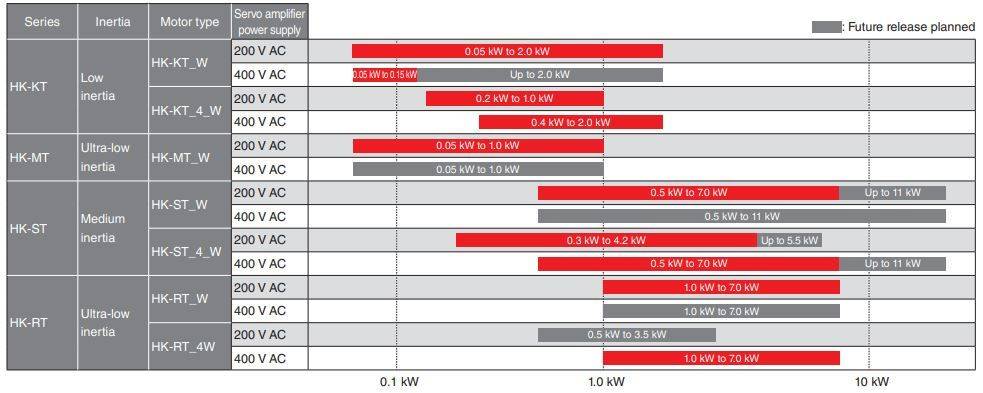

-Présentation Servomoteur HK-ST Mitsubishi inertie moyenne 200V 400V couple 2,9 Nm à 100 Nm

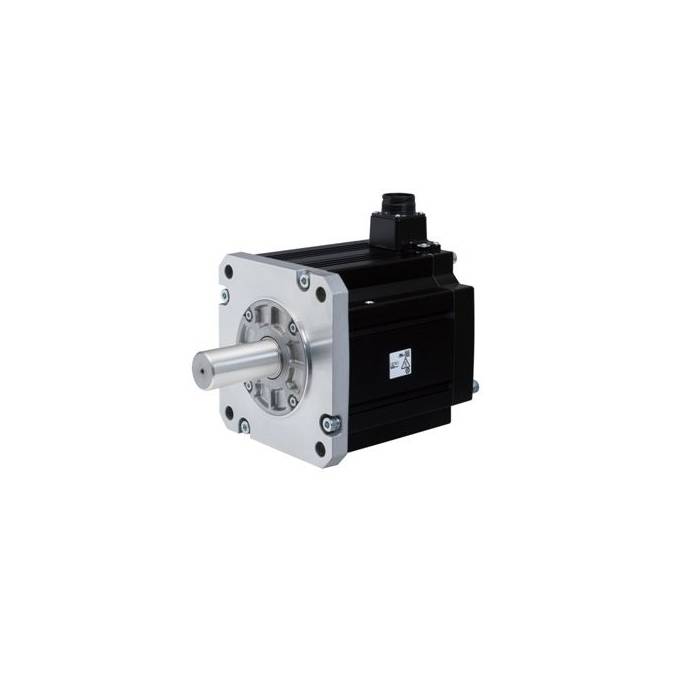

Nous avons le plaisir de vous présenter le servomoteur HK-ST de notre partenaire Mitsubishi Electric. Le servomoteur HK-ST est associé au à la série de servo-amplificateur 200V et 400V MR-J5. Avec un indice de protection total IP67 (full étanchéité), ce servomoteur avec refroidissement naturel est robuste et supporte des environnements difficiles avec notamment des températures de fonctionnement allant de 0°C à +60°C.
Les servoamplificateurs sont capables d'entraîner des servomoteurs d'une capacité inférieure à celle du servoamplificateur utilisé, ce qui réduit le nombre de pièces de rechange nécessaires. Par exemple, les variateurs de 400 W sont compatibles avec les servomoteurs suivants : 50 W, 100 W, 150 W, 200 W et 400 W.
Les données de position restent stockées même lorsque les servomoteurs rotatifs sont déconnectés des amplificateurs d'asservissement. Ainsi, les armoires de commande peuvent être séparées des machines sans perdre les données de position, ce qui facilite le transport des machines pour les utiliser sur un nouveau site. Le codeur ne nécessite pas de piles au lithium, ce qui permet de transporter les machines par voie aérienne ou maritime sans manipulation particulière.
Les servomoteurs de la série HK-ST bénéficient d'un processus d'installation grandement simplifié grâce à l'utilisation du système One-Touch Lock. Ce système peut être utilisé pour monter les connecteurs de l'alimentation du moteur, de l'encodeur et du frein électromagnétique, ce qui élimine le besoin de serrer des vis. La série HK-ST est compatible avec les connecteurs de type droit et angulaire et prend également en charge les connecteurs traditionnels vissés.
Liste des servomoteurs HK-ST 200V :
| Modèles |
Puissance nominale (kW) |
Courant nominal (A) |
Couple nominal (Nm) |
Vitesse nominale (tr/min) |
|---|---|---|---|---|
| HK-ST52W | 0,5 kW | 4,0 A | 3,2 Nm | 1500 tr/min |
| HK-ST102W | 1,0 kW | 7,0 A | 6,4 Nm | 1500 tr/min |
| HK-ST172W | 1,75 kW | 9,3 A | 8,4 Nm | 2000 tr/min |
| HK-ST202AW | 2,0 kW | 13 A | 11,6 Nm | 1650 tr/min |
| HK-ST302W | 3,0 kW | 11 A | 14,3 Nm | 2000 tr/min |
| HK-ST202W | 2,0 kW | 14 A | 12,7 Nm | 1500 tr/min |
| HK-ST352W | 3,5 kW | 19 A | 20,3 Nm | 1650 tr/min |
| HK-ST502W | 5,0 kW | 32 A | 28,9 Nm | 1650 tr/min |
| HK-ST702W | 7,0 kW | 28 A | 33,4 Nm | 2000 tr/min |
| HK-ST353W | 3,5 kW | 19 A | 11,1 Nm | 3000 tr/min |
| HK-ST503W | 5,0 kW | 23 A | 15,9 Nm | 3000 tr/min |
| HK-ST524W | 0,3 kW | 1,8 A | 2,9 Nm | 1000 tr/min |
| HK-ST1024W | 0,6 kW | 3,2 A | 5,7 Nm | 1000 tr/min |
| HK-ST1724W | 0,85 kW | 4,5 A | 8,1 Nm | 1000 tr/min |
| HK-ST2024AW | 1,0 kW | 5,2 A | 9,5 Nm | 1000 tr/min |
| HK-ST3024W | 1,5 kW | 5,1 A | 14,3 Nm | 1000 tr/min |
| HK-ST2024W | 1,2 kW | 6,0 A | 11,5 Nm | 1000 tr/min |
| HK-ST3524W | 2,0 kW | 9,0 A | 19,1 Nm | 1000 tr/min |
| HK-ST5024W | 3,0 kW | 16 A | 28,6 Nm | 1000 tr/min |
| HK-ST7024W | 4,2 kW | 17 A | 40,1 Nm | 1000 tr/min |
Liste des servomoteurs HK-ST 400V :
| Modèles |
Puissance nominale (kW) |
Courant nominal (A) |
Couple nominal (Nm) |
Vitesse nominale (tr/min) |
|---|---|---|---|---|
| HK-ST524W | 0,5 kW | 2,0 A | 3,2 Nm | 1500 tr/min |
| HK-ST1024W | 1,0 kW | 3,5 A | 6,4 Nm | 1500 tr/min |
| HK-ST1724W | 1,75 kW | 4,7 A | 8,4 Nm | 2000 tr/min |
| HK-ST2024AW | 2,0 kW | 6,3 A | 11,6 Nm | 1650 tr/min |
| HK-ST3024W | 3,0 kW | 5,1 A | 14,3 Nm | 2000 tr/min |
| HK-ST2024W | 2,0 kW | 6,7 A | 38,2 Nm | 1500 tr/min |
| HK-ST3524W | 3,5 kW | 9,5 A | 60,8 Nm | 1650 tr/min |
| HK-ST5024W | 5,0 kW | 16 A | 86,8 Nm | 1650 tr/min |
| HK-ST7024W | 7,0 kW | 14 A | 1000 Nm | 2000 tr/min |
| HK-ST3534W | 3,5 kW | 9,2 A | 11,1 Nm | 3000 tr/min |
| HK-ST5034W | 5,0 kW | 12 A | 15,9 Nm | 3000 tr/min |
