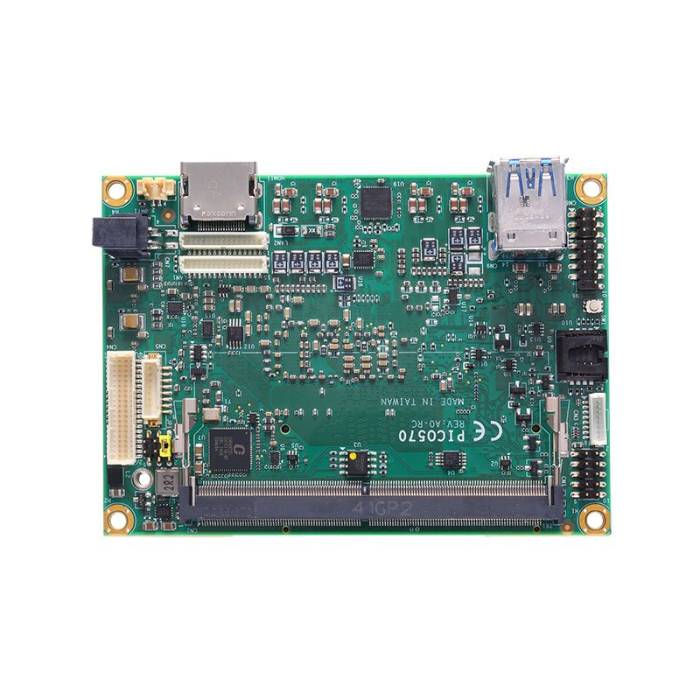

-Présentation PICO570 Axiomtek – Carte mère industrielle Pico-ITX Intel Core Ultra
La PICO570 est une carte mère industrielle au format Pico-ITX 100 × 72 mm équipée d’un processeur Intel® Core™ Ultra série 1 directement intégré.
Deux versions sont disponibles : Intel® Core™ Ultra 5 125U et Intel® Core™ Ultra 7 155U. La carte dispose d’un emplacement SO-DIMM DDR5-5600 permettant d’installer jusqu’à 64 Go de mémoire.
Son faible encombrement permet d’intégrer une plateforme Intel Core Ultra dans des machines et équipements OEM où l’espace disponible est limité, tout en conservant du réseau 2.5GbE, un disque NVMe et plusieurs interfaces d’E/S.
M.2 NVMe pour le disque
La PICO570 intègre un emplacement M.2 Key M 2280 disposant d’une interface PCIe x4.
Il permet d’utiliser un disque NVMe directement sur la carte sans recourir à une interface SATA externe.
Un second emplacement M.2 Key E 2230 fournit les signaux :
- PCIe x1 ;
- USB 2.0.
Ces deux emplacements permettent de séparer le disque principal et une extension complémentaire tout en conservant le format compact de la plateforme.
Double réseau Gigabit et 2.5GbE
La PICO570 dispose de deux interfaces Ethernet :
- 1 × Gigabit Ethernet Intel® I219-LM ;
- 1 × 2.5GbE Intel® I226-V.
Les deux interfaces prennent en charge Wake-on-LAN et le démarrage PXE Boot ROM.
Cette double connectivité permet de disposer de deux liaisons réseau physiques directement sur une carte de seulement 100 × 72 mm.
HDMI et LVDS pour l’affichage
La PICO570 utilise le moteur graphique Intel® Graphics intégré au processeur.
Elle dispose de :
- 1 × HDMI ;
- 1 × LVDS 18/24 bits simple ou double canal.
La présence du LVDS permet notamment d’intégrer directement une dalle compatible dans l’équipement, tandis que la sortie HDMI permet de raccorder un écran externe.
USB, port série et E/S numériques
La connectivité de la PICO570 comprend :
- 2 × USB 3.2 ;
- 2 × USB 2.0 ;
- 1 × RS-232/422/485 ;
- 4 E/S numériques programmables ;
- SMBus ;
- lien HD Audio via connecteur interne.
Cette combinaison permet de raccorder directement plusieurs périphériques et équipements de communication sans ajouter de carte d’extension supplémentaire.
fTPM 2.0 via Intel Platform Trust Technology
La PICO570 prend en charge fTPM 2.0 via Intel® Platform Trust Technology (PTT).
Elle assure également la surveillance de la température du processeur et du système, des tensions et de la vitesse du ventilateur.
Alimentation 12 VDC et température étendue
La PICO570 fonctionne exclusivement sous +12 VDC via deux connecteurs 2 broches et prend en charge le démarrage automatique AT Auto Power On.
Sa plage de température de fonctionnement s’étend de -20 à +60 °C, avec une humidité relative comprise entre 10 et 95 %, sans condensation.
Cette plage de fonctionnement constitue un critère différenciant pour les intégrations soumises à des températures inférieures à 0 °C.
Pourquoi choisir la PICO570 ?
La PICO570 constitue une solution particulièrement intéressante lorsqu’un projet nécessite de réunir sur une carte mère industrielle Pico-ITX :
- un processeur Intel Core Ultra ;
- jusqu’à 64 Go de DDR5 ;
- un disque NVMe ;
- une interface Gigabit Ethernet ;
- une interface 2.5GbE ;
- une sortie HDMI ;
- une interface LVDS ;
- une communication RS-232/422/485 ;
- une température de fonctionnement jusqu’à -20 °C.
Elle permet ainsi d’accéder à une plateforme Intel Core Ultra tout en conservant un format de seulement 100 × 72 mm.
La PICO570 complète notre gamme de cartes mères industrielles pour les machines OEM, systèmes embarqués et équipements industriels où la compacité, la puissance de calcul et la connectivité réseau doivent être réunies sur une même carte.
Versions disponibles
| Référence | Processeur | Mémoire | Réseau | Refroidissement |
|---|---|---|---|---|
| PICO570-U7 – E38H570100 | Intel® Core™ Ultra 7 155U | DDR5 jusqu’à 64 Go | 1 GbE + 1 × 2.5GbE | Heatsink inclus |
| PICO570-U5 – E38H570101 | Intel® Core™ Ultra 5 125U | DDR5 jusqu’à 64 Go | 1 GbE + 1 × 2.5GbE | Heatsink inclus |
Options disponibles
| Référence | Option |
|---|---|
| AX93A22 – E393A22100 | Carte HD Audio pour Mic-in / Line-in / Line-out |
| 594H51R2810E | Câble double USB, longueur 180 mm |
| 59380880250E | Câble port COM DB9, longueur 250 mm |
Besoin de configurer une PICO570 pour votre équipement ?
Définissez votre configuration selon le processeur Intel Core Ultra, la capacité DDR5, le disque NVMe, les interfaces réseau, l’affichage et les E/S nécessaires à votre intégration.
IP Systèmes vous accompagne dans le choix de la version, de la mémoire, du disque et des accessoires adaptés à votre équipement.
Demander un devis pour la PICO570 via notre formulaire ci-dessous.
