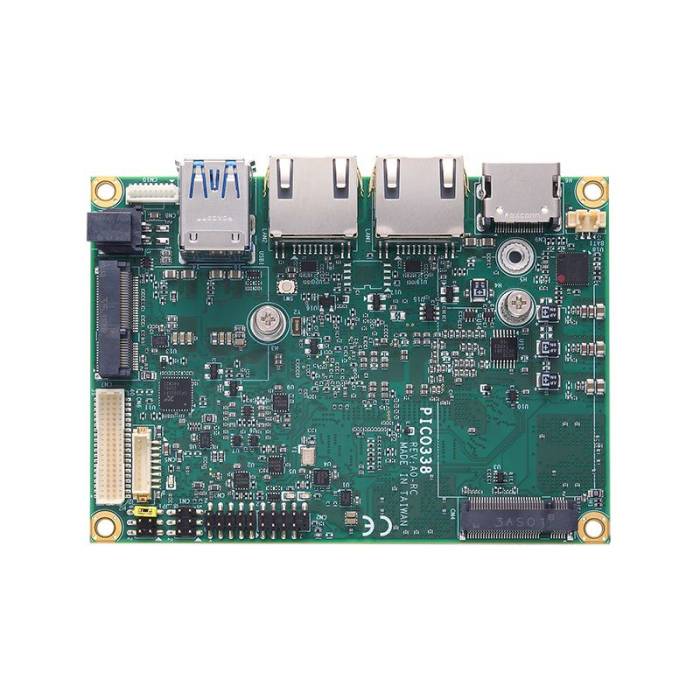

-Présentation PICO338 Axiomtek – Carte mère industrielle Pico-ITX Intel N97 / N150 / Core i3-N305
La PICO338 est une carte mère industrielle au format Pico-ITX 100 × 72 mm disponible avec trois processeurs : Intel® Processor N97, Intel® Processor N150 ou Intel® Core™ i3-N305.
Elle intègre directement 8 Go de mémoire LPDDR5, avec une capacité de 16 Go disponible en option. Son faible encombrement, son double réseau 2.5GbE et ses possibilités d’extension M.2 permettent de réunir les principales fonctions de calcul, de communication et d’affichage sur une carte compacte.
Trois niveaux de processeur
La PICO338 est proposée avec trois configurations de processeur :
- Intel® N97 : 2,0 à 3,6 GHz, cache 6 Mo, 12 W ;
- Intel® N150 : 1,0 à 3,6 GHz, cache 6 Mo, 6 W ;
- Intel® Core™ i3-N305 : 1,0 à 3,8 GHz, cache 6 Mo, 9 W.
Le choix du processeur influence également la solution de refroidissement et la plage de température de fonctionnement de la carte.
Double réseau 2.5GbE
La PICO338 intègre deux interfaces Ethernet 2.5GbE avec contrôleurs Intel® I226.
Les interfaces prennent en charge :
- Wake-on-LAN ;
- PXE Boot ROM.
La présence de deux ports 2.5GbE directement sur une carte Pico-ITX de 100 × 72 mm permet de disposer de deux liaisons réseau physiques sans ajouter de carte Ethernet complémentaire.
M.2 Key B, M.2 Key E et disque PCIe NVMe en option
La PICO338 dispose d’un M.2 Key B 2242 fournissant les signaux PCIe x2 et USB 2.0.
Un second emplacement M.2 Key E 2230 fournit les interfaces PCIe x1 et USB 2.0.
Selon la configuration, la carte peut également recevoir :
- un M.2 Key B 3042/3052 optionnel avec PCIe x1 et USB 3.2 ;
- un disque PCIe NVMe intégré en option, jusqu’à 512 Go.
La carte ne dispose pas d’interface SATA.
HDMI et LVDS pour l’affichage
La PICO338 dispose de deux interfaces vidéo :
- 1 HDMI ;
- 1 LVDS 18/24 bits simple ou double canal.
Cette combinaison permet aussi bien de raccorder un écran HDMI que d’intégrer directement une dalle LVDS dans l’équipement.
USB, port série et E/S numériques
La connectivité comprend :
- 2 USB 3.2 ;
- 2 USB 2.0 ;
- 1 RS-232/422/485 ;
- 4 E/S numériques programmables ;
- SMBus ;
- lien HD Audio via connecteur interne.
La carte intègre également un TPM 2.0.
Alimentation 12 VDC
La PICO338 fonctionne exclusivement sous +12 VDC via deux connecteurs 2 broches et prend en charge la fonction AT Auto Power On.
Les besoins minimum d’alimentation documentés dépendent du processeur :
- N97 : +12 V @ 1,7 A ;
- N150 : +12 V @ 1,2 A ;
- Core i3-N305 : +12 V @ 2,0 A.
Température de fonctionnement selon le processeur
La plage de température dépend de la version et de la solution thermique utilisée :
- Intel N97 : -20 à +65 °C en refroidissement passif ;
- Intel N150 : -20 à +70 °C en refroidissement passif ;
- Intel Core i3-N305 : -20 à +70 °C en refroidissement actif.
L’humidité relative admise est comprise entre 10 et 95 %, sans condensation.
Pourquoi choisir la PICO338 ?
La PICO338 est particulièrement adaptée lorsqu’un projet nécessite de réunir sur une carte mère industrielle Pico-ITX :
- un format de seulement 100 × 72 mm ;
- un processeur Intel N97, N150 ou Core i3-N305 ;
- de la mémoire LPDDR5 directement intégrée ;
- deux réseaux 2.5GbE ;
- des extensions M.2 ;
- une interface RS-232/422/485 ;
- HDMI et LVDS ;
- un TPM 2.0 ;
- une température de fonctionnement descendant jusqu’à -20 °C.
Les trois versions processeur permettent d’adapter la plateforme au niveau de calcul, à la consommation et à la solution thermique prévus pour l’équipement.
Versions disponibles
| Référence | Processeur | Mémoire | Refroidissement |
|---|---|---|---|
| PICO338-N97-8G – E38H338103 | Intel® N97 – 2,0 à 3,6 GHz, 12 W | 8 Go LPDDR5 | Sans heatsink |
| PICO338-N150-8G – E38H338111 | Intel® N150 – 1,0 à 3,6 GHz, 6 W | 8 Go LPDDR5 | Sans heatsink |
| PICO338-N305-8G – E38H338104 | Intel® Core™ i3-N305 – 1,0 à 3,8 GHz, 9 W | 8 Go LPDDR5 | Sans cooler |
| PICO338-N97-8GH – E38H338108 | Intel® N97 | 8 Go LPDDR5 | Heatsink inclus |
| PICO338-N150-8GH – E38H338112 | Intel® N150 | 8 Go LPDDR5 | Heatsink inclus |
| PICO338-N305-8GC – E38H338109 | Intel® Core™ i3-N305 | 8 Go LPDDR5 | Cooler actif inclus |
Options disponibles
| Référence | Option |
|---|---|
| AX93A19 – E393A19100 | Carte pour emplacement SIM |
| AX93A22 – E393A22100 | Carte HD Audio pour Mic-in / Line-in / Line-out |
| 590000086600 | Câble d’alimentation DC pour adaptateur, longueur 180 mm |
| 50966124050E | Adaptateur 12 V / 60 W FSP060-DHAN3 avec fixation par vis |
| 59380880250E | Câble COM DB9, longueur 250 mm |
| 594H51R2810E | Câble double USB, longueur 180 mm |
Besoin de configurer une PICO338 pour votre équipement ?
Sélectionnez la PICO338 selon le processeur Intel N97, N150 ou Core i3-N305, la température de fonctionnement, les extensions M.2, le disque, les interfaces réseau et les E/S nécessaires à votre intégration.
IP Systèmes vous accompagne dans le choix de la version, de la solution thermique et des accessoires adaptés à votre configuration.
Demander un devis pour la PICO338 via notre formulaire ci-dessous.
