NISE 70 – PC industriel compact Intel Core 11e Gen avec 4 HDMI et 3 LAN

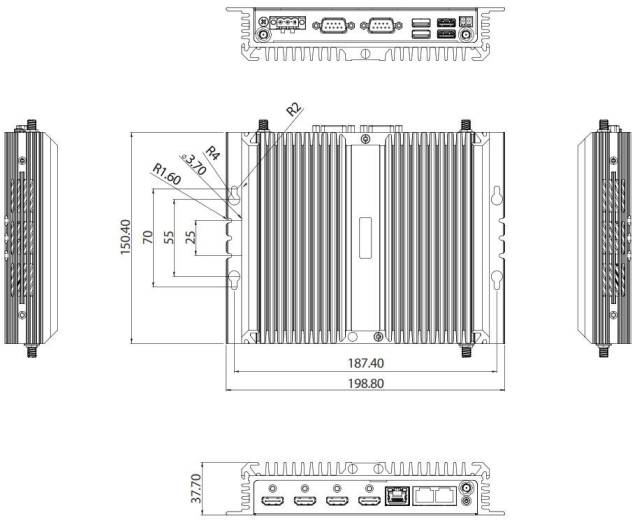

Le NISE 70 est un PC industriel compact basé sur la plateforme Intel® Tiger Lake-UP3 de 11e génération. Son principal atout réside dans sa capacité à gérer jusqu’à quatre écrans simultanément, tout en conservant un boîtier de seulement 198,8 × 150,4 × 37,7 mm avec son support de fixation murale.

Il peut recevoir un processeur Intel® Celeron® 6305E, un Core™ i5-1145G7E ou un Core™ i7-1185G7E, selon le niveau de performance attendu. Les versions T01, T04 et T05 sont Fanless ; les versions T02 et T03 utilisent un ventilateur. Les versions Fanless Core i5 et Core i7 sont limitées à un TDP de 15 W.

Le NISE 70 trouve ainsi sa place dans des applications de supervision, affichage industriel, poste opérateur multi-écrans, passerelle IoT ou collecte de données, lorsque l’encombrement disponible est réduit.

Son format lui permet également de rejoindre notre sélection de Mini PC Fanless industriels dans ses configurations T01, T04 et T05.

Quatre sorties HDMI 4K pour afficher plusieurs informations simultanément

Le NISE 70 intègre 4 sorties HDMI, chacune capable de prendre en charge une résolution pouvant atteindre 4K à 30 Hz.

Cette configuration permet de répartir différentes informations sur plusieurs écrans depuis un seul PC :

• supervision de production ;
• affichage des données machine ;
• tableaux de bord ;
• visualisation vidéo ;
• indicateurs de performance ;
• interfaces de monitoring.

Le système est particulièrement adapté aux postes où plusieurs vues doivent rester visibles simultanément sans ajouter une carte graphique dédiée.

Il peut, par exemple, centraliser quatre écrans autour d’une installation de supervision ou alimenter plusieurs affichages dans une salle de contrôle.

Intel Core i5 ou i7 pour augmenter les performances

Trois processeurs principaux sont disponibles.

Le Celeron 6305E correspond à la configuration Fanless d’entrée de gamme.

Pour les applications nécessitant davantage de puissance, le NISE 70 peut recevoir :

• Intel® Core™ i5-1145G7E ;
• Intel® Core™ i7-1185G7E.

Ces deux processeurs sont disponibles soit dans une configuration à refroidissement actif, soit en version Fanless limitée à 15 W.

Ce choix permet d’adapter le système à l’application : privilégier l’absence de ventilateur lorsque le niveau de calcul reste modéré, ou sélectionner la version ventilée lorsque l’application nécessite davantage de marge thermique.

La mémoire repose sur un emplacement SO-DIMM DDR4-3200 pouvant accueillir jusqu’à 32 Go.

Trois ports Ethernet pour séparer les réseaux

Le NISE 70 dispose de 3 ports Gigabit Ethernet :

• 2 × Intel® I211 ;
• 1 × Intel® I219-LM.

Les interfaces prennent en charge Wake-on-LAN, le teaming et PXE.

Trois réseaux physiques permettent par exemple de distinguer :

• le réseau de la machine ;
• le réseau de supervision ;
• le réseau informatique de l’installation.

Le PC peut également servir de passerelle entre plusieurs sous-réseaux ou différents équipements Ethernet.

Cette configuration le rend pertinent pour un fabricant de machines ou OEM qui souhaite réunir supervision, communication et affichage dans un seul système compact.

Deux ports série pour conserver les équipements industriels existants

Deux interfaces DB9 sont disponibles :

• COM1 : RS-232/422/485 avec contrôle automatique du flux ;
• COM2 : RS-232 complet.

Le NISE 70 peut ainsi communiquer directement avec différents automates, lecteurs, instruments ou équipements industriels utilisant encore une liaison série.

La présence simultanée de trois réseaux Ethernet et de deux ports série permet notamment d'utiliser le système comme passerelle entre des équipements terrain et une infrastructure Ethernet.

Le système intègre également en interne 4 GPI et 4 GPO programmables, permettant de récupérer ou commander des signaux numériques simples.

Mini PCIe et M.2 pour Wi-Fi, 4G, 5G ou disque

Deux emplacements permettent de faire évoluer les communications et le disque du NISE 70.

Le Mini PCIe peut accueillir selon la configuration :

• Wi-Fi ;
• Bluetooth ;
• 4G LTE ;
• mSATA.

L’emplacement M.2 Key B / B+M, aux formats 2242 ou 3042, dispose de signaux SATA, PCIe et USB et peut être utilisé pour :

• 4G LTE ;
• 5G ;
• disque SATA.

Trois ouvertures d’antennes sont disponibles sur le boîtier.

Cette évolutivité permet d’utiliser le NISE 70 comme PC Edge connecté, y compris lorsque l’installation doit communiquer indépendamment du réseau Ethernet principal.

Une connectique USB adaptée aux périphériques de supervision

Le système possède :

• 3 × USB 3.0, jusqu’à 900 mA par port ;
• 1 × USB 2.0, jusqu’à 500 mA.

Ces interfaces permettent de raccorder un écran tactile, un clavier, un périphérique d’acquisition, un lecteur, une clé de licence ou différents accessoires industriels.

L’ensemble des quatre ports HDMI et des trois réseaux est regroupé sur une face du système, tandis que les USB, COM, alimentation et Remote Power sont accessibles de l’autre côté.

TPM 2.0 pour les fonctions de sécurité matérielle

Un TPM 2.0 est intégré au NISE 70.

Il peut être utilisé par le système d’exploitation et les applications compatibles pour les fonctions de chiffrement, d’authentification ou de protection de clés.

Les systèmes d’exploitation indiqués pour la plateforme sont :

• Windows® 10 Enterprise 64 bits ;
• Linux Kernel 4.19.

Alimentation 12 à 24 VDC et fonctionnement jusqu’à +60 °C

L’alimentation accepte une plage de 12 à 24 VDC et le système fonctionne en mode ATX. Un connecteur Remote Power permet également de déporter la commande marche/arrêt.

La plage de température indiquée est de : -10 °C à +60 °C avec circulation d’air ambiante.

La température de stockage s’étend de -20 °C à +80 °C et l’humidité relative admissible de 10 à 95 % sans condensation.

Avec un disque M.2 ou mSATA, le système supporte :

• 50 G de choc, demi-sinus, 11 ms ;
• 2 Grms de vibrations aléatoires de 5 à 500 Hz ;
• 2 Grms de vibrations sinusoïdales de 5 à 500 Hz.

Quelle version du NISE 70 choisir ?

Le choix dépend principalement du processeur et du type de refroidissement souhaité.

• NISE 70-T01 : La version Celeron 6305E Fanless convient aux applications de passerelle IoT, affichage, supervision et communication qui ne nécessitent pas une forte puissance CPU.
• NISE 70-T04 / T05 : Les versions Core i5 et Core i7 Fanless apportent davantage de ressources CPU tout en conservant une conception sans ventilateur. Leur TDP est limité à 15 W.
• NISE 70-T02 / T03 : Les versions Core i5 et Core i7 avec refroidissement actif permettent d’utiliser ces processeurs dans une configuration ventilée.

Cette déclinaison permet d’adapter précisément le NISE 70 à la priorité du projet : fonctionnement sans ventilateur ou performances CPU plus importantes.

Applications du NISE 70

• Supervision industrielle
• Poste opérateur multi-écrans
• Salle de contrôle
• Affichage industriel 4 écrans
• Tableaux de bord de production
• Passerelle IoT / IIoT
• Collecte de données
• Communication machine
• Passerelle Ethernet / série
• Monitoring d'équipements
• Smart Manufacturing
• Smart Building
• Interface HMI
• Edge Computing léger

Le NISE 70 est notamment adapté à la communication de données, au monitoring d'équipements et aux systèmes associant supervision et plusieurs écrans.

Versions du NISE 70

Options et accessoires – NISE 70

Vous recherchez un PC compact pour piloter plusieurs écrans industriels ?

Avec ses 4 sorties HDMI, 3 réseaux Gigabit Ethernet et ses extensions 4G/5G, le NISE 70 permet de réunir affichage, supervision et communication dans un système de faible encombrement.

Transmettez-nous le nombre d’écrans, les logiciels à exécuter, les réseaux à connecter et les communications sans fil nécessaires. Nous pouvons définir la version Celeron, Core i5 ou Core i7, le type de refroidissement, la mémoire et les extensions adaptées à votre installation.

→ Demander une configuration et un devis pour le NISE 70 via notre formulaire ci-dessous.
