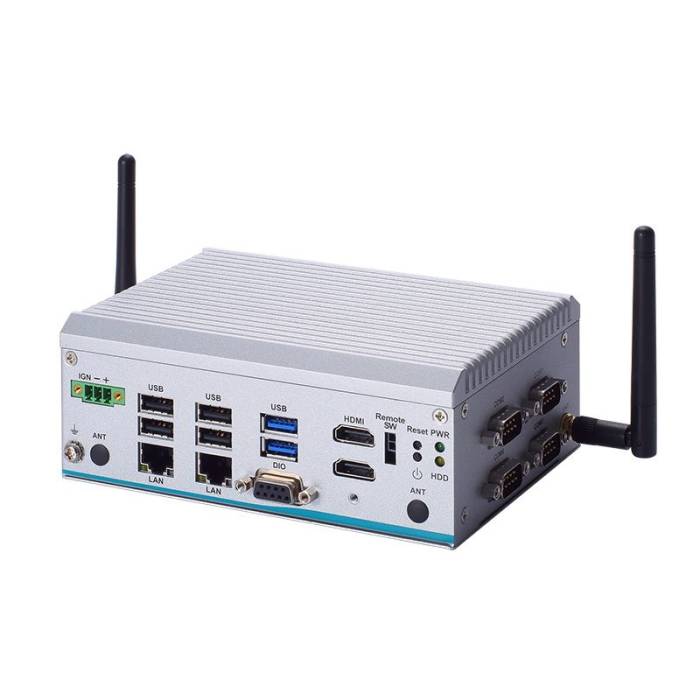

-Présentation eBOX100B Axiomtek – PC Fanless industriel compact Intel N150
L’eBOX100B d’Axiomtek est un PC Fanless industriel particulièrement compact, conçu pour être installé là où l’espace est compté : armoire électrique, coffret d’automatisme, machine ou équipement Edge distribué.
Avec seulement 155 × 110 × 60 mm, il réunit pourtant deux réseaux 2.5GbE, quatre ports série, six USB, deux sorties HDMI et des possibilités d’extension pour le stockage et les communications sans fil. Il s’intègre ainsi facilement dans les projets d’automatisation, de collecte de données ou de passerelle IIoT sans multiplier les équipements.
Il vient compléter notre gamme de PC Fanless industriels, avec un positionnement particulièrement intéressant lorsque l’application demande beaucoup d’interfaces dans un très faible encombrement.
Intel N150 : une plateforme basse consommation pour fonctionner au plus près des équipements
L’eBOX100B embarque le processeur Intel® N150 Quad-Core Twin Lake, capable d’atteindre 3,6 GHz pour un TDP de 6 W. Il est associé à 8 Go de mémoire LPDDR5 directement embarquée, avec une configuration 16 Go disponible sur projet.
Cette combinaison convient aux applications Edge qui doivent collecter, traiter et transmettre des données en continu sans nécessiter la puissance d’un processeur Intel Core : passerelle IoT, supervision locale, contrôle machine, gestion énergétique ou communication entre équipements.
Sa conception sans ventilateur limite également les pièces mécaniques en mouvement et participe à son adaptation aux installations fonctionnant en continu. Axiomtek le destine notamment à l’automatisation, la collecte de données IoT, la gestion énergétique et aux contrôleurs Edge.
4 ports COM, 2 réseaux 2.5GbE et 6 USB : connecter l’ancien comme le récent
L’un des vrais points forts de l’eBOX100B est sa connectique.
Il dispose de quatre ports RS-232/422/485 avec contrôle automatique du flux, particulièrement utiles pour continuer à dialoguer avec des automates, instruments, compteurs ou contrôleurs utilisant des liaisons série.
Deux interfaces Ethernet 2.5GbE Intel® I226-V permettent en parallèle de connecter des équipements réseau ou de séparer deux réseaux industriels. À cela s’ajoutent 2 USB 3.2 Gen 2 et 4 USB 2.0.
Cette combinaison est particulièrement adaptée aux fabricants de machines et OEM qui doivent faire cohabiter des équipements de générations différentes autour d’un même PC industriel.
Un DIO TTL 8 canaux complète les possibilités de connexion.
Deux solutions de stockage et des extensions pour le Wi-Fi ou le LTE
L’eBOX100B peut combiner :
- 1 SSD NVMe M.2 Key M 2280 PCIe Gen3 x4 ;
- 1 SSD ou HDD SATA 2,5 pouces jusqu’à 15 mm de hauteur.
Un emplacement Mini PCIe Full-size avec signal SIM ainsi qu’un M.2 Key E 2230 permettent également d’ajouter des fonctions de communication Wi-Fi ou LTE selon la configuration choisie.
Le système intègre par ailleurs un TPM 2.0 et prend en charge Windows 10, Windows 11 IoT et Linux.
De -40°C à +70°C pour les installations plus contraignantes
Avec des composants Wide Temperature validés par Axiomtek, l’eBOX100B est spécifié pour fonctionner de -40 °C à +70 °C.
Son châssis en aluminium extrudé et acier renforcé bénéficie d’un indice de protection IP40. Avec un SSD, la plateforme est également spécifiée pour des chocs de 50 G pendant 11 ms selon IEC 60068-2-27 et des vibrations de 3 Grms de 5 à 500 Hz selon IEC 60068-2-64. Les essais MIL-STD-810G sont également mentionnés par le constructeur.
Son alimentation 9 à 36 VDC avec fonction Ignition facilite son intégration dans des installations terrain et des équipements devant gérer automatiquement leur démarrage et leur arrêt. Axiomtek prévoit également un contrôle logiciel de l’alimentation USB pour certaines applications non surveillées.
Avec son format réduit, l’eBOX100B trouve naturellement sa place parmi les Mini PC Fanless industriels destinés aux installations où encombrement, connectivité et fonctionnement continu sont des critères déterminants.
Applications de l’eBOX100B
- Automatisation de machines
- Passerelle IoT / IIoT
- Collecte et traitement local de données
- Gestion et monitoring énergétique
- Contrôleur Edge industriel
- Communication entre équipements série et Ethernet
- Intégration dans une armoire électrique
- Installations Edge distribuées
Version disponible
| RÉFÉRENCE | P/N | PROCESSEUR | CONFIGURATION |
|---|---|---|---|
| eBOX100B-N150-2E | E36K100B00 | Intel® Processor N150 Quad-Core jusqu’à 3,6 GHz | 2 LAN 2.5GbE, 2 HDMI, 4 COM, 6 USB, DIO, 9-36 VDC |
Options et accessoires – eBOX100B
| OPTION / ACCESSOIRE | RÉFÉRENCE / FORMAT | UTILISATION |
|---|---|---|
| SSD NVMe M.2 | 128 Go ou plus | Stockage NVMe sur M.2 Key M 2280 |
| SSD / HDD SATA 2,5" | 100 Go ou plus | Stockage interne SATA 2,5 pouces |
| Kit de montage mural | E29R129102 | Fixation murale |
| Kit Rail-DIN | E29R129133 | Installation dans une armoire sur Rail-DIN |
| Kit VESA | E29R129134 | Montage VESA |
| Adaptateur AC/DC 24 V – 60 W | 509000005500 | Alimentation secteur du PC |
| Module Wi-Fi / LTE | Selon configuration | Ajout d’une communication sans fil ou cellulaire |
Besoin d’un PC Fanless compact pour connecter vos équipements industriels ?
Avec ses 4 ports série, 2 réseaux 2.5GbE, 6 USB et son alimentation 9 à 36 VDC, l’eBOX100B permet de concentrer de nombreuses communications industrielles dans seulement 155 × 110 × 60 mm.
Décrivez-nous les équipements à connecter, les communications nécessaires et les contraintes de votre installation. Nous vous accompagnons dans le choix du stockage, des extensions et du mode de montage adaptés.
→ Demander une configuration et un devis pour l’eBOX100B via notre formulaire en ligne
