Présentation

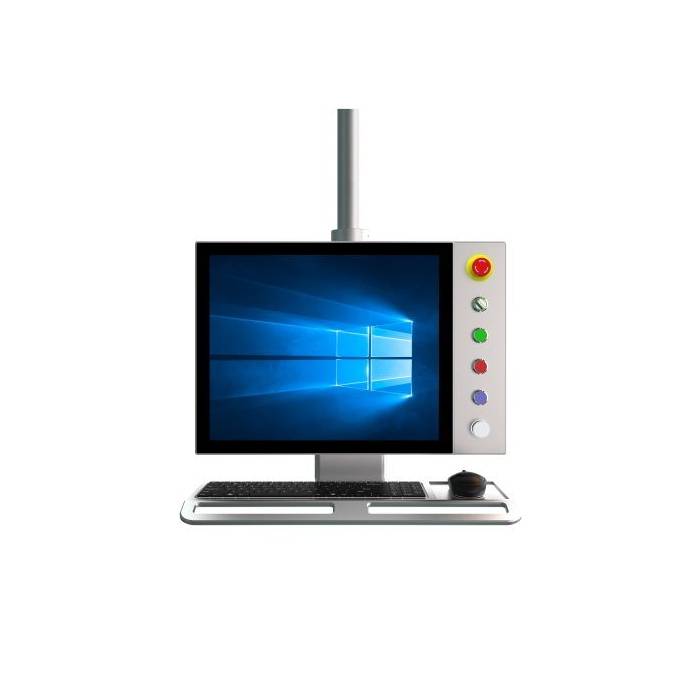

-Panel PC industriel 19 pouces sur potence
Le XAP-19190P1 d’Intronix Systems, marque d’IP Systèmes est un Panel PC industriel fanless de 19 pouces conçu pour les machines industrielles, postes opérateur et systèmes d’automatisation montés sur potence ou bras articulé.
Son écran 19 pouces en 1280 × 1024 conserve un format 5:4 particulièrement pertinent pour les interfaces de machines, synoptiques et logiciels industriels conçus pour un affichage plus vertical que les écrans wide.
Écran 19" tactile configurable
Le XAP-19190P1 offre une luminosité de 250 cd/m² et un contraste de 1000:1.
Trois configurations d’écran sont disponibles :
-
tactile capacitif projeté multitouch ;
-
tactile résistif 5 fils ;
-
version sans tactile.
Le choix entre PCAP et résistif permet d’adapter précisément le poste opérateur aux conditions d’utilisation. Pour approfondir ce choix, consultez notre guide des écrans tactiles résistifs et capacitifs.
Du N97 au Core i7
Le XAP-19190P1 peut recevoir plusieurs plateformes :
-
Intel Celeron J6412 ;
-
Intel Processor N97 ;
-
Intel Core i3/i5/i7 de 10e à 13e génération.
Les versions J6412 et N97 acceptent jusqu’à 16 Go DDR4. Les configurations Intel Core peuvent atteindre 64 Go DDR4.
Pour le disque, le système dispose de 1 emplacement mSATA et 2 emplacements M.2.
Connectique adaptée aux machines industrielles
Le XAP-19190P1 intègre :
-
4 × USB 3.0 ;
-
2 × RS-232/RS-485 avec protection contre les surtensions ;
-
2 ou 3 × Gigabit Ethernet Intel i210 selon configuration ;
-
1 × HDMI ;
-
1 × emplacement SIM ;
-
Mini PCIe pour Wi-Fi, Bluetooth ou 4G LTE.
Cette connectique permet d’intégrer le Panel PC à différents équipements, réseaux industriels et périphériques d’une machine. Il constitue notamment une solution adaptée aux constructeurs de machines et OEM.
Montage sur potence et commandes en façade
La façade et le capot sont réalisés en alliage aluminium-magnésium.
Le XAP-19190P1 accepte les montages sur bras ou potence 6085, 4460 ou 48. Des boutons personnalisables peuvent également être intégrés en façade afin de réunir commandes physiques et interface tactile au niveau du poste opérateur.
L’alimentation fonctionne de 12 à 36 VDC.
Vous recherchez un Panel PC 19 pouces sur potence ?
Indiquez-nous votre machine, le processeur souhaité, la technologie tactile, la mémoire, le disque, les interfaces nécessaires, les boutons de commande et le type de potence prévu.
Nous pouvons définir la configuration XAP-19190P1 adaptée à votre projet.
Demander une étude et un devis XAP-19190P1 via notre formulaire ci-dessous.
