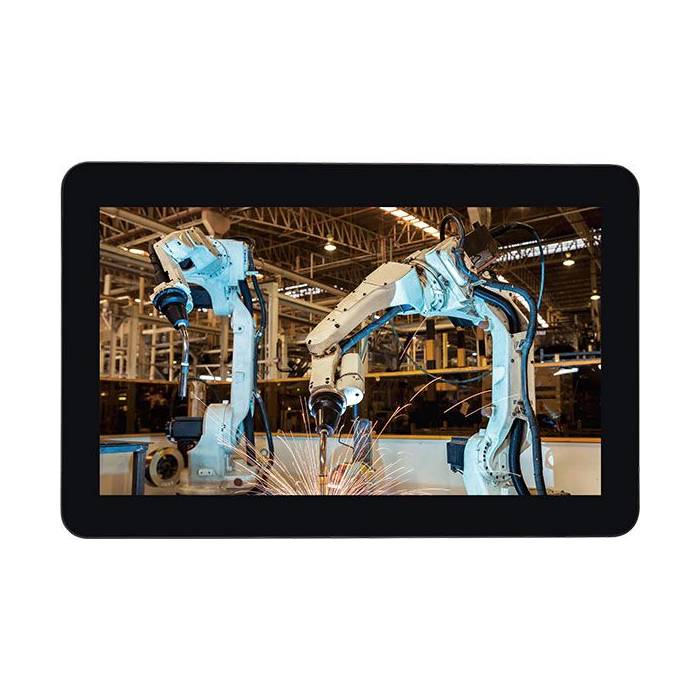

IPPC 1660-A11 – Panel PC industriel 15,6" N97 IP66

Le NEXCOM IPPC 1660-A11 est un Panel PC industriel fanless de 15,6 pouces conçu pour les applications d’automatisation industrielle, d’IoT industriel et d’intégration sur machines.

Il associe un Intel N97, de la mémoire DDR5 et un écran tactile PCAP à une face avant IP66, dans un châssis métallique avec façade en aluminium moulé.

Cette nouvelle plateforme constitue une solution particulièrement intéressante pour les constructeurs de machines et OEM recherchant un Panel PC compact, robuste et disposant d’une connectique industrielle étendue.

Écran tactile 15,6 pouces HD PCAP

L’IPPC 1660-A11 intègre un écran TFT LCD 15,6 pouces au format 16:9, avec une résolution 1366 × 768 HD.

La dalle offre :

• une luminosité de 400 cd/m² ;

• un contraste de 500:1 ;

• 16,2 millions de couleurs ;

• un rétroéclairage LED ;

• des angles de vision jusqu’à 85° horizontalement.

Le tactile utilise une technologie capacitive projetée PCAP 10 points, avec une transmission lumineuse de 86 % et une surface antirayure de dureté 6H.

Retrouvez également notre sélection de Panel PC industriels 16:9.

Pour comparer les principales technologies tactiles, consultez notre guide sur les écrans tactiles résistifs et capacitifs.

Intel N97 et DDR5 jusqu’à 16 Go

L’IPPC 1660-A11 repose sur un Intel Processor N97 Quad-Core, processeur Alder Lake-N avec 6 Mo de cache.

Il dispose d’un emplacement SO-DIMM DDR5-4800 avec :

• 8 Go de mémoire industrielle préinstallés ;

• jusqu’à 16 Go ;

• mémoire non-ECC.

Cette plateforme apporte une évolution importante par rapport aux anciennes générations IPPC basées sur Intel Celeron J3455 ou Intel Core de 6e génération.

Elle convient aux applications HMI, supervision, collecte de données et traitement local nécessitant une plateforme récente tout en conservant une consommation maîtrisée.

SSD M.2 SATA et extensions PCIe

Le disque utilise un emplacement M.2 Key B 2242 compatible SSD SATA 3.0.

L’IPPC 1660-A11 propose également plusieurs possibilités d’extension :

• 1 × PCIe x1 ;

• 1 × Mini PCIe ;

• 1 × M.2 Key B 3042/3052 pour LTE ou 5G ;

• 1 × Nano-SIM ;

• 1 × USB 2.0 interne.

Cette architecture permet d’ajouter des fonctions de communication, de réseau industriel ou des cartes d’extension selon les besoins de l’application.

Double Ethernet 2,5 GbE et interfaces série

La connectique arrière comprend notamment :

• 2 × Ethernet 2,5 GbE RJ45 ;

• 2 × USB 3.2 Type-A ;

• 1 × DisplayPort 1.4a ;

• 1 × USB-C avec DisplayPort 1.4a Alt Mode ;

• 2 × RS-232/422/485 ;

• alimentation 24 VDC ;

• commande Remote Power On/Off.

Les deux interfaces réseau reposent sur des contrôleurs Intel I226-IT et prennent en charge les débits 10/100/1000/2500Base-T ainsi que WoL et PXE.

Cette connectivité convient particulièrement aux machines nécessitant plusieurs réseaux ou des débits supérieurs au Gigabit Ethernet classique.

Deux sorties vidéo jusqu’en 4K 60 Hz

Le Panel PC dispose de deux interfaces pouvant piloter un affichage externe :

• DisplayPort 1.4a jusqu’à 4K 60 Hz ;

• USB-C avec DisplayPort Alt Mode jusqu’à 4K 60 Hz.

Cette configuration permet d’utiliser l’écran intégré avec un ou plusieurs affichages complémentaires selon l’application.

Interfaces optionnelles pour E/S et audio

Un faisceau optionnel permet d’ajouter :

• 2 × RS-232 supplémentaires ;

• 2 entrées numériques ;

• 2 sorties numériques ;

• Line-out ;

• Line-in ;

• entrée microphone.

La plateforme peut ainsi être adaptée à des machines ou équipements nécessitant davantage d’interfaces que la configuration standard.

Face avant IP66 et conception fanless

L’IPPC 1660-A11 utilise une façade en alliage d’aluminium moulé associée à un boîtier métallique.

La protection IP66 concerne la face avant et apporte une protection renforcée contre les poussières et projections d’eau côté opérateur.

Il peut ainsi rejoindre notre gamme de Panel PC IP66.

La conception fanless limite l’utilisation de composants mécaniques mobiles et facilite son intégration dans les environnements industriels.

Panel Mount, mural ou VESA

L’IPPC 1660-A11 offre plusieurs possibilités de montage :

• Panel Mount ;

• mural ;

• sur pied ;

• VESA 100 × 100 mm.

Ses dimensions sont de 396,99 × 257,11 × 65,7 mm pour un poids de 5,7 kg.

La découpe Panel Mount indiquée sur le plan mécanique est de 388 × 248 mm, avec angles R15.

Alimentation industrielle 24 VDC

L’IPPC 1660-A11 fonctionne en 24 VDC ±20 %.

Un adaptateur secteur AC/DC 24 V – 60 W est disponible en option.

Il prend également en charge les modes d’alimentation AT et ATX, avec ATX configuré par défaut.

Fonctionnement de -10 °C à +55 °C

La température de fonctionnement est comprise entre : -10 °C et +55 °C, avec circulation d’air ambiant.

La température de stockage est comprise entre -20 °C et +75 °C.

NEXCOM documente également :

• vibrations : IEC 60068-2-64 ;

• chocs : IEC 60068-2-27, 20 G / 11 ms en montage VESA.

Référence

IPPC 1660-A11 – P/N 10II0166000X0

Panel PC industriel 15,6 pouces avec Intel N97, 8 Go DDR5, tactile PCAP, double 2,5 GbE, PCIe x1 et face avant IP66.

Vous recherchez un Panel PC 15,6 pouces récent avec face avant IP66 ?

Transmettez-nous votre logiciel, la mémoire et le disque nécessaires, les interfaces réseau et série, les besoins PCIe ou 4G/5G, le mode de montage, le système d’exploitation, les contraintes environnementales, les quantités et votre délai.

Nous pouvons vérifier l’adéquation de l’IPPC 1660-A11 à votre machine et définir une configuration adaptée à votre application.

Demander une configuration et un devis IPPC 1660-A11 via notre formulaire ci-dessous.
