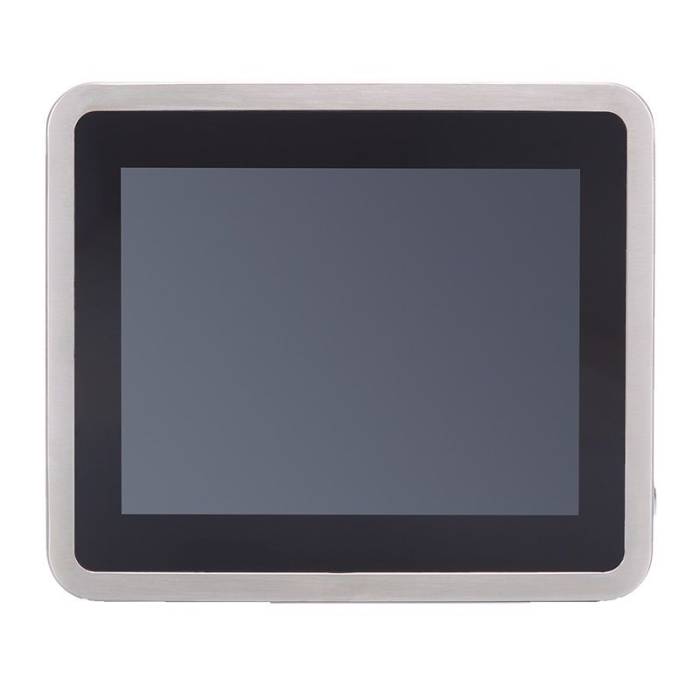

GOT810-316 – Panel PC inox 10,4" IP66/IP69K Intel Celeron

Le GOT810-316 d’Axiomtek est un Panel PC industriel fanless de 10,4 pouces destiné aux installations nécessitant un équipement informatique compact, entièrement protégé et réalisé en acier inoxydable.

Son châssis intégral en inox type 316 bénéficie des indices de protection IP66 et IP69K ainsi que d’une conception NEMA 4X. Les interfaces utilisent des connecteurs M12 afin de conserver un raccordement adapté aux environnements soumis à l’eau, aux poussières, à la corrosion et aux procédures de nettoyage.

Le GOT810-316 complète ainsi notre gamme de Panel PC inox IP66/IP69K avec une solution particulièrement compacte pour les machines et postes opérateur disposant d’un espace d’intégration limité.

Écran tactile 10,4 pouces XGA de 450 cd/m²

Le GOT810-316 intègre un écran TFT LCD 10,4 pouces XGA 1024 × 768, soit un format d’affichage 4:3.

Sa luminosité de 450 cd/m² permet une bonne lisibilité dans les environnements industriels intérieurs.

L’interface tactile utilise une technologie capacitive projetée multipoint, associée à une face avant plane facilitant les opérations de nettoyage.

Son format compact permet de l’intégrer sur des équipements où la place disponible est réduite. Il peut également rejoindre notre sélection de Panel PC avec petit écran.

Châssis inox type 316 pour les environnements soumis au lavage

L’ensemble du boîtier est réalisé en acier inoxydable type 316, matériau adapté aux installations nécessitant une résistance accrue à la corrosion.

Le GOT810-316 dispose d’une protection IP66/IP69K, conçue pour résister aux infiltrations de poussières et d’eau ainsi qu’aux procédures de lavage à haute pression et haute température correspondant à l’indice IP69K.

Cette conception le destine notamment aux équipements utilisés dans l’industrie agroalimentaire, les boissons et certaines applications pharmaceutiques nécessitant un Panel PC protégé.

Pour comparer les différentes nuances d’acier inoxydable utilisées sur les équipements industriels, consultez également notre guide SUS304, SUS316 et SUS316L.

Intel Celeron N3350 et conception fanless

Le GOT810-316 repose sur un Intel Celeron N3350 double cœur, capable d’atteindre une fréquence maximale de 2,4 GHz.

Il dispose d’un emplacement SO-DIMM DDR3L-1600 acceptant jusqu’à 8 Go de mémoire.

Cette plateforme convient aux applications d’interface opérateur, de supervision ou de contrôle ne nécessitant pas les performances d’un processeur Intel Core.

La conception entièrement fanless évite l’utilisation d’un ventilateur mécanique, ce qui réduit les besoins de maintenance et permet de maintenir un boîtier entièrement fermé.

mSATA, disque SATA 2,5 pouces et extensions Mini PCIe

Le GOT810-316 offre deux possibilités pour le disque :

• 1 × mSATA ;

• 1 × disque SATA 2,5 pouces, hauteur 9,5 mm.

La plateforme dispose également de deux emplacements PCI Express Mini Card full-size :

• 1 × emplacement avec prise en charge mSATA ;

• 1 × emplacement avec support SIM.

Ces extensions permettent d’intégrer des fonctions complémentaires selon les besoins du projet.

Connectique M12 pour environnement industriel

Les principales interfaces utilisent des connecteurs M12 verrouillables.

Le GOT810-316 dispose de :

• 1 × RS-232/422/485 sur M12 A-coded ;

• 1 × RS-232 sur M12 A-coded ;

• 2 × USB 2.0 via connecteur M12 ;

• 1 × Ethernet Gigabit sur M12 X-coded ;

• 1 × connecteur d’alimentation M12.

Cette connectique permet de raccorder le Panel PC aux équipements industriels tout en conservant une architecture adaptée aux environnements humides et exposés aux opérations de lavage.

Alimentation 12 VDC ou 19 à 24 VDC

Le GOT810-316 accepte une alimentation 12 VDC ou de 19 à 24 VDC via son câble d’alimentation M12.

Sa consommation maximale annoncée est de 36 W.

La température de fonctionnement s’étend de 0 °C à +50 °C.

Axiomtek annonce également une résistance aux vibrations aléatoires de 2G de 5 à 500 Hz avec SSD.

Référence

GOT810-316-C – P/N E22B810107
Panel PC inox 10,4" XGA, Intel Celeron N3350, tactile capacitif projeté, écran 450 cd/m², châssis type 316 IP66/IP69K et câble d’alimentation étanche 1,8 m.

Accessoires

594B8122100E
Câble COM étanche, longueur 1,8 m.

594B8122820E
Câble M12 vers 2 × USB Type-A, longueur 1,8 m.

594B8152710E
Câble Ethernet étanche, longueur 1,8 m.

50966224010E
Adaptateur secteur 24 V / 90 W avec connecteur M12 A-coded 5 broches.

594B8120B30E
Câble d’alimentation DC M12 femelle 5 broches, longueur 1,8 m.

Un Panel PC inox compact pour votre ligne de production ?

Transmettez-nous l’environnement d’utilisation, les procédures de nettoyage, les contraintes d’intégration, la mémoire, le disque, les interfaces nécessaires, la tension disponible, les communications éventuelles et les quantités prévues.

Nous vérifierons si le GOT810-316 répond aux contraintes de votre équipement et pourrons également le comparer à une solution inox INtronix ou à un GOT515/GOT521 Axiomtek orsqu’une taille d’écran ou une puissance de calcul supérieure est nécessaire.

Demander une étude et un devis GOT810-316 via notre formulaire ci-dessous.
