-Présentation KIWI330 Axiomtek – Carte mère industrielle SBC 1,6 pouce Intel N50 / Atom x7211RE

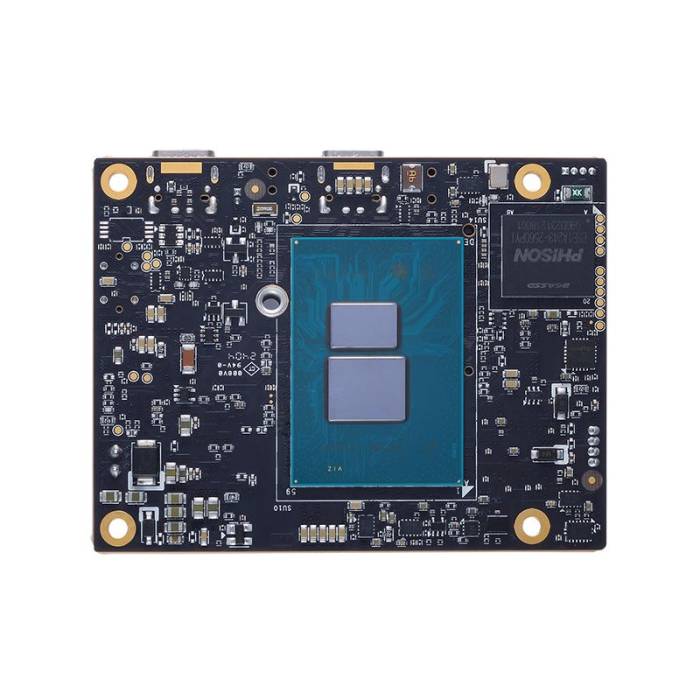

La KIWI330 est une carte mère industrielle SBC de seulement 72 × 56 mm, destinée aux intégrations où l’encombrement disponible est particulièrement réduit.
Elle est proposée avec un processeur Intel® N50 ou Intel Atom® x7211RE et intègre directement 4 Go de mémoire LPDDR5 ainsi qu’un disque NVMe de 64 Go.
Cette intégration du processeur, de la mémoire et du disque permet de disposer d’une plateforme x86 complète sans ajouter de module mémoire ou de disque principal à la carte.
4 Go de LPDDR5 et disque NVMe 64 Go intégrés
La KIWI330 dispose de 4 Go de LPDDR5 soudés directement sur la carte.
Le disque est également intégré sous la forme d’un NVMe BGA de 64 Go.
Cette configuration permet de limiter le nombre de composants supplémentaires nécessaires à l’intégration et de conserver les dimensions très compactes de la carte.
M.2 Key E pour ajouter une extension
La KIWI330 dispose d’un emplacement M.2 Key E 2230 fournissant les interfaces :
- PCIe ;
- USB 2.0.
Le module sélectionné doit donc être compatible avec les signaux réellement disponibles sur cet emplacement.
La carte dispose également d’un connecteur pour ventilateur, d’une batterie RTC et de fonctions de surveillance de la température, des tensions et de la vitesse du ventilateur.
Trois ports USB 3.2 Type-C
La KIWI330 se distingue par une connectique reposant principalement sur l’USB Type-C.
Elle dispose de :
- 1 USB 3.2 Type-C horizontal avec DisplayPort Alt Mode ;
- 1 USB 3.2 Type-C horizontal ;
- 1 USB 3.2 Type-C vertical ;
- 1 USB 2.0 interne sur connecteur 4 broches.
La carte propose également une interface eDP pour l’intégration d’un écran.
Ethernet et ports série disponibles par modules d’extension
La KIWI330 ne possède pas de port Ethernet directement intégré sur la carte de base.
Sa connectivité peut être étendue avec le module MIO335-2LAN-S, qui ajoute :
- 2 ports RJ45 Gigabit Ethernet ;
- 2 ports USB 2.0 Type-A.
Pour les applications nécessitant davantage de communications série, le module MIO334-6COM-S ajoute six interfaces RS-232 :
- 3 ports DB9 RS-232 ;
- 3 ports RS-232 sur connecteurs internes.
Les modules MIO334 et MIO335 utilisent une liaison USB 3.2 Type-C avec la KIWI330.
Deux plages de température selon le processeur
La plage de température de fonctionnement dépend de la version sélectionnée.
La version équipée du processeur Intel Atom x7211RE fonctionne de : -30 à +60 °C
Les versions basées sur l’Intel N50 fonctionnent de : 0 à +60 °C
L’humidité relative admise est comprise entre 10 et 95 %, sans condensation.
Alimentation 12 VDC
La KIWI330 fonctionne sous une alimentation 12 VDC / 5 A via un connecteur Phoenix 2 broches.
Un adaptateur 12 V / 60 W avec fixation par vis est disponible en option.
La carte ne dispose pas de TPM intégré.
Windows et Linux
La KIWI330 prend en charge les systèmes d’exploitation :
- Windows® ;
- Linux.
Cette compatibilité permet de l’intégrer dans différents environnements logiciels x86 en fonction de l’application développée autour de la carte.
Pourquoi choisir la KIWI330 ?
La KIWI330 constitue une solution particulièrement intéressante lorsque l’intégration impose avant tout une très forte contrainte d’encombrement.
Dans seulement 72 × 56 mm, elle réunit :
- un processeur Intel x86 ;
- 4 Go de LPDDR5 ;
- 64 Go de NVMe ;
- trois interfaces USB 3.2 Type-C ;
- eDP ;
- DisplayPort Alt Mode via USB-C ;
- un emplacement M.2 Key E.
Les modules MIO335 et MIO334 permettent ensuite d’adapter la connectivité au projet en ajoutant soit deux ports Gigabit Ethernet, soit six interfaces RS-232.
La version Intel Atom x7211RE permet également de disposer d’une plage de fonctionnement étendue jusqu’à -30 °C.
La KIWI330 complète ainsi notre gamme de cartes mères industrielles pour les machines OEM, équipements embarqués et systèmes compacts dans lesquels les dimensions de la carte constituent un critère de sélection prioritaire.
Versions disponibles
| Référence | Processeur | Mémoire / disque | Configuration |
|---|---|---|---|
| KIWI330-X7211-S – E3D0330105 | Intel Atom® x7211RE | 4 Go LPDDR5 + 64 Go NVMe | Refroidisseur inclus, -30 à +60 °C |
| KIWI330-N50-S – E3D0330100 | Intel® N50 | 4 Go LPDDR5 + 64 Go NVMe | Refroidisseur inclus |
| KIWI330-N50-M5 – E3D0330103 | Intel® N50 | 4 Go LPDDR5 + 64 Go NVMe | Module MIO335 + refroidisseur inclus |
Options disponibles
| Référence | Option |
|---|---|
| MIO334-6COM-S – E39Q334101 | Module 6 ports série : 3 × DB9 RS-232 + 3 × RS-232 sur connecteurs internes |
| MIO335-2LAN-S – E39Q335101 | Module 2 × RJ45 GbE + 2 × USB 2.0 Type-A |
| 59380880250E | Câble COM DB9, longueur 250 mm |
| 594P8802810E | Câble USB vers connecteur interne 4 broches, longueur 150 mm |
| 50966124050E | Adaptateur 12 V / 60 W FSP060-DHAN3 avec fixation par vis |
Besoin d’intégrer une KIWI330 dans votre équipement ?
Sélectionnez la version selon le processeur Intel N50 ou Atom x7211RE, la température de fonctionnement et la connectivité nécessaire à votre système.
IP Systèmes vous accompagne dans le choix de la KIWI330 et de ses extensions MIO pour ajouter deux réseaux Gigabit Ethernet ou six ports série, ainsi que l’alimentation et les accessoires adaptés à votre intégration.
Demander un devis pour la KIWI330 via notre formulaire ci-dessous.
