-Présentation KIWI310 Axiomtek – Carte mère industrielle SBC 1,8 pouce Intel Celeron

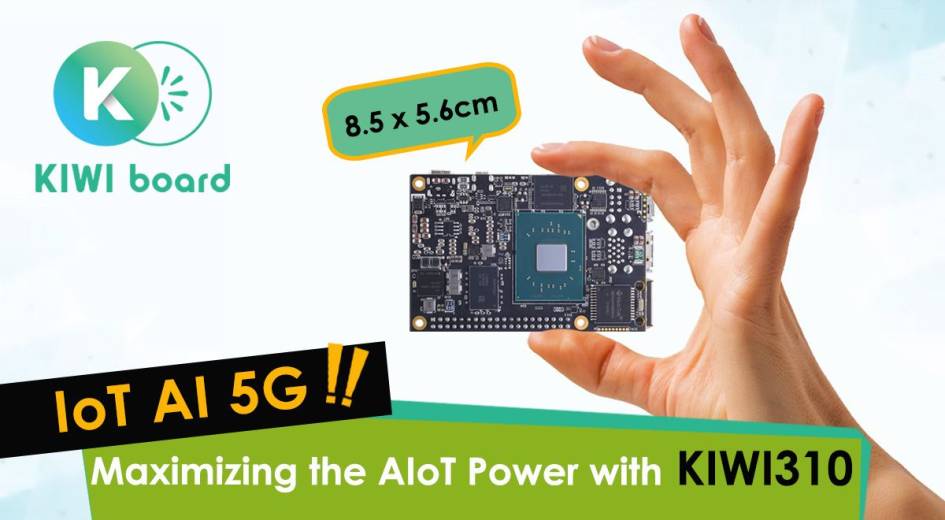

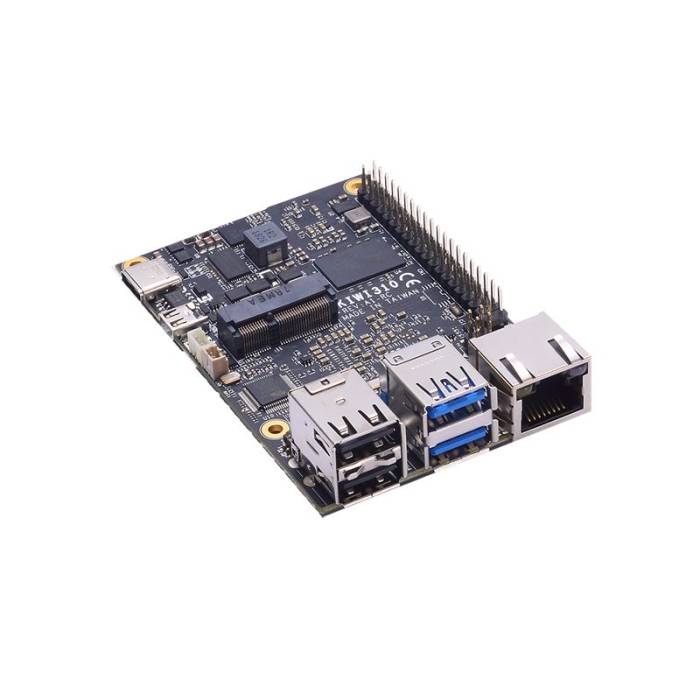

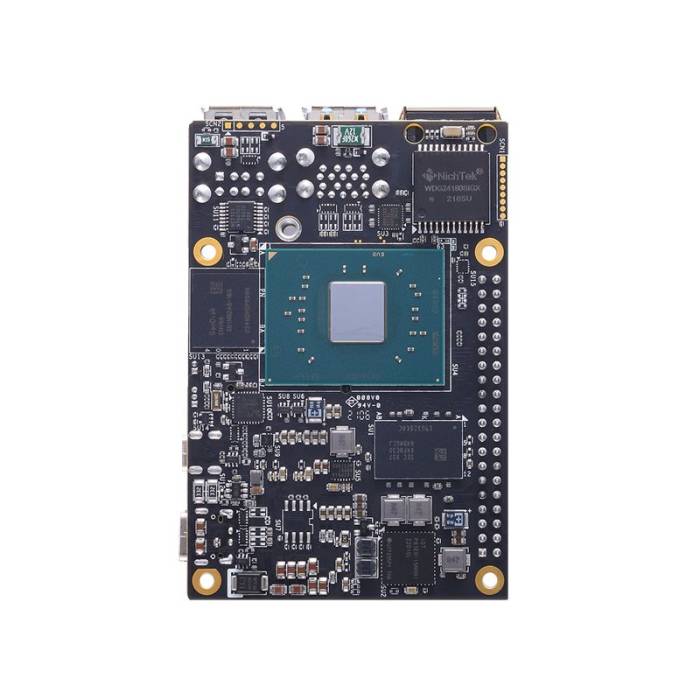

La KIWI310 est une carte mère industrielle SBC au format 1,8 pouce, avec des dimensions de seulement 85 × 56 mm. Elle intègre directement le processeur, la mémoire et le disque afin de constituer une plateforme x86 particulièrement compacte pour l’intégration dans une machine, un équipement OEM ou un système embarqué.
La version KIWI310-J2C-H associe un processeur Intel® Celeron® N3350, 4 Go de mémoire LPDDR4 et 64 Go de mémoire eMMC.
Mémoire et eMMC directement intégrés
La KIWI310 utilise de la mémoire LPDDR4 soudée directement sur la carte, avec une capacité maximale de 4 Go.
Le disque repose sur une mémoire eMMC pouvant atteindre 64 Go. La version KIWI310-J2C-H documentée est livrée avec 4 Go de LPDDR4 et 64 Go d’eMMC.
Cette intégration permet de disposer du processeur, de la mémoire et du disque sans ajouter de module SO-DIMM ou de disque principal externe.

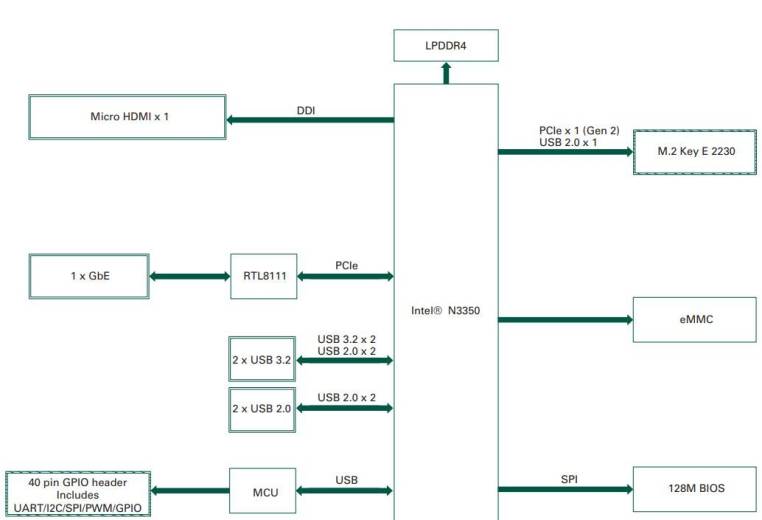

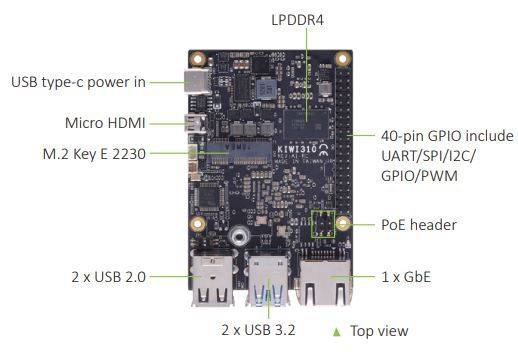

M.2 Key E et connecteur GPIO 40 broches
La KIWI310 dispose d’un emplacement M.2 Key E 2230 fournissant les signaux :
- PCIe ;
- USB 2.0.
Le périphérique M.2 sélectionné doit donc être compatible avec les signaux effectivement disponibles sur cet emplacement.
Un connecteur GPIO 40 broches regroupe plusieurs interfaces complémentaires :
- UART ;
- I²C ;
- SPI ;
- GPIO ;
- PWM.
Cette connectique facilite l’intégration de la KIWI310 dans un équipement nécessitant des interfaces bas niveau directement accessibles depuis la carte.
Gigabit Ethernet et quatre interfaces USB
La KIWI310 dispose d’un port Gigabit Ethernet basé sur un contrôleur Realtek RTL8111.
L’interface réseau prend en charge :
- Wake-on-LAN ;
- PXE Boot ROM.
La connectivité USB comprend également :
- 2 USB 3.2 ;
- 2 USB 2.0.
Ces interfaces sont directement accessibles sur cette carte de seulement 85 × 56 mm.
Sortie Micro HDMI
La partie graphique repose sur le moteur graphique Intel® Gen9 intégré au processeur.
La KIWI310 dispose d’une sortie Micro HDMI pour le raccordement d’un écran.
Elle permet ainsi d’intégrer une fonction d’affichage directement à partir de la SBC sans carte graphique complémentaire.
Alimentation par USB Type-C Power Delivery
La KIWI310 utilise une alimentation USB Type-C Power Delivery.
Les profils d’alimentation documentés sont :
- 9 V / 3 A ;
- 12 V / 3 A ;
- 15 V / 3 A ;
- 20 V / 3 A.
Un adaptateur USB Type-C Power Delivery 65 W est disponible en option.
Windows, Linux et Android
La plateforme prend en charge les systèmes d’exploitation :
- Linux ;
- Android ;
- Windows.
Le support Android est indiqué comme disponible sur demande.
Cette compatibilité permet de sélectionner l’environnement logiciel en fonction de l’application et des développements prévus autour de la carte.
Fonctionnement de 0 à +60 °C
La KIWI310 fonctionne sur une plage de température comprise entre 0 et +60 °C.
L’humidité relative admise est comprise entre 10 et 95 %, sans condensation.
La carte ne dispose pas de TPM intégré.
Pourquoi choisir la KIWI310 ?
La KIWI310 constitue une solution à étudier lorsque l’intégration impose avant tout un très faible encombrement tout en conservant une plateforme x86 et une connectivité directement exploitable.
Elle réunit dans seulement 85 × 56 mm :
- processeur Intel Celeron ;
- mémoire LPDDR4 intégrée ;
- disque eMMC intégré ;
- Gigabit Ethernet ;
- quatre interfaces USB ;
- Micro HDMI ;
- M.2 Key E ;
- GPIO 40 broches avec plusieurs interfaces bas niveau.
Elle complète la gamme de cartes mères industrielles pour les équipements OEM et systèmes embarqués où les dimensions de la carte constituent un critère prioritaire.
Version disponible
| Référence | Processeur | Mémoire | eMMC |
|---|---|---|---|
| KIWI310-J2C-H – E3D0310101 | Intel® Celeron® N3350 | 4 Go LPDDR4 | 64 Go |
Options disponibles
| Référence | Option |
|---|---|
| 509000000100 | Adaptateur USB Type-C Power Delivery FSP065-A1BR3 |
| 59902000030E | Cordon secteur US |
La livraison de la KIWI310 comprend également la carte et son dissipateur thermique.
Besoin d’intégrer une KIWI310 dans votre équipement ?
Définissez votre projet selon l’encombrement disponible, les interfaces USB et Ethernet, les E/S du connecteur 40 broches, l’extension M.2 et le système d’exploitation nécessaires à votre application.
IP Systèmes vous accompagne dans la sélection de la KIWI310, de son alimentation et des composants nécessaires à son intégration.
Demander un devis pour la KIWI310 via notre formulaire ci-dessous.
