Présentation

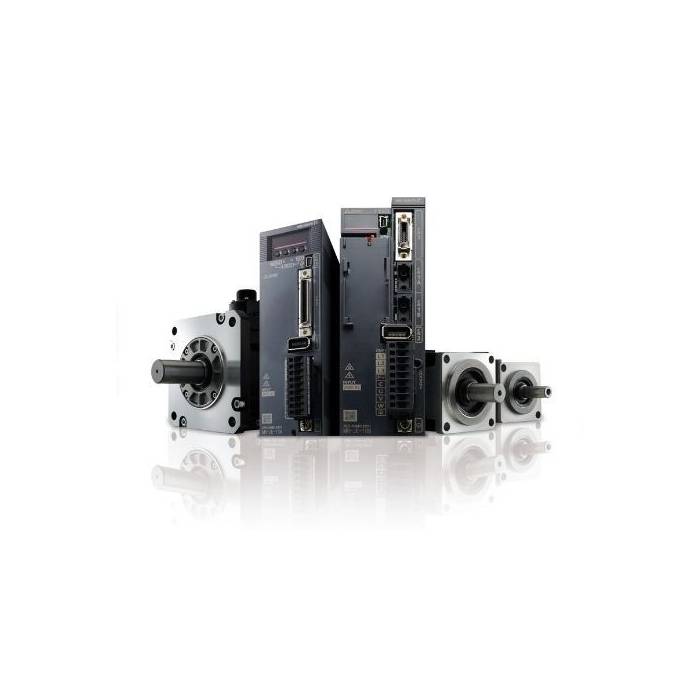

-Présentation Servo amplificateur MR-JE 200V puissance 0,1 à 3 kW régulation pulse analogique ou SSCNET IIIH
Le servoamplificateur MR-JE de notre partenaire Mitsubishi Electric est étudié pour procurer des performances exceptionnelles et réaliser un asservissement facile à utiliser pour toutes sortes de machines. Ce modèle offre une fiabilité éprouvée avec une réponse haute fréquence de 2,0kHz, des économies d'énergies et une grande facilité de configuration avec la fonction Advanced One-Touch Tuning.
Les servomoteurs sont équipés d'un encodeur 131 072 impulsions/tour (17bits) pour le positionnement haute précision et la rotation uniforme dans des applications de 100W à 3kW. Avec le logiciel MR Configurator2, l'asservissement est facile à mettre en service, à régler et à analyser. Le logiciel de configuration Windows permet d'ajuster les servoamplificateurs aux servomoteurs raccordés (série HG-KN et HG-SN). Grâce à ce logiciel, l'utilisateur peut surveiller les différentes données, exécuter les fonctions de diagnostic, saisir des paramètres et enregistrer des tests.
Types de pilotage par modèle de servo amplificateurs :
| Modèles | Pilotage | Nombre d'axes |
|---|---|---|
| MR-JE-B | SSCNET III/H | 1 axe |
| MR-JE-A | Pulse analogique | 1 axe |
Liste des modèles servo-amplificateurs MR-JE-B 200V : SSCNET III/H
| Modèles |
Courant en sortie (A) |
Puissance nominale (kW) |
|---|---|---|
| MR-JE-10B | 1,1 A | 0,1 kW |
| MR-JE-20B | 1,5 A | 0,2 kW |
| MR-JE-40B | 2,8 A | 0,4 kW |
| MR-JE-70B | 5,8 A | 0,75 kW |
| MR-JE-100B | 6,0 A | 1 kW |
| MR-JE-200B | 11,0 A | 2 kW |
| MR-JE-300B | 11,0 A | 3 kW |
Liste des modèles servo-amplificateurs MR-JE-A 200V : Pulse & analogique
| Modèles |
Courant en sortie (A) |
Puissance nominale (kW) |
|---|---|---|
| MR-JE-10A | 1,1 A | 0,1 kW |
| MR-JE-20A | 1,5 A | 0,2 kW |
| MR-JE-40A | 2,8 A | 0,4 kW |
| MR-JE-70A | 5,8 A | 0,75 kW |
| MR-JE-100A | 6,0 A | 1 kW |
| MR-JE-200A | 11,0 A | 2 kW |
| MR-JE-300A | 11,0 A | 3 kW |
Pour gérer le diagnostic des servoamplificateurs MR-JE, veuillez vous référer au logiciel MR Configurator2.
