-Présentation NISE 51 Nexcom – PC Fanless IoT Intel Celeron N3350
Le NISE 51 de Nexcom / NexAIoT est un PC Fanless industriel compact équipé d’un processeur Intel® Celeron® N3350 Dual Core jusqu’à 2,4 GHz. NEXCOM le positionne comme une plateforme de type passerelle IoT intelligente, notamment pour l’automatisation industrielle, les systèmes M2M et les applications connectées.

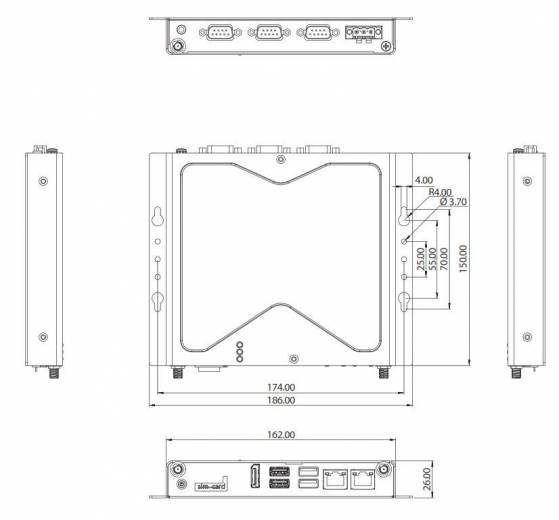

Avec seulement 162 × 150 × 26 mm, le NISE 51 constitue une solution particulièrement compacte pour intégrer une unité informatique dans une machine, une armoire, un coffret ou un équipement disposant de peu d’espace.
Il complète la gamme de PC Fanless industriels, qui regroupe des plateformes adaptées à l’automatisation, l’IoT industriel, l’Edge Computing, la supervision et aux équipements embarqués. Pour les projets dans lesquels l’encombrement constitue un critère prioritaire, notre page Mini PC Fanless industriels peut également vous intéresser.
Intel Celeron N3350 et jusqu’à 8 Go de mémoire
Le NISE 51 embarque un Intel® Celeron® N3350 Dual Core et dispose d’un emplacement SO-DIMM DDR3L-1866 permettant d’installer jusqu’à 8 Go de mémoire RAM.
Cette configuration est adaptée aux applications nécessitant une puissance de calcul modérée associée à une connectivité industrielle importante : acquisition de données, traitement local, communication entre équipements, passerelle IoT ou exécution d’applications industrielles légères.
Pour un nouveau projet nécessitant davantage de puissance CPU ou une plateforme plus récente, vous pouvez consulter le NISE 110.
2 ports Ethernet et 3 ports série pour les communications industrielles
Le NISE 51 dispose de deux interfaces Gigabit Ethernet Intel® I211-AT, compatibles Wake-on-LAN, teaming et PXE.
Trois ports série DB9 sont disponibles :
- COM1 : RS-232 ;
- COM2 : RS-232 ;
- COM3 : RS-422/485 avec contrôle automatique du flux.
Un quatrième port RS-232 est également disponible en interne via un connecteur pin header, avec les signaux TX/RX/GND.
Cette combinaison Ethernet / série est particulièrement adaptée à la communication avec des équipements terrain, des contrôleurs ou des appareils utilisant des liaisons série.
Ce PC Fanless intègre des interfaces Ethernet et RS-485 pour des applications exploitant Modbus TCP ou Modbus RTU.
4 ports USB et une sortie DisplayPort
La connectique en façade comprend :
- 2 × USB 3.0 ;
- 2 × USB 2.0 ;
- 1 × DisplayPort ;
- 2 × Gigabit Ethernet ;
- le support de carte SIM ;
- les indicateurs système.
Une sortie audio Line-out est également présente en face arrière.
Le NISE 51 peut ainsi communiquer simultanément avec plusieurs périphériques USB tout en assurant l’affichage local d’une interface opérateur, d’un logiciel métier ou d’un outil de supervision.
Stockage eMMC embarqué et extension M.2
Le NISE 51 intègre en standard 16 Go de stockage eMMC. NEXCOM indique une capacité pouvant atteindre 32 Go sur demande.
Pour les applications nécessitant davantage de capacité de stockage, un emplacement M.2 Key B / B+M au format 2242 peut accueillir un module de stockage SATA compatible.
Cette combinaison permet notamment de conserver l’eMMC pour le système ou certaines fonctions embarquées et d’ajouter un stockage M.2 lorsque l’application nécessite davantage d’espace.
1 mini-PCIe et 2 emplacements M.2 pour la connectivité
La connectivité sans fil constitue un autre point fort du NISE 51 :
- 1 × mini-PCIe Full-size ;
- 1 × M.2 Key A 2230 ;
- 1 × M.2 Key B 2242/3042.
Le mini-PCIe peut être utilisé pour des modules de communication Wi-Fi, Bluetooth ou cellulaire compatibles.
Le M.2 Key A 2230 est prévu pour les fonctions Wi-Fi / Bluetooth.
Le M.2 Key B peut accueillir un module de stockage SATA au format 2242 ou un module de communication cellulaire au format 3042 selon la configuration.
Le NISE 51 dispose également d’un support de carte SIM et de trois emplacements destinés aux antennes.
Cette configuration permet de construire une passerelle IoT capable de communiquer à la fois avec des équipements locaux et avec un réseau sans fil ou cellulaire, sous réserve du choix des modules adaptés.
8 E/S numériques internes
Le système intègre : 4 × GPI + 4 × GPO
Les sorties peuvent être configurées de manière programmable en GPI ou GPO selon les possibilités.
Ces E/S apportent une possibilité supplémentaire d’interaction avec des signaux ou équipements externes sans nécessairement passer par une interface série ou Ethernet.
Résistance aux chocs et vibrations
Avec un stockage M.2 ou eMMC, le NISE 51 est spécifié à :
- Chocs : 50 G, demi-sinus, 11 ms – IEC 60068-2-27
Pour les vibrations :
- 2 Grms de 5 à 500 Hz en aléatoire – IEC 60068-2-64
- 2 Grms de 5 à 500 Hz en sinusoïdal – IEC 60068-2-6
Le système utilise un châssis métallique et une conception sans ventilateur. Il est certifié CE et FCC Class A.
Pour quelles applications utiliser le NISE 51 ?
Le NISE 51 est un PC Fanless compact servant d’unité de calcul et de communication IoT.
Il est idéal pour les applications suivantes :
- passerelle IoT industrielle ;
- collecte de données terrain ;
- applications M2M ;
- communication série / Ethernet ;
- automatisation de machines ;
- connexion d’équipements Modbus via les interfaces adaptées ;
- remontée de données vers un réseau distant ;
- équipements connectés disposant de peu d’espace d’intégration.
Pour approfondir la technologie Fanless, découvrez notre guide PC Fanless : définition, fonctionnement et applications industrielles, mais également toute notre gamme complète de PC Fanless industriels.
Version disponible
| Références | P/N | Processeur | Stockage embarqué |
| NISE 51 | 10J00005100X0 | Intel® Celeron® N3350 Dual Core jusqu’à 2,4 GHz | 16 Go eMMC |
Options et accessoires
| Option / accessoire | Références / format | Utilisation |
|---|---|---|
| Adaptateur AC/DC 24 V – 60 W | 7400060054X00 | Adaptateur secteur 24 V / 60 W, sans cordon d’alimentation |
| Module mini-PCIe | Full-size | Extension de communication Wi-Fi / Bluetooth / cellulaire compatible |
| Module M.2 Wi-Fi / Bluetooth | M.2 Key A 2230 | Ajout d’une connectivité Wi-Fi / Bluetooth |
| Stockage M.2 SATA | M.2 Key B / B+M 2242 | Extension de la capacité de stockage |
| Module cellulaire M.2 | M.2 Key B 3042 | Communication cellulaire 3.5G / 4G LTE compatible |
| Extension eMMC | Jusqu’à 32 Go sur demande | Augmentation de la capacité eMMC embarquée |
Besoin de valider le NISE 51 pour votre projet IoT ?
Interfaces série, réseau Ethernet, stockage M.2 ou communication Wi-Fi / cellulaire : la configuration d’une passerelle IoT dépend directement des équipements à connecter et des données à transmettre.
Présentez-nous votre application, vos interfaces terrain et vos contraintes d’installation. Nos spécialistes peuvent valider la configuration du NISE 51 ou vous proposer une plateforme plus récente lorsque le projet nécessite davantage de performances ou d’interfaces.
→ Demander une configuration et un devis pour le NISE 51 via notre formulaire ci-dessous
