Comment fonctionne un PC Fanless ? Comprendre le refroidissement passif

Le processeur constitue l’une des principales sources de chaleur d’un ordinateur. Selon la conception du PC, d’autres composants peuvent également générer une charge thermique importante, notamment le GPU, certains accélérateurs de calcul ou les composants d’alimentation.

La chaleur doit être conduite vers une surface suffisamment importante pour être dissipée.

Les interfaces thermiques

Une interface thermique est placée entre un composant et l’élément chargé de récupérer sa chaleur.

Elle améliore le contact entre les deux surfaces et facilite le transfert thermique.

Selon la conception du système, différents matériaux ou dispositifs peuvent être employés.

Les dissipateurs thermiques

Un dissipateur augmente la surface disponible pour échanger la chaleur avec son environnement.

Dans un PC Fanless industriel, cette fonction peut être assurée par différents éléments internes puis par le boîtier lui-même.

Les caloducs

Certains systèmes utilisent des caloducs pour transporter efficacement la chaleur depuis une zone fortement sollicitée vers une autre partie du boîtier.

Ils permettent notamment de répartir la charge thermique vers une surface de dissipation plus importante.

Tous les PC Fanless ne reposent cependant pas sur une conception thermique identique. Les technologies employées dépendent du processeur, du niveau de performance recherché, du format et de la conception mécanique du produit.

Le boîtier d’un PC Fanless n’a pas uniquement une fonction mécanique.

Il constitue souvent une partie essentielle du système de refroidissement.

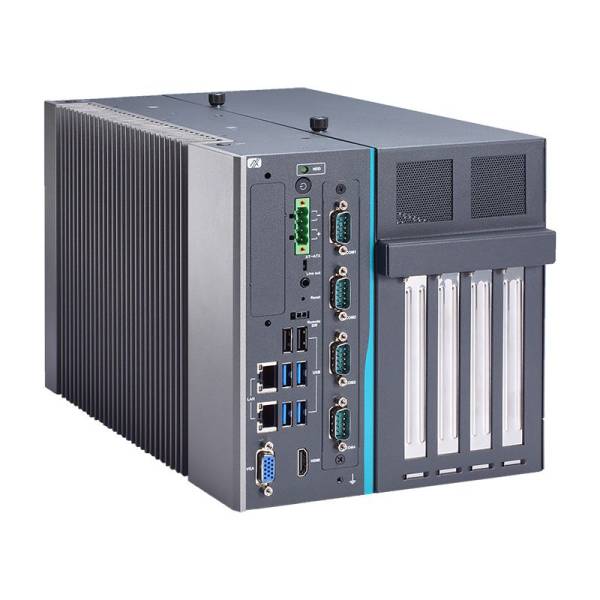

Les châssis métalliques à ailettes offrent une surface d’échange thermique supérieure à celle d’une surface plane. La chaleur transférée vers le boîtier peut ainsi être dissipée progressivement dans l’air ambiant.

C’est la raison pour laquelle la température de certaines zones du châssis peut être sensiblement supérieure à la température ambiante pendant le fonctionnement.

Un boîtier chaud ne signifie donc pas nécessairement qu’un système fonctionne incorrectement : cela peut simplement indiquer que la chaleur est effectivement transférée vers sa surface. Les limites de température et conditions d’installation propres au modèle doivent néanmoins toujours être respectées.

Une fois la chaleur transférée vers le châssis, elle doit encore être évacuée.

Sans ventilateur, cette étape repose notamment sur la convection naturelle : l’air situé au contact de la surface chaude se réchauffe et se déplace naturellement, permettant à de l’air plus frais de prendre sa place.

L’environnement immédiat du PC influence donc directement ses échanges thermiques.

Un appareil placé dans un espace ouvert ne se comporte pas thermiquement de la même manière qu’un appareil installé dans un coffret fermé ou à proximité d’autres équipements produisant eux-mêmes de la chaleur.

Le refroidissement passif doit être considéré avec l’environnement réel d'installation.

Plusieurs paramètres peuvent modifier les échanges thermiques :

• la température ambiante ;
• la position de montage ;
• l’espace disponible autour du boîtier ;
• la présence d’autres sources de chaleur ;
• l’installation dans une armoire ou un coffret ;
• la charge CPU ou GPU ;
• les cartes et modules ajoutés au système ;
• la durée pendant laquelle le système fonctionne à forte charge.

Les préconisations de montage et la plage de température spécifiées pour le PC retenu doivent donc être respectées.

Il est notamment important de ne pas obstruer les surfaces prévues pour la dissipation thermique.

La plage de température de fonctionnement d’un PC indique généralement les conditions ambiantes dans lesquelles le système a été conçu pour fonctionner, selon les conditions précisées pour le modèle.

Elle ne correspond pas directement à la température du processeur ou du châssis.

Un processeur en fonctionnement peut atteindre une température nettement supérieure à celle de l’air ambiant. Le système thermique doit maintenir les différents composants dans leurs limites de fonctionnement malgré cet écart.

C’est pourquoi la sélection d’un PC Fanless doit prendre en compte simultanément la température ambiante et la charge de calcul réellement prévue.

Non.

Fanless et étanchéité sont deux caractéristiques différentes.

L’absence de ventilateur supprime le flux d’air forcé généré par une ventilation active, mais elle ne signifie pas automatiquement que le boîtier est protégé contre l’entrée de poussière ou d’eau.

Cette protection dépend de la conception mécanique du produit et, lorsqu’il existe, de son indice de protection IP.

Une installation directement exposée à la poussière, à l’humidité ou aux projections peut donc nécessiter un équipement spécifiquement conçu pour ces contraintes, par exemple un PC Fanless IP67.

Plus un système doit dissiper une quantité importante de chaleur, plus sa conception thermique devient exigeante.

Le choix du processeur ne peut donc pas être dissocié du refroidissement.

Une application légère de collecte de données et une application sollicitant fortement un processeur multicœur ou un GPU n’imposent pas les mêmes contraintes thermiques.

Pour les systèmes de forte puissance, la surface de dissipation, le volume du boîtier, les matériaux employés et la conception thermique doivent être adaptés au niveau de calcul attendu.

Dans certaines applications nécessitant beaucoup de puissance ou plusieurs cartes d’extension, un PC industriel utilisant une autre solution de refroidissement peut également être plus approprié.

Un PC Fanless fonctionne sans ventilation forcée interne.

Cela ne signifie cependant pas que les échanges avec l’air ambiant deviennent inutiles.

La convection naturelle autour du châssis participe à l’évacuation de la chaleur. Une installation totalement confinée peut donc modifier les conditions thermiques du système.

Lorsqu'un PC est intégré dans une armoire électrique ou un coffret, il faut également tenir compte de la température qui peut être atteinte à l’intérieur de cette enveloppe.

Une fois le principe de refroidissement passif validé pour votre installation, le choix du système dépend notamment du processeur, de la connectivité, des extensions, de l’alimentation, de la température de fonctionnement, du format et des éventuelles certifications.

Découvrez notre gamme de PC Fanless industriels et sélectionnez les modèles correspondant aux contraintes de votre projet.
