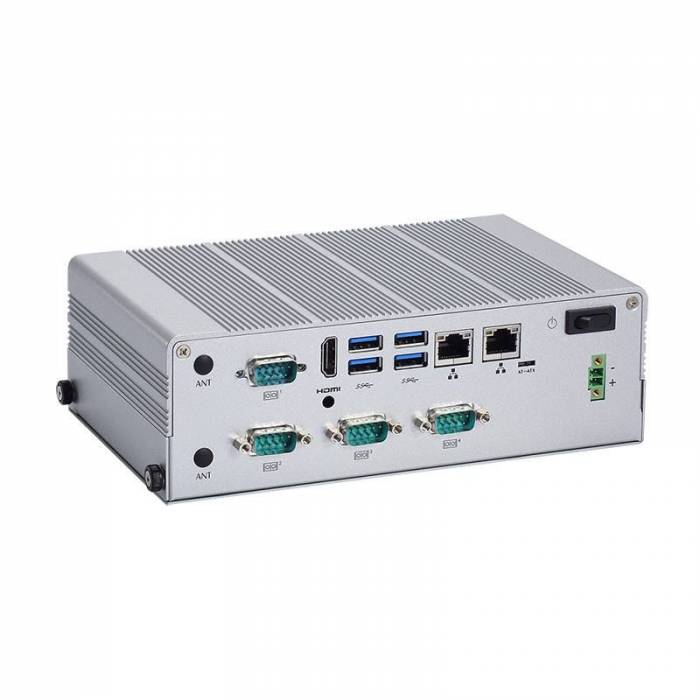

-Présentation eBOX627-312-FL Axiomtek – PC Fanless industriel 4 COM et 9-36 VDC
L’eBOX627-312-FL d’Axiomtek est un PC Fanless industriel compact conçu autour des processeurs Intel® Celeron® N3350 Dual Core à 2,4 GHz ou Intel® Pentium® N4200 Quad Core à 2,5 GHz.
Sa conception sans ventilateur, son boîtier IP40, son alimentation étendue 9 à 36 VDC et ses nombreuses interfaces série, USB et Ethernet en font une plateforme particulièrement adaptée aux projets nécessitant de connecter plusieurs équipements industriels à une même unité informatique.
L’eBOX627-312-FL vient compléter notre gamme de PC Fanless industriels, qui regroupe des configurations adaptées à l’automatisation, aux machines, à l’IoT industriel, à l’Edge Computing et aux systèmes embarqués.
Deux processeurs Intel Apollo Lake selon le niveau de performance recherché
Deux configurations processeur sont indiquées dans la documentation :
- Intel® Celeron® N3350, Dual Core jusqu’à 2,4 GHz ;
- Intel® Pentium® N4200, Quad Core jusqu’à 2,5 GHz.
Le système intègre un emplacement SO-DIMM DDR3L-1866 204 broches permettant d’installer jusqu’à 8 Go de mémoire RAM. Le chipset est directement intégré au SoC et le BIOS est de type AMI.
Cette plateforme privilégie une consommation maîtrisée et une forte densité d’interfaces plutôt qu’une puissance de calcul élevée.
Pour vous aider à identifier le niveau de performances réellement nécessaire à votre application, vous pouvez consulter notre guide Solutions PC Fanless : gamme et usages industriels. Ce guide distingue notamment les besoins liés à l’automatisation, l’IoT, la vision, l’Edge Computing ou l’intégration dans des équipements industriels.

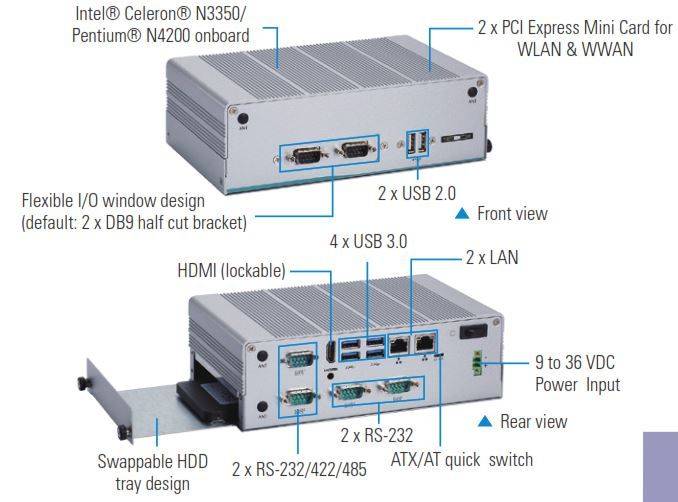

4 ports série pour communiquer avec les équipements terrain
La connectique constitue l’un des principaux atouts de l’eBOX627-312-FL.
Il dispose en standard de :
- 2 ports RS-232/422/485 ;
- 2 ports RS-232.
Il peut ainsi communiquer directement avec plusieurs équipements utilisant des interfaces série, sans nécessairement ajouter une carte d’extension.
Cette caractéristique peut notamment être intéressante dans une machine ou un équipement intégrant différents périphériques industriels. Découvrez nos solutions pour fabricants de machines et OEM, où les PC industriels sont utilisés notamment pour l’acquisition de données, le stockage local, la supervision, les logiciels métier ou la communication entre différents équipements.
Deux ports Gigabit Ethernet et six ports USB
L’eBOX627-312-FL intègre également :
- 2 ports Ethernet Gigabit 10/100/1000 Mbps, basés sur des contrôleurs Intel® I211-AT ;
- 4 ports USB 3.0 ;
- 2 ports USB 2.0.
Cette connectique permet de raccorder simultanément plusieurs périphériques USB et deux réseaux Ethernet au système.
Pour l’affichage, le PC dispose d’une sortie HDMI verrouillable, solution particulièrement intéressante lorsque le raccordement vidéo doit être sécurisé mécaniquement.
Une fenêtre d’E/S flexible pour adapter la configuration
L’eBOX627-312-FL possède également une Flexible I/O Window.
Dans sa configuration standard, cette zone accueille deux ouvertures DB9 demi-format, mais Axiomtek prévoit différents modules PCI Express Mini permettant d’adapter les interfaces disponibles.
Modules supplémentaires :
- CANbus ;
- Ethernet ;
- ports COM ;
- E/S numériques ;
- double Ethernet.
Cette possibilité permet de personnaliser la connectique en fonction des équipements à intégrer sans changer complètement de plateforme PC.
Deux emplacements Mini PCIe et un support SIM
L’eBOX627-312-FL possède deux emplacements PCI Express Mini Card Full-size, exploitant les signaux USB et PCIe.
Il supporte des communications WLAN et WWAN, tandis qu’un support de carte SIM est intégré au système. Un module 3G/LTE figure également dans la liste des options.
Le PC peut donc recevoir des extensions de communication sans fil adaptées au projet, sous réserve de validation du module retenu.
Stockage SATA 2,5 pouces et mSATA
Le stockage repose sur deux possibilités :
- 1 baie SATA 2,5 pouces, pour HDD ou SSD jusqu’à 9,5 mm d’épaisseur ;
- 1 emplacement mSATA, activé via le BIOS.

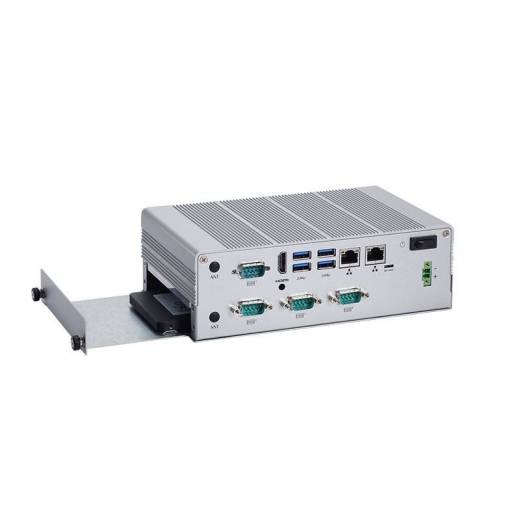

Le châssis utilise une baie 2,5 pouces extractible, visible directement dans la documentation constructeur. Cette conception facilite l’accès au support de stockage.
Alimentation étendue de 9 à 36 VDC
L’eBOX627-312-FL fonctionne avec une alimentation continue comprise entre 9 et 36 VDC via un connecteur de type Phoenix.
Il dispose également d’un sélecteur AT/ATX et d’un bouton d’alimentation ATX.
Cette large plage d’entrée facilite son intégration dans des équipements industriels dont l’alimentation peut varier selon les installations.
Températures étendues : attention aux conditions de fonctionnement
Mode Turbo :
- de -20 °C à +65 °C ;
- avec SSD et mémoire Wide Temperature ;
- pour une alimentation comprise entre 9 et 36 VDC.
Mode non-Turbo :
- de -20 °C à +70 °C ;
- avec SSD et mémoire Wide Temperature ;
- pour une alimentation de 12 ou 24 VDC.
Une conception Fanless IP40 compacte
Le châssis combine aluminium extrudé et acier renforcé et bénéficie d’un indice de protection IP40.
Ses dimensions sont de seulement : 200 × 120 × 65 mm pour un poids net annoncé de 1,38 kg.
Avec un SSD, la résistance aux chocs est indiquée à 50 G, demi-sinus pendant 11 ms, selon IEC 60068-2-27.
Le PC est certifié CE et FCC Class A et prend en charge Windows 10 IoT et Linux.
Dans quelles applications utiliser l’eBOX627-312-FL ?
Compte tenu de sa connectique et de ses possibilités d’extension, l’eBOX627-312-FL est particulièrement pertinent lorsque le besoin porte sur :
- la connexion de plusieurs équipements série ;
- l’acquisition de données ;
- la communication entre équipements industriels ;
- une passerelle entre plusieurs réseaux ;
- le stockage local ;
- l’intégration informatique dans une machine ;
- une passerelle IIoT ;
- un système nécessitant plusieurs périphériques USB.
Axiomtek associe par ailleurs l’eBOX627-312-FL à son logiciel de supervision distante AMS.AXView pour les applications IIoT.
Pour comparer cette plateforme à des PC de générations plus récentes, n'hésitez pas à consulter notre gamme complète de PC Fanless industriels.
Versions disponibles
| Référence | P/N | Processeur | Principales interfaces |
| eBOX627-312-FL-DC-N3350 | E36K627100 | Intel® Celeron® N3350 – jusqu’à 2,4 GHz | HDMI, 2 GbE, 6 USB, 4 COM, 9-36 VDC |
| eBOX627-312-FL-DC-N4200 | E36K627101 | Intel® Pentium® N4200 – jusqu’à 2,5 GHz | HDMI, 2 GbE, 6 USB, 4 COM, 9-36 VDC |
Options et accessoires
| Référence | Option / accessoire |
| - | HDD SATA 2,5" – 64 Go ou plus |
| - | SSD SATA 2,5" – 100 Go ou plus |
| - | Mémoire DDR3L SO-DIMM – 2 à 8 Go |
| - | Stockage mSATA – 64 Go ou plus |
| 8816K6271A0E | Kit de montage mural |
| 8816K6272A0E | Kit de montage VESA |
| 8816K6273A0E | Kit de montage Rail-DIN |
| 50906D24000E | Adaptateur secteur 24 V / 120 W |
| - | Cordon d’alimentation |
| - | Module 3G/LTE |
| E392903102 | Module Mini PCIe AX92903 CANbus |
| E392902103 | Module Mini PCIe AX92902 Ethernet |
| E392906101 | Module Mini PCIe AX92906 ports COM |
| E392904102 | Module Mini PCIe AX92904 E/S numériques |
| E392918103 | Module Mini PCIe AX92918 double Ethernet |
Besoin de configurer l’eBOX627-312-FL pour votre application ?
Ports série, réseau, communication 3G/LTE, stockage ou modules d’E/S : la configuration de l’eBOX627-312-FL peut être adaptée aux équipements que votre PC doit réellement connecter.
Transmettez-nous votre besoin, les interfaces nécessaires et vos contraintes d’intégration. Nos spécialistes peuvent valider la configuration adaptée ou vous orienter vers une plateforme plus récente lorsque votre projet le nécessite.
→ Demander une configuration et un devis pour l’eBOX627-312-FL via notre formulaire ci-dessous.
