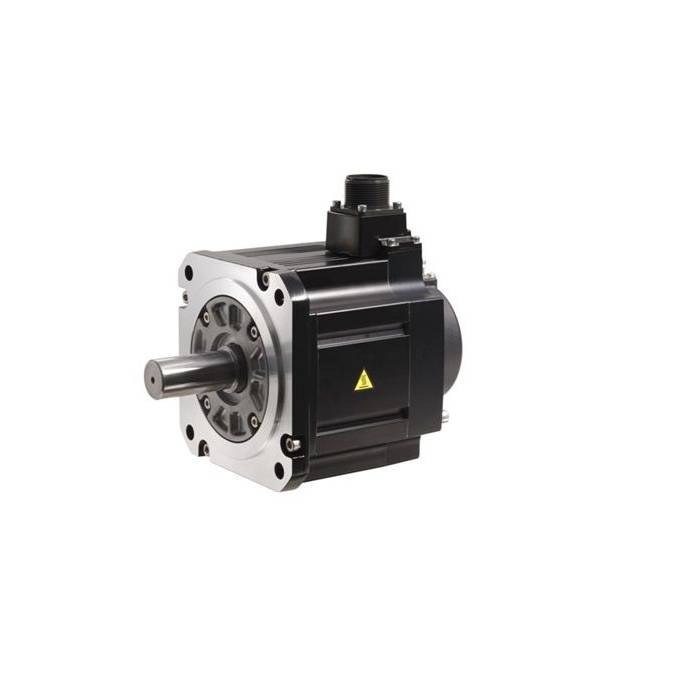

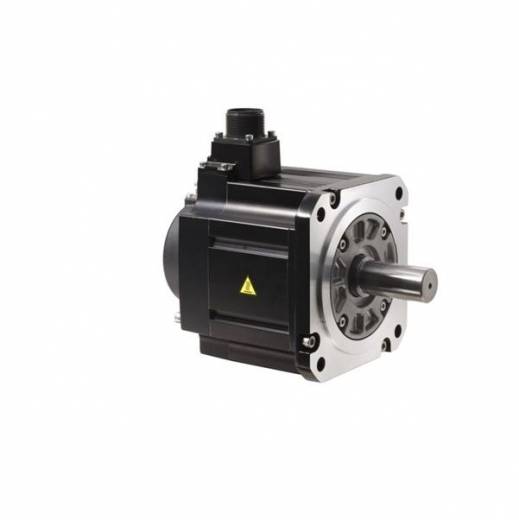

Servomoteur HG-SR Mitsubishi 200/400V inertie moyenne IP67 courant nominal 1,5 à 26A

La série HG-SR de servomoteurs, en version 200V et 400V, représente une série avec une inertie moyenne. La stabilité de la commande est assurée depuis les vitesses basses jusqu'aux vitesses élevées, de sorte que cet appareil est utilisable pour une large gamme d'applications (par exemple en branchement directe sur composants à vis à billes). Ces servomoteurs HG-SR sont idéals dans les domaines d'applications tels que les machines de convoyage, les machines spécialisées, les robots, les chargeurs et déchargeurs, les enrouleuses et dispositifs tendeurs, les barillets, les tables X-Y et les dispositifs de tests.

L'inclusion d'un système de détection de position absolu élimine le besoin d'une séquence homing, un DOG approximatif et d'autres capteurs, ce qui contribue à réduire le temps et à améliorer la fiabilité. L'utilisation de ces servomoteurs est extrêmement efficace et garantit une grande stabilité pour de faibles vitesses. Le mode absolu de notre partenaire Mitsubishi Electric permet de configurer un système pour la détection de la position à valeur absolue qui peut être commandé depuis une interface entrées/sortie traditionnelle avec le signal du train d'impulsions. Les servomoteurs HG-SR sont associés aux servoamplificateurs MR-J4 200V et 400V.

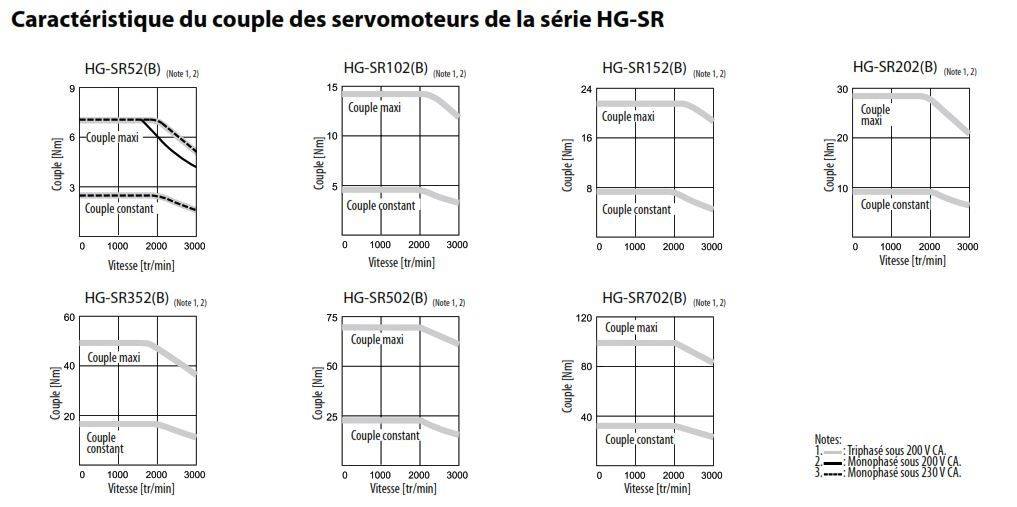

Liste des modèles servomoteurs HG-SR en 200V :

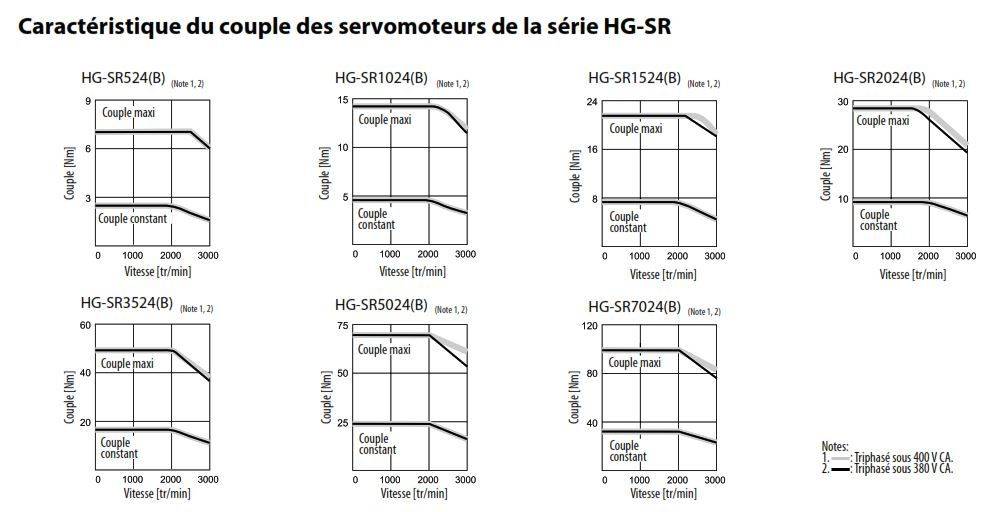

Liste des modèles servomoteurs HG-SR en 400V :

• Associés aux servoamplificateurs MR-J4 200V ou 400V
• Puissance de 1,0 kVA à 10 kVA
• Couple nominal de 2,4 Nm à 33,4 Nm
• Vitesse nominale de 2000tr/min
• Courant nominal de 2,9 A à 13 A
• Détecteur de position : 4 194 304 impulsions/tr (incrémental, 22-bit)
• Conception avec auto-refroidissement et indice de protection IP67
• Température ambiante : Service = 0°C à +40°C (sans gel), Stockage = -15°C à 70°C (sans gel)
• Humidité de l'air relative : Service = 80% max. (sans condensation), Stockage = 90% max. (sans condensation)
• Environnement : montage dans des pièces fermées (sans exposition directe aux rayons du soleil), pas de gaz agressifs ni inflammables, pas de nuage d'huile, pas de poussière.
