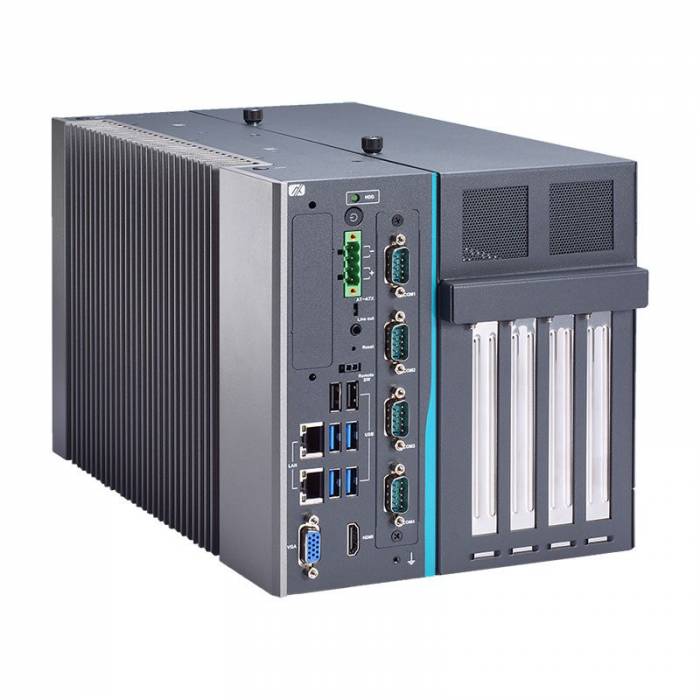

-Présentation IPC974-519-FL Axiomtek – Shoebox industrielle Intel Xeon avec 4 slots PCIe / PCI
L’IPC974-519-FL est un PC industriel Fanless destiné aux machines qui nécessitent une forte capacité d’extension : vision industrielle, acquisition de données, contrôle de mouvement, traitement graphique ou Edge AI.
Sa plateforme LGA1151 accepte des processeurs Intel® Xeon® E3 v5, Intel® Core™ i7/i5/i3 de 7e et 6e génération ou Intel® Celeron®, avec un TDP maximal de 80 W. Deux emplacements SO-DIMM permettent d’installer jusqu’à 32 Go de DDR4-2133/2400 ECC ou non-ECC.
L’IPC974-519-FL répond ainsi aux applications où un Box PC compact ne possède pas suffisamment de slots pour intégrer toutes les cartes nécessaires à la machine.
Il peut naturellement être associé à notre gamme de PC industriels et aux solutions destinées aux fabricants de machines et OEM.
Quatre slots d’extension PCIe / PCI pleine longueur
L’un des principaux atouts de l’IPC974-519-FL est la présence de quatre véritables slots d’extension.
Deux configurations sont disponibles.
AX96410
- 1 × PCIe x16 Gen3
- 3 × PCIe x4 Gen3
AX96411
- 1 × PCIe x16 Gen3
- 1 × PCIe x4 Gen3
- 2 × PCI
Cette seconde configuration permet notamment de conserver d’anciennes cartes PCI tout en intégrant une carte PCIe plus récente.
Les quatre slots acceptent des cartes pleine longueur. Selon la présence des câbles d’alimentation et des modules de ventilation, certaines configurations permettent d’installer des cartes allant jusqu’à 325 mm de longueur.
Cette extensibilité est particulièrement adaptée aux machines associant plusieurs fonctions : une carte graphique sur PCIe x16, une carte d’acquisition caméra sur PCIe x4 et d’autres interfaces de communication ou d’E/S sur les slots restants.
Jusqu’à 300 W pour une carte graphique NVIDIA
Le PCIe x16 permet d’intégrer une carte graphique ou un accélérateur destiné aux traitements nécessitant davantage de puissance de calcul.
Une carte d’alimentation interne optionnelle AX98268 fournit jusqu’à 300 W à la carte graphique.
L’IPC974-519-FL peut ainsi être utilisé pour des applications de :
- Deep Learning ;
- inférence IA ;
- inspection visuelle automatisée ;
- traitement d’images ;
- classification ;
- analyse vidéo.
Une application documentée utilise par exemple un GPU NVIDIA GeForce RTX 2080 associé à une carte PoE pour l’acquisition de caméras dans un système d’inspection automatisée.
Cette capacité permet de traiter les images directement sur la machine, sans devoir déporter systématiquement les calculs vers un serveur central.
Une plateforme adaptée à la vision industrielle multi-cartes
L’IPC974-519-FL est particulièrement pertinent pour la Machine Vision lorsque plusieurs cartes doivent fonctionner simultanément.
Le PCIe x16 peut recevoir le GPU, tandis qu’un ou plusieurs PCIe x4 peuvent accueillir :
- une carte Frame Grabber ;
- une carte PoE ;
- une carte d’acquisition ;
- une carte de Motion Control ;
- une interface DIO ou de communication supplémentaire.
Une configuration associant l’IPC974-519-FL à une carte PoE AX92320 et à une carte Vision I/O permet notamment de connecter les caméras et de gérer des fonctions de déclenchement ou de synchronisation dans un système d’inspection.
Le PC constitue ainsi une base intéressante pour une machine qui doit centraliser acquisition, traitement CPU/GPU, communication et stockage.
Jusqu’à quatre disques SATA 2,5"
La configuration standard comprend une baie capable de recevoir 2 × HDD ou SSD SATA 2,5".
Une seconde baie optionnelle permet d’ajouter 2 disques supplémentaires, portant la capacité maximale à : 4 × HDD/SSD SATA 2,5".
Les supports acceptent des unités de 7 ou 9,5 mm.
L’IPC974-519-FL prend également en charge Intel® RAID, ce qui permet d’adapter la configuration des disques aux contraintes de performances ou de redondance de l’application.
Cette capacité est notamment intéressante pour les applications de vision qui doivent conserver localement de grandes quantités d’images ou de données.
Le choix du niveau de RAID peut être complété par notre guide sur les systèmes RAID.

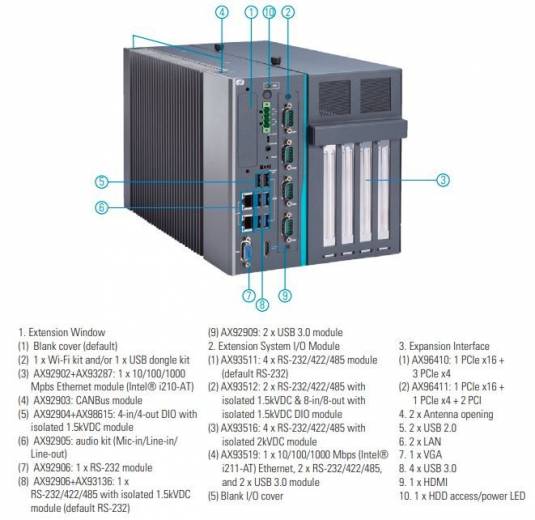

Des E/S modulaires sans utiliser les quatre slots principaux
Une fenêtre d’E/S indépendante permet d’ajouter des interfaces industrielles sans occuper les slots PCIe / PCI pleine longueur.
Plusieurs modules sont disponibles.
- AX93511 : 4 × RS-232/422/485.
- AX93512 : 2 × RS-232/422/485 isolés 1,5 kVDC ; 8 DI + 8 DO isolées 1,5 kVDC.
- AX93516 : 4 × RS-232/422/485 isolés 2 kVDC.
- AX93519 : 1 × Gigabit Ethernet ; 2 × RS-232/422/485 ; 2 × USB 3.0.
Cette architecture permet par exemple de réserver les quatre slots principaux aux cartes de vision et d’accélération tout en ajoutant les interfaces série ou numériques nécessaires au contrôle de la machine.
Double Ethernet, 6 USB et double affichage
La connectique native comprend :
- 1 × GbE Intel® I210-AT ;
- 1 × GbE Intel® I219-LM ;
- 4 × USB 3.0 ;
- 2 × USB 2.0 ;
- 1 × HDMI ;
- 1 × VGA ;
- 1 × Line-out.
Les deux réseaux peuvent notamment être utilisés pour séparer les communications machine du réseau de supervision.
Le système prend également en charge Intel® AMT 11.0, qui apporte des fonctions de gestion distante pour les installations compatibles.
Mini PCIe pour Wi-Fi, LTE ou autres communications
Un emplacement PCI Express Mini Card Full-size est disponible avec interfaces USB et PCIe ainsi qu’un emplacement SIM.
Il peut être utilisé pour ajouter différentes communications, notamment Wi-Fi ou 3G/4G LTE, selon le module installé. Deux ouvertures d’antennes sont prévues sur le boîtier.
Le TPM 2.0 complète la plateforme pour les fonctions de sécurité matérielle prises en charge par le système d’exploitation et les logiciels utilisés.
24 VDC et fonctionnement jusqu’à +70°C
L’IPC974-519-FL est alimenté en 24 VDC, avec une plage d’entrée comprise entre 19 et 30 VDC.
Les protections électriques comprennent :
- OVP ;
- OCP ;
- protection contre l’inversion de polarité.
La plage de fonctionnement atteint -10 °C à +70 °C avec des disques Wide Temperature adaptés. La documentation technique de la plateforme précise également que l’utilisation à température élevée dépend du processeur et de la configuration retenue.
Le châssis est Fanless en configuration standard. Un module ventilateur optionnel peut être ajouté lorsque des cartes PCIe/PCI à forte dissipation thermique sont intégrées.
Applications de l’IPC974-519-FL
- Vision industrielle
- Inspection optique automatisée
- Contrôle qualité par caméra
- Edge AI
- Deep Learning
- Traitement d’images
- Classification automatique
- Acquisition de données
- Motion Control
- Robotique industrielle
- Systèmes multi-caméras
- Machine nécessitant plusieurs cartes PCIe
- Intégration de cartes PCI existantes
- Edge Computing industriel
L’IPC974-519-FL a notamment été intégré dans des applications d’inspection automatisée associant traitement IA, GPU et acquisition multi-caméras.

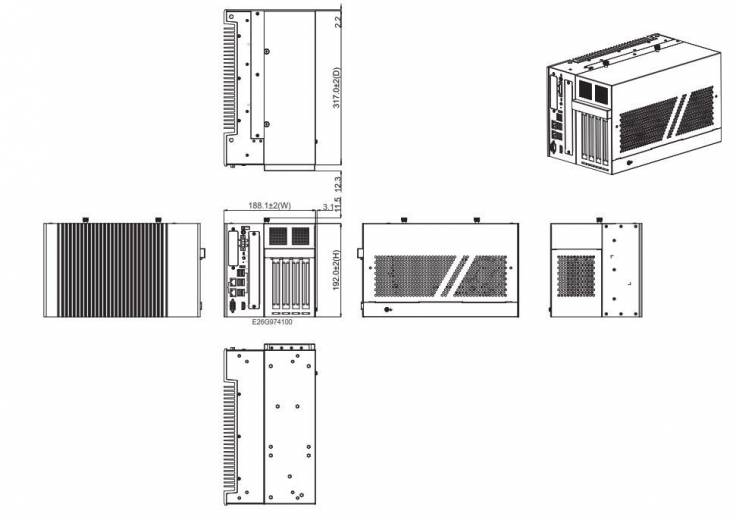

Version de l’IPC974-519-FL
| RÉFÉRENCE | P/N | CHIPSET | CONFIGURATION |
|---|---|---|---|
| IPC974-519-C236-DC-FL | E26G974100 | Intel® C236 | Intel® Xeon E3 v5 / Core 7e-6e Gen, DDR4 ECC/non-ECC, 4 slots, E/S frontales, 24 VDC |
Configurations des 4 slots d’extension
| RISER | P/N | CONFIGURATION |
|---|---|---|
| AX96410 | 83964101000E | 1 × PCIe x16 + 3 × PCIe x4 |
| AX96411 | 83964111010E | 1 × PCIe x16 + 1 × PCIe x4 + 2 × PCI |
Modules d’E/S – IPC974-519-FL
| MODULE | P/N | INTERFACES |
|---|---|---|
| AX93511 | E29R127101 | 4 × RS-232/422/485 |
| AX93512 | E29R127102 | 2 × RS-232/422/485 isolés 1,5 kV + 8 DI / 8 DO isolées 1,5 kV |
| AX93516 | E29R127103 | 4 × RS-232/422/485 isolés 2 kV |
| AX93519 | E29R127104 | 1 × GbE Intel® I210-AT + 2 × RS-232/422/485 + 2 × USB 3.0 |
Options et accessoires – IPC974-519-FL
| OPTION / ACCESSOIRE | P/N / FORMAT | UTILISATION |
|---|---|---|
| DDR4-2133/2400 ECC/non-ECC | SO-DIMM | Jusqu’à 32 Go |
| HDD / SSD SATA | 2,5" – 7/9,5 mm | Disque système ou données |
| Deuxième baie disque | Configuration optionnelle | Porte la capacité totale jusqu’à 4 × SATA 2,5" |
| Module ventilateur | E29R127139 | Refroidissement supplémentaire pour cartes à forte dissipation |
| Kit de montage mural | E29R127140 | Fixation du système |
| Carte d’alimentation GPU 300 W | E398268103 | Alimentation d’une carte graphique dédiée |
Votre machine nécessite plusieurs cartes PCIe, un GPU ou des cartes d’acquisition ?
L’IPC974-519-FL permet d’intégrer jusqu’à quatre cartes PCIe/PCI, un GPU jusqu’à 300 W, plusieurs disques SATA et des E/S industrielles configurables dans une même plateforme.
Transmettez-nous les cartes à intégrer, les logiciels utilisés, le processeur, le GPU envisagé et les besoins de stockage. Nous pouvons définir la configuration riser PCIe/PCI, mémoire, disques, E/S et refroidissement adaptée à votre application.
→ Demander une configuration et un devis pour l’IPC974-519-FL via notre formulaire de ci-dessous.
