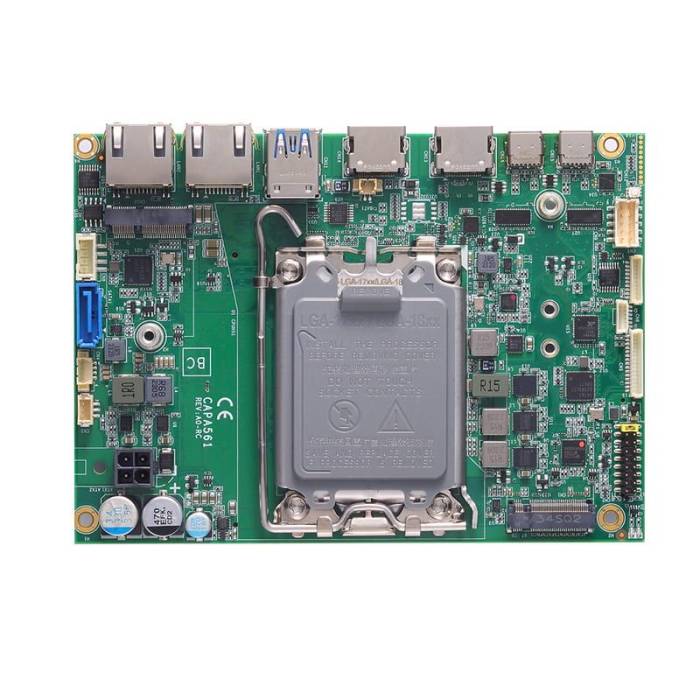

-Présentation CAPA561 Axiomtek – Carte mère industrielle SBC 3,5 pouces Intel Core DDR5
La CAPA561 est une carte mère industrielle au format SBC 3,5 pouces de 146 × 104 mm. Son socket LGA1700 permet d’utiliser plusieurs processeurs Intel selon la configuration recherchée.
La carte prend en charge les Intel® Core™ 7 150UL, Core™ 5 120UL, Core™ 3 100UL et Intel® Processor U300L, ainsi que les Intel® Core™ i7-1255UL, i5-1235UL, i3-1215UL et Intel® Celeron® 7305L.
Deux emplacements SO-DIMM permettent d’installer jusqu’à 64 Go de mémoire DDR5-4800 en double canal. Cette association entre processeur sur socket et mémoire DDR5 permet d’adapter la configuration de calcul à l’équipement à intégrer tout en conservant un format compact.
Jusqu’à trois ports Ethernet avec connectivité 2.5GbE
La CAPA561 combine une interface Gigabit Ethernet Intel® I219 et jusqu’à deux interfaces 2.5GbE Intel® I226-V.
Deux configurations réseau sont disponibles :
- 1 GbE + 2 × 2.5GbE ;
- 1 GbE + 1 × 2.5GbE.
Le choix de la version permet ainsi d’adapter directement le nombre d’interfaces réseau au besoin de la machine ou de l’équipement sans utiliser un emplacement d’extension supplémentaire.
Trois emplacements M.2 pour le disque et les extensions
La CAPA561 dispose de trois emplacements M.2 complémentaires.
Le M.2 Key M 2280 fournit une interface PCIe x4 pour un disque compatible. Le M.2 Key B 3042/3050 dispose des signaux PCIe x1, USB 3.2 Gen 2 et USB 2.0. Le M.2 Key E 2230 propose les signaux PCIe x1 et USB 2.0.
Un connecteur SIM est également prévu via un header dédié. La carte conserve en parallèle une interface SATA-600 pour raccorder un disque SATA.
Cette combinaison permet de séparer le disque principal et les différentes extensions en fonction des interfaces réellement nécessaires au projet.
Connectique vidéo HDMI, eDP et DisplayPort via USB Type-C
La CAPA561 dispose d’une connectique d’affichage particulièrement complète pour un format SBC 3,5 pouces :
- 2 HDMI 1.4 ;
- 1 eDP ;
- 2 DisplayPort via les ports USB Type-C compatibles DP Alt Mode.
Les deux ports USB Type-C assurent également les fonctions USB 3.2. La carte intègre en complément deux ports USB 3.2 Type-A et deux USB 2.0.
Cette connectique permet de répondre aux intégrations nécessitant plusieurs interfaces d’affichage tout en conservant des ports USB pour les périphériques du système.
Ports série, E/S numériques et TPM 2.0
Deux interfaces RS-232/422/485 sont disponibles pour raccorder des équipements utilisant une communication série.
La CAPA561 intègre également :
- 8 E/S numériques programmables ;
- SMBus ;
- un lien HD Audio via connecteur interne ;
- un TPM 2.0 directement intégré ;
- une surveillance de la température CPU/système, des tensions et de la vitesse du ventilateur.
Alimentation 12 VDC et choix du refroidissement
La CAPA561 fonctionne avec une alimentation +12 VDC et prend en charge le démarrage automatique AT Auto Power On.
Deux solutions thermiques sont proposées selon la version :
- Heatsink : fonctionnement de -20 à +60 °C ;
- Cooler actif : fonctionnement de -20 à +70 °C.
Le choix de la version doit donc prendre en compte à la fois le nombre d'interfaces Ethernet souhaité et la solution de refroidissement prévue dans l'équipement.
Pourquoi choisir la CAPA561 ?
La CAPA561 est particulièrement adaptée lorsqu'un projet nécessite de réunir dans un format SBC 3,5 pouces un processeur Intel sur socket, de la DDR5, plusieurs interfaces réseau et plusieurs possibilités d'extension M.2.
Ses trois emplacements M.2 permettent de combiner différentes fonctions sans augmenter le format de la carte. La présence du 2.5GbE, des interfaces HDMI, eDP et DisplayPort via USB Type-C, des ports RS-232/422/485 et du TPM 2.0 permet de concentrer une connectivité importante sur une carte de 146 × 104 mm.
La CAPA561 complète la gamme de cartes mères industrielles pour les intégrations OEM, machines et équipements nécessitant une plateforme Intel compacte et configurable.
Versions disponibles
| Référence | Réseau | Refroidissement |
|---|---|---|
| CAPA561-LGA-3LH – E38E561100 | 1 GbE + 2 × 2.5GbE | Heatsink |
| CAPA561-LGA-3LC – E38E561101 | 1 GbE + 2 × 2.5GbE | Cooler actif |
| CAPA561-LGA-2LH – E38E561102 | 1 GbE + 1 × 2.5GbE | Heatsink |
| CAPA561-LGA-2LC – E38E561103 | 1 GbE + 1 × 2.5GbE | Cooler actif |
Options disponibles
| Référence | Option |
|---|---|
| AX93A19 – E393A19100 | Carte pour emplacement SIM |
| AX93A22 – E393A22100 | Carte HD Audio Mic-in / Line-in / Line-out |
| 594E8422800E | Câble 2 × USB 2.0 avec équerre, 180 mm |
| 59380880250E | Câble port COM DB9, longueur 250 mm |
| 594H3186800E | Câble buzzer 2 broches, longueur 40 mm |
Besoin de configurer une CAPA561 pour votre équipement ?
Sélectionnez la CAPA561 en fonction du processeur Intel, de la capacité DDR5, du nombre de ports 2.5GbE, du disque et des extensions M.2 nécessaires à votre intégration.
IP Systèmes vous accompagne dans le choix de la version, de la mémoire, du disque, de la solution de refroidissement et des accessoires adaptés à votre configuration.
Demander un devis pour la CAPA561 via notre formulaire ci-dessous.
