-Présentation CAPA13S Axiomtek – Carte mère industrielle SBC 3,5 pouces AMD Ryzen Embedded

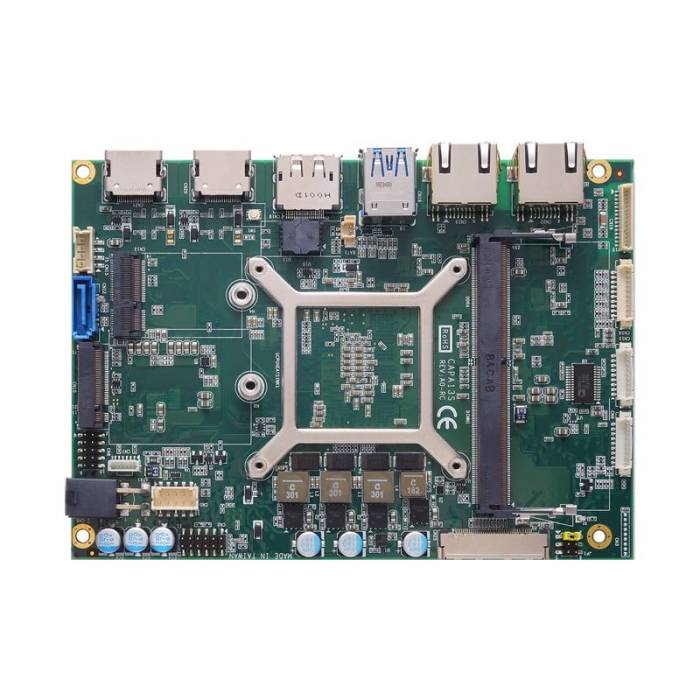

La CAPA13S est une carte mère industrielle au format SBC 3,5 pouces conçue autour des processeurs AMD Ryzen™ Embedded V1605B et V1807B. Avec des dimensions de seulement 146 × 104 mm, elle concentre les fonctions de calcul, d’affichage, de communication réseau et d’extension nécessaires à l’intégration d’un système informatique compact.
Deux niveaux de processeur permettent d’adapter la plateforme au besoin : l’AMD Ryzen Embedded V1605B de 15 W, fonctionnant de 2,0 à 3,6 GHz, et l’AMD Ryzen Embedded V1807B de 45 W, fonctionnant de 3,35 à 3,8 GHz. La carte accepte jusqu’à 16 Go de DDR4 via un emplacement SO-DIMM, en DDR4-2400 avec le V1605B et DDR4-3200 avec le V1807B.
Jusqu’à quatre affichages avec AMD Radeon RX Vega
Le moteur graphique AMD Radeon™ RX Vega intégré permet d’exploiter plusieurs écrans sans ajouter de carte graphique dédiée.
La CAPA13S dispose de :
- 1 DisplayPort++ ;
- 2 HDMI ;
- 1 eDP.
Elle prend en charge un fonctionnement quad-view 4K/2K, ce qui permet d’utiliser jusqu’à quatre affichages dans une même intégration. Cette connectique convient notamment aux équipements nécessitant plusieurs interfaces de visualisation ou l’intégration directe d’une dalle eDP.
Jusqu’à trois réseaux Gigabit Ethernet
La CAPA13S est proposée avec deux ou trois interfaces Gigabit Ethernet selon la version sélectionnée.
Les deux ports réseau standard utilisent des contrôleurs Realtek RTL8111G et prennent en charge Wake-on-LAN ainsi que le démarrage PXE Boot ROM. Les versions CAPA13S-3GA ajoutent un troisième port Gigabit Ethernet avec les mêmes fonctions réseau.
Cette possibilité permet d’adapter le nombre d’interfaces Ethernet au système sans mobiliser les emplacements M.2 de la carte.
M.2, SATA, USB et interfaces série
La CAPA13S propose plusieurs possibilités pour intégrer un disque et des périphériques complémentaires.
Un emplacement M.2 Key B aux formats 2242 ou 3042 prend en charge les interfaces SATA et USB 2.0, ainsi qu’une interface PCIe x2 selon la configuration optionnelle. Un second emplacement M.2 Key E 2230 fournit des signaux PCIe x1 et USB 2.0.
Une interface SATA-600 est également disponible pour raccorder un disque séparé.
La connectivité comprend également :
- 2 USB 3.2 Gen 2 ;
- 2 USB 2.0 ;
- 1 RS-232/422/485 ;
- 1 RS-232 ;
- 8 E/S numériques programmables ;
- audio Mic-in, Line-in et Line-out via codec Realtek ALC662.
TPM 2.0 et surveillance matérielle
La CAPA13S intègre un composant ST ST33HTPH2E32AHB4 compatible TPM 2.0.
La surveillance matérielle permet également de contrôler la température du processeur et du système, les tensions ainsi que la vitesse du ventilateur.
La carte fonctionne sous une alimentation +12 VDC et prend en charge la fonction AT Auto Power On. Sa plage de température de fonctionnement s’étend de -20 à +60 °C, pour une humidité relative de 10 à 95 % sans condensation.
Pourquoi choisir la CAPA13S ?
La CAPA13S est particulièrement adaptée lorsqu’un projet demande de réunir sur une seule carte mère industrielle compacte :
- une plateforme AMD Ryzen Embedded ;
- jusqu’à quatre interfaces d’affichage ;
- deux ou trois ports Gigabit Ethernet ;
- des extensions M.2 ;
- une interface SATA ;
- des communications série ;
- des E/S numériques ;
- un TPM 2.0 ;
- une température de fonctionnement descendant jusqu’à -20 °C.
Le choix entre les quatre versions permet ensuite d’adapter précisément le processeur et le nombre d’interfaces Ethernet à l’équipement à intégrer.
La CAPA13S complète notre gamme de cartes mères industrielles pour les projets OEM, machines et équipements nécessitant une carte de calcul compacte avec une connectivité intégrée importante.
Versions disponibles
| Référence | Processeur | Fréquence | TDP | Ethernet | Refroidissement |
|---|---|---|---|---|---|
| CAPA13S-GGA-V1605B – E38E13S103 | AMD Ryzen Embedded V1605B | 2,0 à 3,6 GHz | 15 W | 2 GbE | Ventilateur |
| CAPA13S-GGA-V1807B – E38E13S102 | AMD Ryzen Embedded V1807B | 3,35 à 3,8 GHz | 45 W | 2 GbE | Ventilateur |
| CAPA13S-3GA-V1605B – E38E13S101 | AMD Ryzen Embedded V1605B | 2,0 à 3,6 GHz | 15 W | 3 GbE | Ventilateur |
| CAPA13S-3GA-V1807B – E38E13S100 | AMD Ryzen Embedded V1807B | 3,35 à 3,8 GHz | 45 W | 3 GbE | Ventilateur |
Options disponibles
| Référence | Option |
|---|---|
| 594H3186800E | Câble buzzer 2 broches, longueur 400 mm |
| 59380880250E | Câble COM DB9, longueur 250 mm |
| 594E8422800E | Câble double USB 2.0 avec équerre, longueur 180 mm |
| 7128E13R000E | Heatspreader CAPA13S |
Besoin de configurer une CAPA13S pour votre équipement ?
Sélectionnez la version adaptée en fonction du processeur AMD Ryzen Embedded, du nombre de ports Ethernet, de la mémoire, du disque et des interfaces nécessaires à votre intégration.
IP Systèmes vous accompagne dans le choix de la CAPA13S, de ses accessoires et des composants nécessaires à votre configuration.
Demander un devis pour la CAPA13S via notre formulaire ci-dessous.
