Présentation

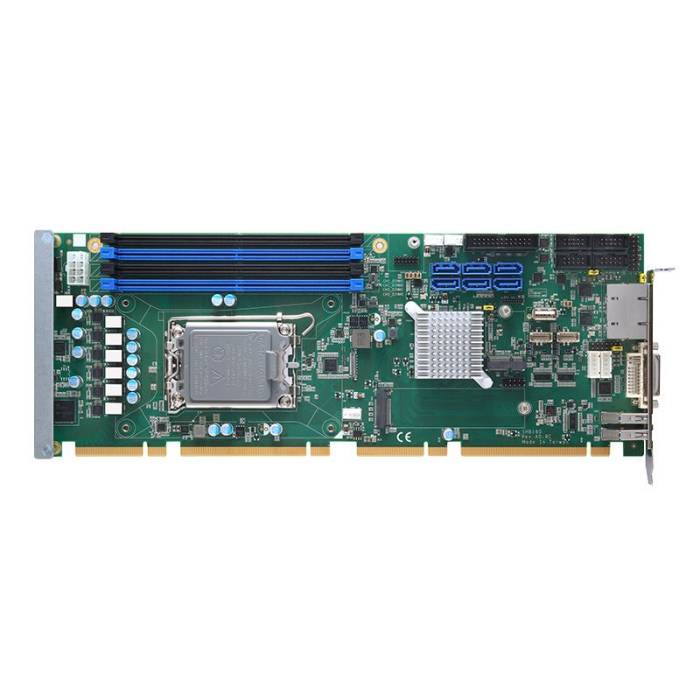

-Présentation SHB160 Axiomtek – Carte CPU industrielle PICMG 1.3 Full-size Intel Core LGA1700
La SHB160, dans notre offre en carte industrielle, est une carte CPU industrielle PICMG 1.3 Full-size de 338 × 126 mm, destinée à être intégrée dans un système utilisant un fond de panier PICMG 1.3 compatible.
Elle dispose d’un socket LGA1700 pour processeurs Intel® Core™ i7, i5 et i3, Pentium® ou Celeron® de 12e, 13e et 14e générations, jusqu’à 125 W. Deux chipsets sont proposés : Intel® R680E et Intel® H610E.
Contrairement à une carte mère ATX ou Micro-ATX qui intègre directement ses slots d’extension, la SHB160 transmet ses principales liaisons PCI Express et PCI au fond de panier PICMG 1.3. Cette conception permet de construire un PC industriel disposant du nombre et du type de slots correspondant aux cartes d’extension à intégrer.
Jusqu’à 192 Go de DDR5 ECC avec Intel R680E
La capacité mémoire dépend du chipset sélectionné :
- La version Intel R680E dispose de quatre emplacements DDR5 U-DIMM et accepte jusqu’à 192 Go de DDR5-4400 ECC ou non-ECC.
- La version Intel H610E dispose de deux emplacements DDR5 U-DIMM et accepte jusqu’à 64 Go de DDR5-4400 non-ECC.
Le choix du chipset permet ainsi d’adapter la capacité mémoire et la prise en charge ECC aux exigences du système.
PCIe Gen 4, PCIe Gen 3 et PCI 32 bits via PICMG 1.3
La SHB160 transmet au fond de panier plusieurs liaisons d’extension :
- 1 × PCIe Gen 4 x16 ;
- 1 × PCIe Gen 3 x4 ou 4 × PCIe Gen 3 x1 selon la version ;
- 4 × bus PCI 32 bits Bus Master.
Deux configurations BIOS sont proposées pour les liaisons PCIe Gen 3 : une version avec PCIe x4 ou une version avec 4 PCIe x1.
Cette particularité permet de sélectionner la SHB160 en fonction de la topologie du fond de panier et des cartes PCIe ou PCI prévues dans le système.
M.2 NVMe et jusqu’à six interfaces SATA
Les versions équipées du chipset Intel R680E disposent d’un emplacement M.2 Key M 2280 PCIe 4.0 x4 pour disque NVMe.
Un emplacement M.2 Key E 2230 est disponible sur les deux chipsets. La version H610E ne dispose pas du M.2 Key M.
Pour les disques SATA :
- R680E : 6 × SATA-600 avec RAID 0/1/5/10 ;
- H610E : 4 × SATA-600.
Le chipset R680E est donc à privilégier lorsque le projet nécessite un disque NVMe, davantage de SATA ou une configuration RAID.
Double réseau 2.5GbE avec TSN
La SHB160 intègre deux interfaces Ethernet 2.5GbE :
- 1 × Intel® I226-LM ;
- 1 × Intel® I226-V.
Le contrôleur I226-LM prend en charge Wake-on-LAN, PXE Boot ROM et TSN. Les fonctions Intel® AMT et Intel® vPro® sont disponibles avec les versions R680E.
Le second contrôleur I226-V prend en charge Wake-on-LAN et PXE Boot ROM.
DVI-I, DisplayPort et connectivité USB
La SHB160 dispose d’une sortie DVI-I ainsi que d’une interface DisplayPort sur connecteur interne.
La connectivité USB comprend notamment :
- 2 × USB 3.2 Gen 2 en face arrière ;
- jusqu’à 4 × USB 3.2 Gen 1 sur connecteurs internes, la version H610E étant limitée à 2 ;
- plusieurs interfaces USB 2.0 internes et via le connecteur PICMG 1.3.
Cette connectivité permet de conserver les slots du fond de panier disponibles pour les cartes réellement nécessaires au système.
Quatre ports série et port parallèle
La SHB160 intègre quatre interfaces série :
- 2 × RS-232 ;
- 2 × RS-232/422/485 avec sélection du mode par logiciel.
Elle dispose également d’un port parallèle LPT et de connecteurs internes PS/2 pour clavier et souris.
TPM 2.0 en option
La SHB160 peut recevoir un module TPM 2.0 AX93515 en option.
Elle assure également la surveillance de la température du processeur et du système, des tensions et de la vitesse des ventilateurs.
Un connecteur Smart CPU Fan et deux connecteurs Smart System Fan sont disponibles pour le refroidissement.
Refroidissement spécifique à la SHB160
Toutes les versions SHB160 nécessitent une solution de refroidissement spécifiquement prévue pour cette carte.
Trois refroidisseurs sont proposés :
- refroidisseur 2U pour processeur jusqu’à 125 W ;
- refroidisseur 1U pour processeur jusqu’à 65 W ;
- refroidisseur 1U avec ventilateur centrifuge.
Le TDP du processeur et la hauteur disponible dans le châssis doivent donc être pris en compte lors de la configuration du système.
Pourquoi choisir la SHB160 ?
La SHB160 constitue une solution à étudier lorsqu’un système industriel nécessite :
- une carte CPU PICMG 1.3 Full-size ;
- un fond de panier pour accueillir plusieurs cartes d’extension ;
- des processeurs Intel Core sur socket LGA1700 ;
- jusqu’à 192 Go de DDR5 ECC ;
- du PCIe Gen 4 et du PCIe Gen 3 ;
- le maintien de cartes PCI 32 bits ;
- deux réseaux 2.5GbE ;
- un disque NVMe et plusieurs disques SATA ;
- du RAID avec la version R680E ;
- Intel AMT/vPro avec R680E ;
- plusieurs interfaces série.
La séparation entre la carte CPU et le fond de panier permet de sélectionner l’organisation des slots d’extension en fonction des cartes PCIe et PCI réellement nécessaires au PC industriel.
Versions disponibles
| Référence | Chipset | Mémoire | Disque / SATA | Configuration PCIe Gen 3 |
|---|---|---|---|---|
| SHB160-R680E-DGG PCIe x4 – E38C160100 | Intel® R680E | DDR5 ECC/non-ECC jusqu’à 192 Go | M.2 NVMe + 6 SATA RAID | 1 × PCIe x4 |
| SHB160-H610E-DGG PCIe x4 – E38C160101 | Intel® H610E | DDR5 non-ECC jusqu’à 64 Go | 4 SATA | 1 × PCIe x4 |
| SHB160-R680E-DGG PCIe x1 – E38C160102 | Intel® R680E | DDR5 ECC/non-ECC jusqu’à 192 Go | M.2 NVMe + 6 SATA RAID | 4 × PCIe x1 |
| SHB160-H610E-DGG PCIe x1 – E38C160103 | Intel® H610E | DDR5 non-ECC jusqu’à 64 Go | 4 SATA | 4 × PCIe x1 |
Toutes les versions disposent également d’une liaison PCIe Gen 4 x16 et de quatre bus PCI 32 bits via l’interface PICMG 1.3.
Options disponibles
| Référence | Option |
|---|---|
| 5938A808010E | Câble double USB 2.0 avec équerre, 190 mm |
| 59401502800E | Câble double USB 3.2 Gen 2 avec équerre, 400 mm |
| 59380000290E | Câble PS/2 clavier et souris avec équerre |
| 593826A0000E | Câble signal SATA, 500 mm |
| E393242100 | Kit convertisseur audio HD AX93242-RC |
| 59380402010E | Câble 1 port COM avec équerre, 300 mm |
| 59380703000E | Câble 2 ports COM avec équerre, 300 mm |
| 594826A0010E | Câble DVI-I vers DVI-D + VGA |
| 83935151000E | Module TPM 2.0 AX93515 |
| E398709102 | Kit DisplayPort avec câble 15 cm |
| 711000001500 | Refroidisseur spécifique 2U SHB160 pour CPU jusqu’à 125 W |
| 711000001400 | Refroidisseur spécifique 1U SHB160 pour CPU jusqu’à 65 W |
| 711000003800 | Refroidisseur spécifique 1U SHB160 avec ventilateur centrifuge |
Besoin de configurer un système PICMG 1.3 avec la SHB160 ?
Définissez votre configuration selon le processeur Intel Core, la capacité DDR5, le besoin en ECC, les cartes PCIe ou PCI à intégrer, le nombre de disques, les fonctions réseau et la hauteur du châssis.
IP Systèmes vous accompagne dans la sélection de la version R680E ou H610E, de la configuration PCIe, du fond de panier, du processeur et de la solution de refroidissement adaptés à votre système.
Demander un devis pour la SHB160 via notre formulaire ci-dessous.
