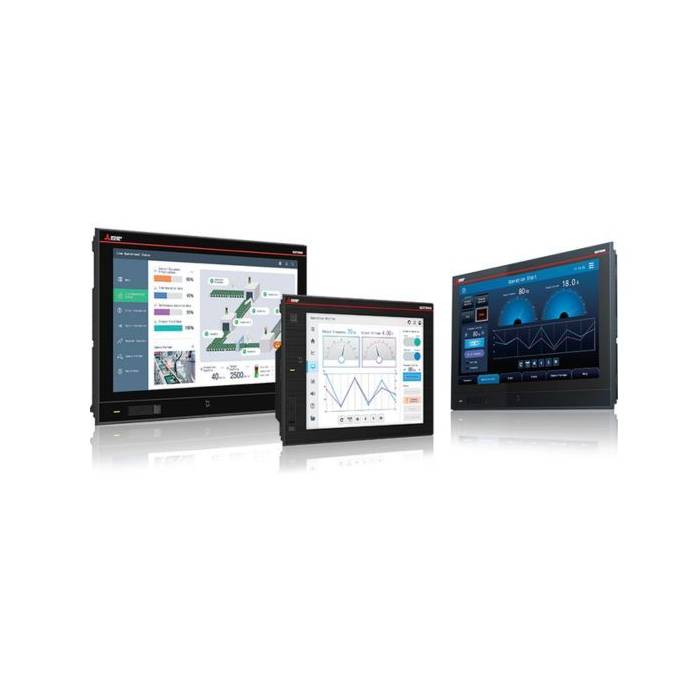

-Présentation MELHMI GOT3000 Séries Mitsubishi Electric – Nouvelle génération d’IHM industrielle !
La série GOT3000 de Mitsubishi Electric représente une nouvelle génération d’interfaces homme-machine (HMI) conçue pour accompagner la transformation digitale des environnements industriels. Plus qu’un simple pupitre opérateur, le GOT3000 agit comme une plateforme intelligente reliant opérateurs, automates, réseaux OT et systèmes IT.
La gamme GT37 Wide et Standard propose des écrans haute définition 12,1" et 15,6’’ Full HD (1920 × 1080) avec affichage 16 millions de couleurs, offrant une lisibilité optimale des données de production, alarmes et indicateurs critiques. La version GT37 Wide intègre un écran tactile capacitif projeté (PCAP) multipoint (jusqu’à 2 points), permettant des gestes type smartphone (pinch-in / pinch-out), tandis que les modèles GT37 standard utilisent une dalle résistive analogique robuste.
Performance et capacité mémoire accrues
La série d'IHM GOT3000 intègre un CPU multi-cœur permettant un démarrage plus rapide et une amélioration des performances de supervision, notamment lors de traitements lourds tels que :
- Gestion d’alarmes,
- Enregistrements (logging),
- Exécution de scripts,
- Supervision multi-équipements via Ethernet.
La capacité mémoire a été considérablement étendue avec :
- RAM utilisateur : 2 Go (768 Mo utilisables)
- ROM utilisateur : 512 Mo (256 Mo utilisables)
Cette architecture permet de gérer des projets complexes sans contrainte de stockage et garantit une fluidité d’affichage même sous forte charge.
Connectivité industrielle avancée
La série de pupitre opérateur GOT3000 est conçue pour s’intégrer au cœur des architectures industrielles.
Interfaces intégrées
Les modèles GT37 intègrent en standard :
- 2 ports Ethernet (1000BASE-T)
- RS-232 / RS-422 / RS-485 (1 canal sélectionnable)
- USB Type-C (Device/Host, USB 3.2 Gen1)
- USB Type-A (Host, USB 3.2 Gen1)
- Sortie vidéo numérique HDMI (type A)
- Slot carte SD
- Interface tag sans contact
- Interface d’extension pour modules optionnels
La sortie HDMI permet d’afficher l’écran du GOT sur un moniteur externe, y compris avec un affichage différent de l’écran principal, idéal pour applications Andon ou supervision étendue.
OPC UA, IoT et intégration IT/OT
La série d'IHM GOT3000 agit comme passerelle IoT grâce à ses fonctions :
- OPC-UA Server
- OPC-UA Client
Elle permet l’échange sécurisé de données entre équipements de terrain et systèmes supérieurs (SCADA, serveurs IT), y compris avec des dispositifs non compatibles OPC UA via ses drivers de communication intégrés.
Sécurité renforcée – Conformité IEC 62443-4-2
La série de pupitre opérateur GOT3000 est prévue pour être conforme à la norme internationale IEC 62443-4-2, dédiée à la cybersécurité des équipements industriels.
Fonctions de sécurité intégrées :
- Communication chiffrée entre PC (GT Works3) et GOT
- Filtrage d’adresses IP
- Authentification opérateur avancée (gestion détaillée des droits)
- Protection des fichiers (logging, données d’exploitation) par mot de passe
- Chiffrement des connexions distantes (HTTPS, VNC sécurisé)
- Fonction VPN intégrée (basée sur solution Secomea, contrat séparé requis)
Le VPN embarqué supprime la nécessité d’un équipement VPN dédié pour la maintenance distante sécurisée.
Maintenance et diagnostic sans PC
La série d'interface homme machine GOT3000 permet de réaliser de nombreuses opérations directement depuis l’IHM :
- Backup / Restore des programmes et paramètres automates
- Affichage et gestion détaillée des alarmes
- Journal d’opérations (Operation Log)
- Affichage de documents PDF
- Lecture de vidéos MP4 (sans audio)
- Surveillance ladder des automates MELSEC (selon licence)
- Diagnostic servo et variateurs via projets add-on
Elle est compatible avec plusieurs générations de servomoteurs et variateurs Mitsubishi (MR-J5, MR-J4, FR-E800, FR-A800-E, FR-F800-E, etc.), avec surveillance multi-axes et multi-unités selon modèle.
Caméra, enregistrement et supervision visuelle
Le GOT3000 prend en charge :
- Caméra USB (1 unité max.)
- Caméras réseau Ethernet (jusqu’à 4 unités)
- Résolutions Full HD (1920×1080), HD ou VGA
- Enregistrement vidéo avant/après incident (jusqu’à 120 s avant et 120 s après)
Certaines fonctions nécessitent une licence multimédia dédiée.
Continuité avec la série GOT2000
Les dimensions de découpe panneau des modèles GT37 sont compatibles avec les modèles équivalents de la série GOT2000, facilitant les rétrofits sans modification mécanique.
Les projets GOT2000 peuvent être convertis vers GOT3000, réduisant fortement les temps de migration.
Pourquoi choisir la série GOT3000 ?
La série GOT3000 combine :
- Haute définition et ergonomie avancée
- Performance CPU optimisée
- Connectivité industrielle complète
- Intégration IT/OT via OPC UA
- Cybersécurité conforme aux standards internationaux
- Fonctions de maintenance avancées sans PC
- Compatibilité avec les architectures existantes Mitsubishi
Elle constitue une solution HMI robuste, évolutive et adaptée aux environnements industriels exigeants.
Versions disponibles
| Références | Description |
| GT3715-FHCBD | 15,6", version wide, Capacitif projeté, 2GB+512MB, 1x RS-232/422/485, 2x RJ-45, 1x USB Type-C, 1x USB Type-A, 1x SD Card,1 x HDMI |
| GT3712-WXCBD | 12,1", version wide, Capacitif projeté, 2GB+512MB, 1x RS-232/422/485, 2x RJ-45, 1x USB Type-C, 1x USB Type-A, 1x SD Card,1 x HDMI |
| GT3715-XRBA | 15", version standard, Résistif, 2GB+512MB, 1x RS-232/422/485, 2x RJ-45, 1x USB Type-C, 1x USB Type-A, 1x SD Card,1 x HDMI |
| GT3715-XRDB | 15", version standard, Résistif, 2GB+512MB, 1x RS-232/422/485, 2x RJ-45, 1x USB Type-C, 1x USB Type-A, 1x SD Card,1 x HDMI |
| GT3712-XRBA | 12,1", version standard, Résistif, 2GB+512MB, 1x RS-232/422/485, 2x RJ-45, 1x USB Type-C, 1x USB Type-A, 1x SD Card,1 x HDMI |
| GT3712-XRDB | 12,1", version standard, Résistif, 2GB+512MB, 1x RS-232/422/485, 2x RJ-45, 1x USB Type-C, 1x USB Type-A, 1x SD Card,1 x HDMI |
| GT3710-XRBA | 10,4", version standard, Résistif, 2GB+512MB, 1x RS-232/422/485, 2x RJ-45, 1x USB Type-C, 1x USB Type-A, 1x SD Card,1 x HDMI |
| GT3710-XRDB | 10,4", version standard, Résistif, 2GB+512MB, 1x RS-232/422/485, 2x RJ-45, 1x USB Type-C, 1x USB Type-A, 1x SD Card,1 x HDMI |
| GT3708-XRBA | 8,4", version standard, Résistif, 2GB+512MB, 1x RS-232/422/485, 2x RJ-45, 1x USB Type-C, 1x USB Type-A, 1x SD Card,1 x HDMI |
| GT3708-XRBD | 8,4", version standard, Résistif, 2GB+512MB, 1x RS-232/422/485, 2x RJ-45, 1x USB Type-C, 1x USB Type-A, 1x SD Card,1 x HDMI |
Demandez votre étude technique
Vous souhaitez intégrer la série GOT3000 dans votre architecture d’automatisme ou remplacer un pupitre existant ?
👉 Contactez IP Systèmes, via notre formulaire ci-dessous, pour une étude technique personnalisée et un devis adapté à votre projet.
