Quels types d'écrans tactiles sont utilisés dans l'industrie ?

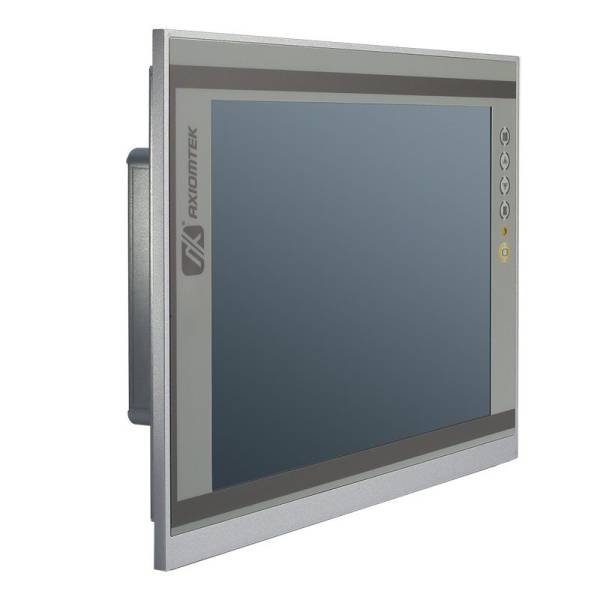

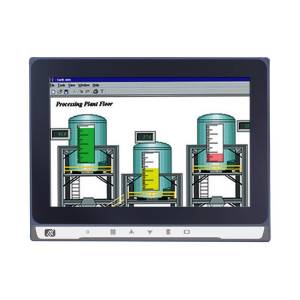

Exemple d'écran industriel avec notre moniteur P6191 Axiomtek | IP Systèmes

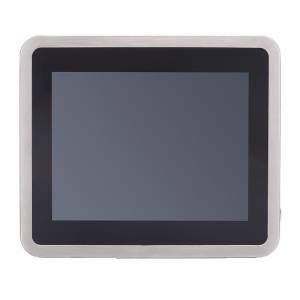

Le moniteur industriel

Un moniteur industriel est un écran conçu pour une utilisation dans des environnements industriels difficiles. Il peut être utilisé avec différents types de PC industriels ou avec des dispositifs de surveillance vidéo pour afficher des données et des images. Les moniteurs industriels sont généralement équipés de caractéristiques qui les rendent résistants aux chocs, aux vibrations, aux températures extrêmes, à l'humidité et aux poussières.

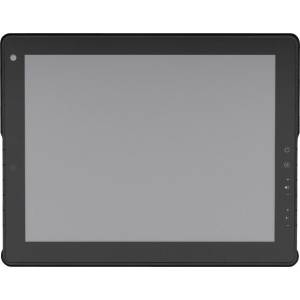

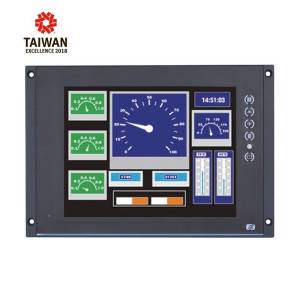

Exemples de moniteurs industriels

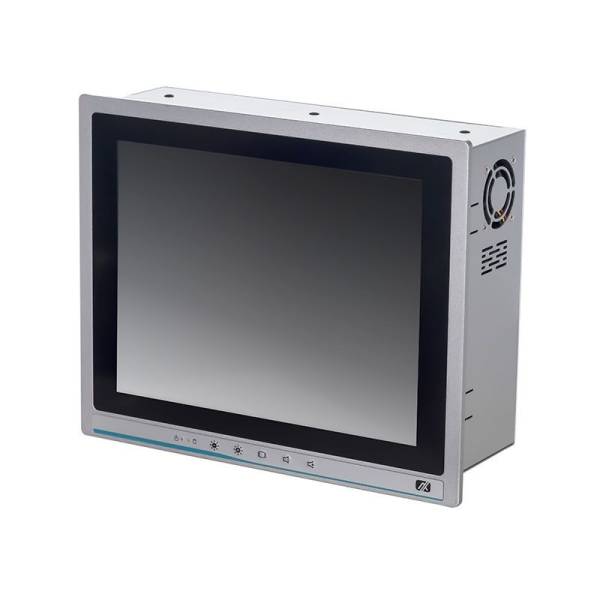

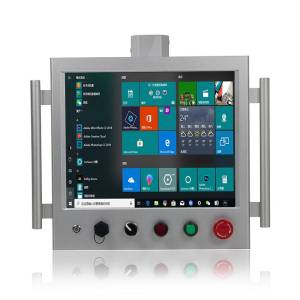

Panel PC Axiomtek P1127E | IP Systèmes

Le Panel PC

Un Panel PC est un ordinateur industriel compact qui intègre un écran tactile dans un seul boîtier. Il est souvent utilisé dans des applications où l'espace est limité, comme les systèmes d'automatisation et les machines-outils. Un Panel PC peut être monté sur un mur, installé dans un boîtier ou sur un bras articulé pour un positionnement flexible. Les Panel PC sont conçus pour résister aux chocs, aux vibrations et aux conditions environnementales difficiles.

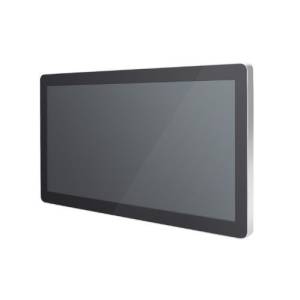

Exemples de Panel PC

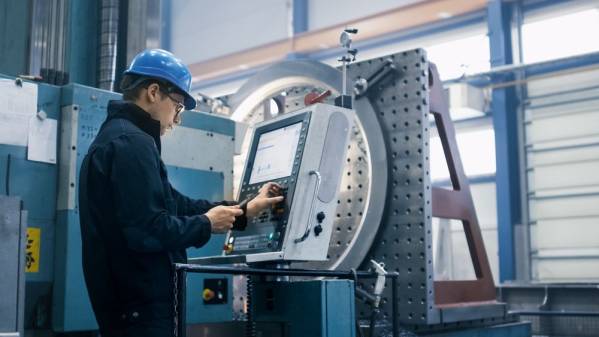

L'IHM

L'IHM

Une IHM (interface homme machine) est un système qui permet à un utilisateur d'interagir avec une machine ou un appareil électronique de manière conviviale. Elle est conçue pour faciliter la communication entre l'utilisateur et le système en traduisant les actions de l'utilisateur en commandes que le système peut comprendre et exécuter, et en affichant les résultats de ces actions de manière claire et compréhensible pour l'utilisateur sur l'écran tacile qui la compose.

Exemple d'IHM

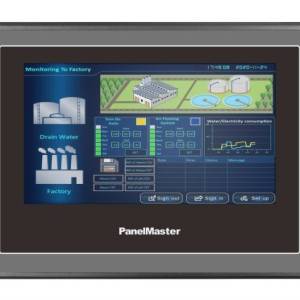

  • Pupitre opérateur PT2 Cermate avec écran 4,3 à 15" | IP Systèmes

    IHM PT2

    Pupitre opérateur encastrable 4,3" à 15"

    voir IHM

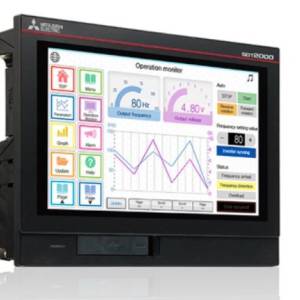

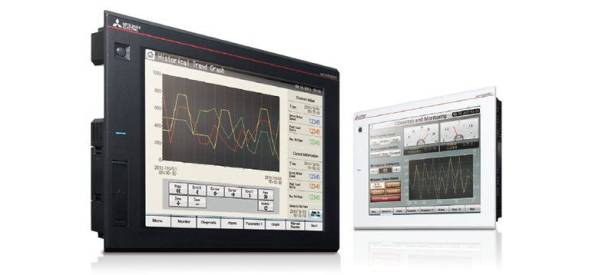

  • Pupitre opérateur GOT2000 Mitsubishi | IP Systèmes

    IHM GOT2000

    Pupitre opérateur encastrable 3,8" à 15"

    voir IHM

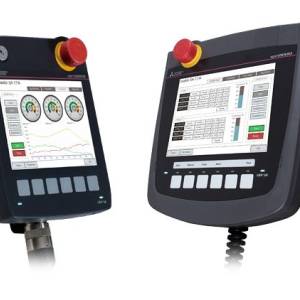

  • Pupitre opérateur portatif 5,7" à 6,5" GT25 Handy Got Mitsubishi | IP Systèmes

    IHM GT25 Handy Got

    Pupitre opérateur portatif 5,7" à 6,5"

    voir IHM

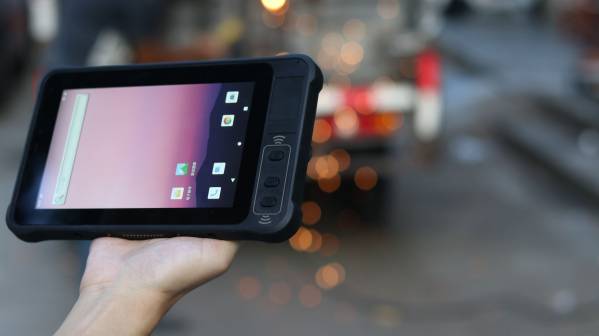

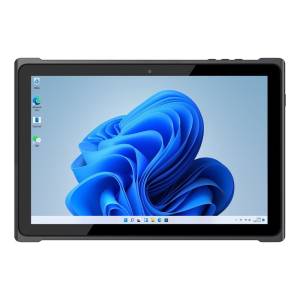

Tablettes pc industriels avec écran tactile IP Systèmes

La tablette durcie

Une tablette durcie est une tablette conçue pour résister aux conditions environnementales difficiles, telles que les chocs, les vibrations, les températures extrêmes, l'humidité et les poussières. Elle est souvent utilisée dans des applications de terrain ou de maintenance où les conditions environnementales peuvent être imprévisibles. Les tablettes durcies sont également équipées de fonctionnalités de sécurité pour protéger les données sensibles. Elles sont couramment utilisées dans les industries de la construction, de la logistique, de la santé et de la défense.

Exemples de tablettes durcies

Avantages des écrans dans le secteur industriel | IP Systèmes

Les avantages des écrans industriels

Les écrans industriels offrent plusieurs avantages par rapport aux écrans grand public. Ils sont conçus pour fonctionner dans des environnements difficiles tels que les usines, les installations pétrolières et gazières, les plateformes offshore, les environnements maritimes, etc. Ces écrans sont conçus pour résister aux vibrations, à la poussière, à l'humidité, aux températures extrêmes et aux chocs. Les écrans industriels sont également dotés d'un revêtement antireflet pour une meilleure lisibilité en plein soleil.

Les utilisations possibles de l'écran industriel

Les écrans industriels sont utilisés dans de nombreux secteurs, notamment l'automobile, l'aérospatiale, les transports, l'agriculture, la défense, l'énergie, la pétrochimie, la pharmacie et la production alimentaire. Dans l'industrie automobile, les écrans industriels sont utilisés pour afficher les informations du tableau de bord, tandis que dans l'industrie alimentaire, ils sont utilisés pour surveiller les processus de production. Dans les environnements maritimes, les écrans industriels sont utilisés pour afficher les données de navigation et les informations météorologiques. Dans l'industrie de la défense, les écrans industriels sont utilisés pour les systèmes de surveillance et de communication.

Les critères de choix des écrans industriels

Lors de l'achat d'un écran industriel, il est important de prendre en compte certains critères tels que la résolution (voir descriptif ci-dessous), la taille, la luminosité, la durabilité, la connectivité et la compatibilité avec les normes industrielles. Les écrans industriels doivent avoir une résolution suffisamment élevée pour une visualisation précise des données.

La taille de l'écran doit être choisie en fonction de l'application et de l'espace disponible. La luminosité de l'écran doit être suffisante pour une visualisation claire en plein soleil. La durabilité de l'écran est un critère important, car les écrans industriels doivent être en mesure de résister à des conditions difficiles et de fonctionner en continu pendant des années.

La connectivité de l'écran est importante pour l'intégration facile dans le système existant. Enfin, la compatibilité avec les normes industrielles est essentielle pour garantir la sécurité et la conformité réglementaire.

Choisir un écran tactile résistif ou écran tactile capacitif ?

Les écrans tactiles capacitifs et résistifs sont deux technologies différentes utilisées pour permettre aux utilisateurs d'interagir avec des appareils électroniques en touchant l'écran.

L'écran tactile capacitif utilise une grille de capteurs capacitifs qui détectent le changement électrique créé lorsque le doigt touche la surface de l'écran. Ces écrans sont très précis et réactifs, et sont souvent utilisés sur les smartphones et tablettes modernes. Cependant, ils sont moins sensibles aux pressions légères et ne fonctionnent pas avec des gants ou un stylo traditionnel.

L'écran tactile résistif est constitué de deux couches de matériau conducteur, séparées par une fine couche d'air ou de plastique. Lorsqu'un utilisateur appuie sur l'écran, les deux couches se touchent et créent un circuit électrique, ce qui permet de détecter l'emplacement de la pression. Ces écrans sont moins chers à fabriquer et plus sensibles aux pressions légères, ce qui les rend appropriés pour des applications où la précision n'est pas essentielle, comme les terminaux de paiement et les systèmes de navigation pour voitures. Cependant, ils sont moins réactifs et moins précis que les écrans capacitifs.

Les différents types de montage des écrans industriels

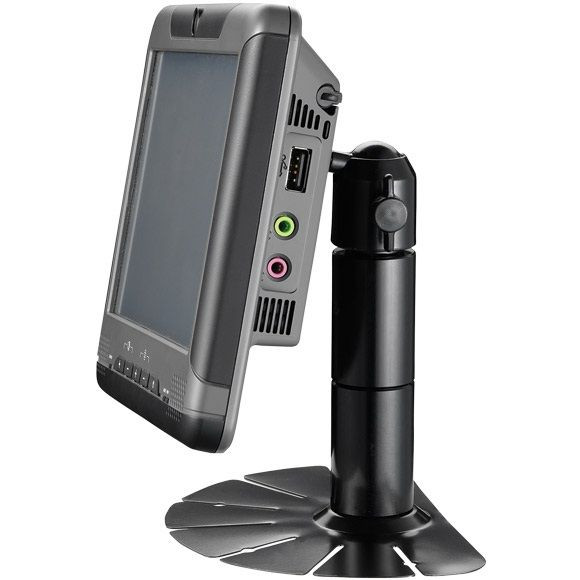

Exemple de montage bureau

Découvrez ci-dessous les différents types de montage possibles pour des écrans industriels :

  • Montage sur pied : Les écrans industriels peuvent être montés sur un pied pour une utilisation sur un bureau ou une table.
  • Montage VESA : La plupart des écrans industriels sont conçus avec des trous de montage conformes à la norme VESA, ce qui permet de les fixer à des bras de support ou à des supports muraux VESA.
  • Montage mural : Les écrans industriels peuvent être fixés directement au mur avec des supports muraux conçus pour cette application.
  • Montage sur Rail-DIN : Certains écrans industriels sont conçus pour être montés sur des rails DIN, qui sont couramment utilisés dans les environnements industriels pour la fixation d'équipements.
  • Montage encastré, montage en potence, etc...

Quels types d'affichage pour les écrans industriels ?

  • Affichage LCD : Les écrans LCD (Liquid Crystal Display) sont les plus couramment utilisés dans les applications industrielles en raison de leur faible consommation d'énergie, de leur longue durée de vie et de leur résistance aux chocs et aux vibrations.
  • Affichage LED : Les écrans LED (Light Emitting Diode) sont également couramment utilisés dans les applications industrielles en raison de leur faible consommation d'énergie, de leur longue durée de vie et de leur haute luminosité. Ils sont particulièrement adaptés aux environnements à forte luminosité.
  • Affichage OLED : Les écrans OLED (Organic Light Emitting Diode) sont utilisés dans les applications industrielles qui nécessitent une haute résolution et une grande qualité d'image. Ils sont également utilisés dans les applications où une faible consommation d'énergie est importante.
  • Affichage à cristaux liquides réflectifs RLCD : Les écrans RLCD sont utilisés dans les applications industrielles où la luminosité est faible et la consommation d'énergie doit être minimisée. Ils sont particulièrement adaptés aux applications mobiles telles que les appareils portables et les équipements de surveillance.
  • Affichage à cristaux liquides transflectifs TLCD : Les écrans TLCD combinent les avantages des écrans LCD et RLCD. Ils sont utilisés dans les applications où la luminosité varie en fonction des conditions d'éclairage et où une consommation d'énergie minimale est importante.
  • Affichage à plasma : Les écrans à plasma sont utilisés dans les applications industrielles nécessitant une haute résolution et une grande taille d'écran, tels que les murs vidéo et les panneaux publicitaires. Ils ont une longue durée de vie et une luminosité élevée, mais une consommation d'énergie plus élevée que les autres types d'affichage.

Ces types d'affichage ont chacun leurs avantages et leurs inconvénients, et le choix dépendra des exigences spécifiques de l'application industrielle en question.

Quels types de connectique ont des écrans industriels ?

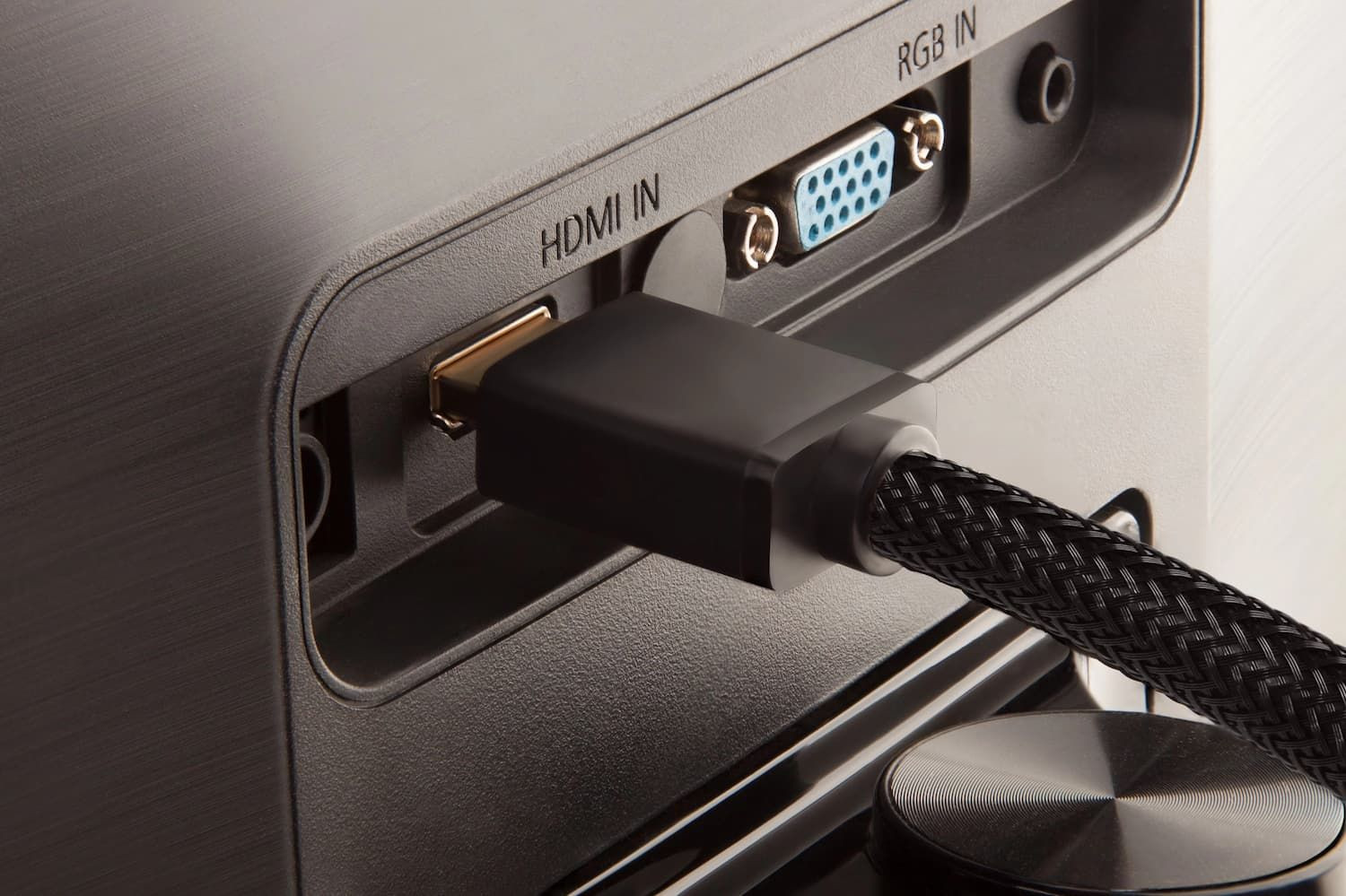

Connecteurs écrans industriels

Les écrans industriels peuvent avoir différents types de connectiques en fonction de leurs spécifications et de leur utilisation prévue. Voici quelques exemples de connectiques que l'on peut trouver sur les écrans industriels :

  • VGA : Cette connectique est couramment utilisée pour les écrans industriels et permet de transmettre un signal vidéo analogique.
  • DVI : Cette connectique est similaire à la VGA, mais elle permet de transmettre un signal vidéo numérique.
  • HDMI : Cette connectique est de plus en plus courante sur les écrans industriels modernes et permet de transmettre des signaux vidéo et audio numériques de haute qualité.
  • DisplayPort : Cette connectique est également utilisée pour transmettre des signaux vidéo et audio numériques de haute qualité.
  • USB : Les écrans industriels peuvent également comporter des ports USB pour permettre la connexion de périphériques externes tels que des souris, des claviers, des disques durs ou des imprimantes.
  • Ethernet : Certaines écrans industriels peuvent inclure une connectique Ethernet pour permettre une connexion réseau filaire.
  • Wi-Fi : Les écrans industriels peuvent également comporter des modules Wi-Fi intégrés pour permettre une connexion sans fil à un réseau.

Ces connectiques ne sont pas exhaustives et d'autres types peuvent être présents en fonction des spécifications de l'écran industriel.

Quels types de résolution ont des écrans industriels ?

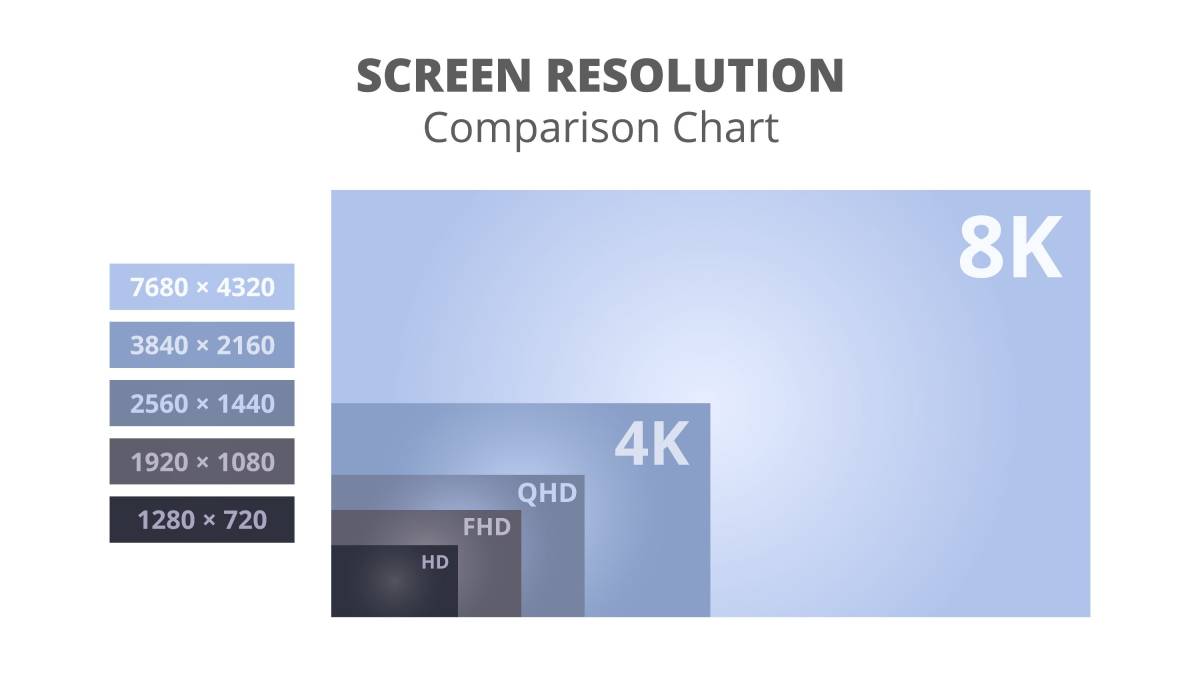

Définition/résolution des écran industriels

La résolution d'un écran industriel est la quantité de pixels qui peuvent être affichés sur l'écran, généralement mesurée en pixels horizontaux par pixels verticaux. Elle est importante car elle détermine la netteté et la clarté de l'affichage. Les écrans industriels ont généralement des résolutions plus élevées que les écrans grand public pour répondre aux besoins des applications industrielles, qui nécessitent souvent une grande précision et une lisibilité optimale. La résolution dépend aussi du type d'écran et de son utilisation prévue, et peut varier considérablement en fonction des spécifications de chaque modèle d'écran industriel.

Exemples de résolutions d'écrans industriels

Format Ratio Acronyme Résolution
VGA 4/3 Video Graphics Array 640 x 480 pixels
SVGA 4/3 Super Visual Graphics Array 800 x 600 pixels
XGA 4/3 eXtended Graphics Array 1024 x 768 pixels
SXGA 5/4 Super eXtended Graphics Array 1280 x 1024 pixels
HD 16/9 Haute Définition 1280 x 720 pixels
FHD 16/9 Full High Definition 1920 x 1000 pixels
QHD 16/9 Quad High Definition 2560 x 1440 pixels
UHD 16/9 Ultra Haute Définition 3840 x 2160 pixels
4K - - 4096 x 2160 pixels
