Comment choisir un Panel PC industriel ? Les critères techniques essentiels

Avant de sélectionner un modèle, il est recommandé de vérifier :

1. L'application et le logiciel : IHM, SCADA, MES, traçabilité ou logiciel métier.

2. Le processeur et la mémoire : ressources nécessaires à l'exécution des applications.

3. L'écran et le tactile : diagonale, résolution, format, luminosité et technologie tactile.

4. Le système d'exploitation : compatibilité Windows, Windows IoT, Linux ou Android selon le modèle.

5. La connectique : Ethernet, USB, ports série et interfaces spécifiques.

6. L'environnement : température, poussière, humidité, vibrations et indice IP.

7. Le montage et l'alimentation : encastrement, VESA, fixation et tension d'entrée.

8. La maintenance et la pérennité : disponibilité, stockage, possibilités d'évolution et remplacement.

Ces éléments permettent d'établir un cahier des charges technique avant de comparer les équipements.

Le logiciel utilisé constitue le point de départ du choix.

Une interface opérateur affichant des états machine et des commandes simples ne sollicite pas les mêmes ressources qu'une application de supervision centralisant des alarmes, des historiques et des données de production.

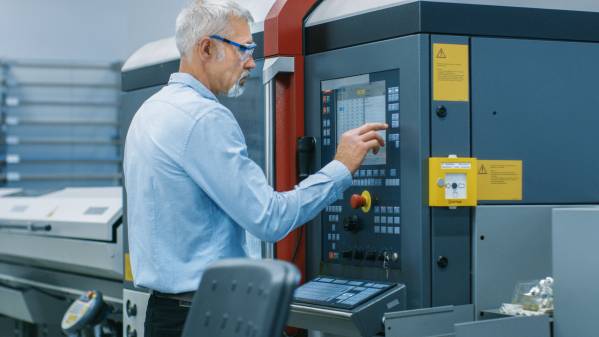

Pour une IHM de machine, les critères prioritaires peuvent être la compatibilité logicielle, la réactivité tactile, la connectique et l'intégration au pupitre.

Pour un poste de supervision SCADA, il convient de vérifier les prérequis du logiciel, la quantité de mémoire, les performances du processeur et la capacité de stockage des données locales.

Pour les applications de traçabilité, MES ou gestion de production, la compatibilité avec les périphériques, le réseau et les logiciels métiers peut devenir déterminante.

Il est également utile de préciser le fonctionnement attendu : exécution d'une seule application, multitâche, fonctionnement continu, accès distant ou enregistrement local de données.

Cette première analyse évite de choisir un matériel insuffisant ou excessivement performant par rapport au besoin réel.

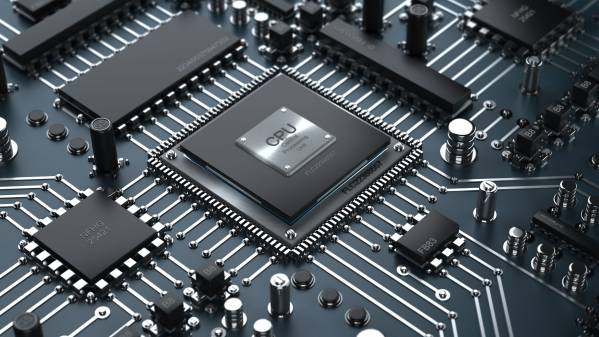

Quel processeur pour un Panel PC industriel ?

Le processeur doit être sélectionné à partir des ressources requises par l'application.

Les plateformes basse consommation, notamment certains processeurs Intel N-Series, peuvent convenir aux applications d'IHM, de contrôle machine et de supervision légère, lorsque les prérequis logiciels le permettent.

Les processeurs Intel Core et Core Ultra, selon les références disponibles, répondent à des besoins plus importants de calcul, de multitâche et d'exécution de logiciels industriels exigeants. Découvrez nos Panel PC puissants.

Certaines plateformes ARM peuvent également être pertinentes pour des applications spécifiques développées sous Linux ou Android.

La fréquence et le nombre de cœurs ne suffisent pas à eux seuls pour comparer deux équipements. Il faut également tenir compte de la génération du processeur, du comportement thermique, des capacités graphiques et de la configuration complète.

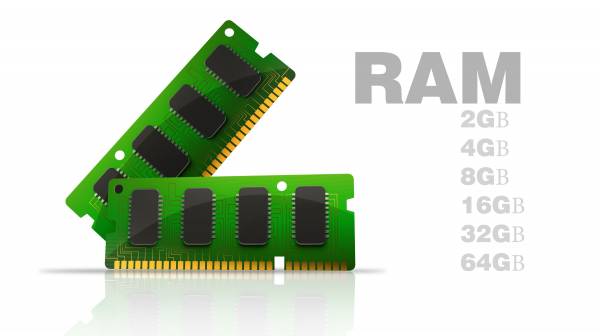

Quelle quantité de mémoire RAM prévoir ?

La mémoire vive influence la capacité du Panel PC à exécuter plusieurs tâches et à manipuler les données nécessaires au logiciel.

Pour définir la capacité appropriée, il faut examiner :

• Les prérequis minimaux et recommandés du système d'exploitation.

• La mémoire nécessaire aux logiciels industriels.

• Le nombre d'applications exécutées simultanément.

• Les possibilités d'extension de la mémoire.

Selon les modèles, la RAM peut être soudée ou installée sur des modules remplaçables. Ce point mérite une attention particulière lorsqu'une évolution future est envisagée.

Le choix doit rester cohérent avec les besoins réels de l'application et sa durée d'utilisation prévue.

La taille de l'écran doit être déterminée en fonction des informations à afficher, de la distance de lecture et de l'espace disponible.

Une interface présentant quelques commandes et indicateurs peut utiliser un écran compact. Un poste de supervision affichant plusieurs fenêtres, courbes ou tableaux peut nécessiter une surface d'affichage plus importante.

Découvrez nos différents tailles de Panel PC :

• Panel PC compact de 7" à 10,4"
• Panel PC de taille standard de 12" à 17"
• Panel PC grande taille de 18,5" à 27"

Le format de l'écran doit également être pris en compte :

• 4:3 : format utilisé sur certaines interfaces et installations industrielles existantes.

• 5:4 : notamment associé aux écrans SXGA de 1280 × 1024 pixels.

• 16:9 : format panoramique adapté à de nombreuses interfaces logicielles.

• 16:10 : format offrant une hauteur d'affichage différente du 16:9.

La résolution doit être compatible avec l'interface logicielle et suffisamment élevée pour garantir la lisibilité des éléments affichés.

Pour remplacer un Panel PC existant, la taille seule ne suffit pas : les dimensions extérieures, la découpe d'encastrement et le format d'affichage doivent également être vérifiés.

La technologie tactile influence directement les conditions d'utilisation du poste opérateur.

Le tactile capacitif projeté (PCAP) permet notamment la prise en charge du multipoint lorsque le modèle le prévoit. Il convient à de nombreuses interfaces nécessitant une navigation tactile fluide.

Le tactile résistif fonctionne par pression et peut être intéressant lorsque l'application nécessite une interaction avec certains types de gants ou un mode de commande spécifique.

Le choix doit prendre en compte les gestes réalisés, l'utilisation de gants, la présence éventuelle d'humidité et les conditions de nettoyage.

Il faut également vérifier les caractéristiques exactes de la dalle tactile : nombre de points de contact, surface de protection, compatibilité avec les gants et conditions d'utilisation prévues.

Le système d'exploitation doit être compatible avec l'application industrielle, ses pilotes et les périphériques utilisés.

Selon les références, les Panel PC peuvent prendre en charge Windows, certaines éditions Windows IoT, Linux ou Android.

Avant de choisir un équipement, il convient de vérifier :

• La version exacte du système d'exploitation prise en charge.

• Les prérequis de l'application métier.

• La disponibilité des pilotes nécessaires.

• La compatibilité des interfaces réseau et périphériques.

• Les exigences de mises à jour et de maintenance logicielle.

La compatibilité du matériel avec un système d'exploitation ne garantit pas automatiquement celle d'un logiciel industriel particulier.

Il est donc préférable de valider la configuration complète plutôt que de sélectionner un Panel PC sur le seul critère de son système d'exploitation.

La connectique doit correspondre aux équipements auxquels le Panel PC sera raccordé.

Les interfaces à examiner comprennent notamment les ports Ethernet, USB et les ports série RS-232, RS-422 ou RS-485, selon les modèles.

Certaines applications peuvent aussi nécessiter une sortie vidéo, une connexion Wi-Fi, une interface réseau supplémentaire ou des extensions spécifiques.

Le nombre de connecteurs ne suffit pas : leur type et leurs fonctions doivent être compatibles avec l'installation.

Pour un système de supervision, il est important de vérifier les besoins de communication avec les automates et les équipements réseau.

Pour un poste de traçabilité, les périphériques peuvent comprendre des lecteurs de codes-barres, imprimantes ou autres dispositifs de saisie.

Les protocoles industriels nécessaires doivent également être pris en compte, sans supposer qu'un port Ethernet ou série garantit à lui seul leur prise en charge.

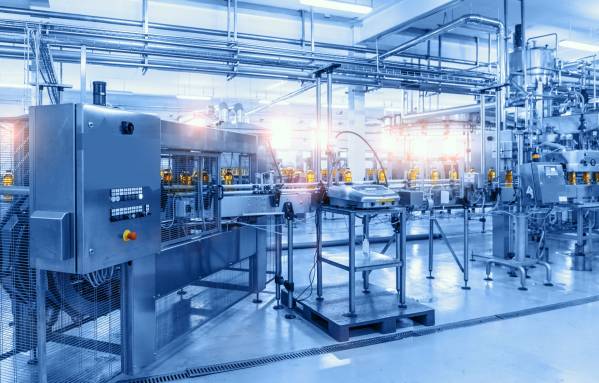

Les conditions d'installation influencent la conception et les caractéristiques requises.

Dans un atelier, les principales contraintes peuvent être la poussière, les projections d'eau, les vibrations, la température ou les opérations de nettoyage.

Pour une installation en extérieur ou dans un véhicule, il faut notamment examiner la luminosité, la plage de température, l'alimentation électrique et la résistance aux sollicitations mécaniques.

Luminosité et lisibilité

La luminosité est exprimée en cd/m², également appelés nits.

Un écran standard peut convenir à un poste intérieur avec un éclairage maîtrisé. Une installation exposée à une forte luminosité ambiante peut nécessiter une dalle plus lumineuse et des traitements adaptés pour limiter les reflets.

La lisibilité dépend aussi du contraste, de la surface de l'écran et de son orientation.

Découvrez nos Panel PC haute luminosité.

Indice de protection IP

L'indice IP indique le niveau de protection d'une enveloppe contre la pénétration de corps solides et d'eau selon des conditions d'essai définies.

Il est essentiel de distinguer une protection IP en face avant d'une protection portant sur l'ensemble du boîtier.

Le niveau nécessaire dépend de l'exposition réelle, du montage et des opérations d'entretien.

Température, vibrations et certifications

La plage de température de fonctionnement doit être adaptée aux conditions réellement rencontrées.

Les éventuelles exigences de résistance aux vibrations, aux chocs ou de conformité à des normes sectorielles doivent également être identifiées.

Dans les secteurs ferroviaire, médical ou embarqué, des exigences spécifiques peuvent s'appliquer selon l'installation.

Ces caractéristiques ne sont pas communes à tous les Panel PC : elles doivent être vérifiées individuellement pour le modèle et la configuration retenus.

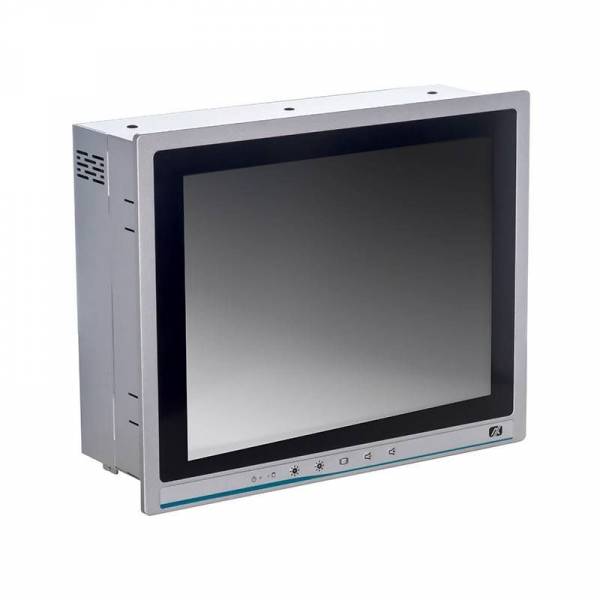

Montage et intégration

Les principales possibilités d'installation comprennent l'encastrement dans un pupitre, la fixation VESA, le montage mural ou l'installation sur bras, selon les références.

Pour un modèle encastrable, il faut relever la découpe nécessaire, la profondeur disponible, les dimensions hors tout et les contraintes de fixation.

La disposition des connecteurs et l'accès aux éléments de maintenance doivent également être anticipés.

Alimentation électrique

La tension d'entrée du Panel PC doit être compatible avec l'alimentation disponible.

Certaines installations nécessitent des caractéristiques supplémentaires concernant les variations de tension ou les perturbations électriques.

Il est important de vérifier ces paramètres avant l'intégration du matériel, en particulier dans les applications embarquées.

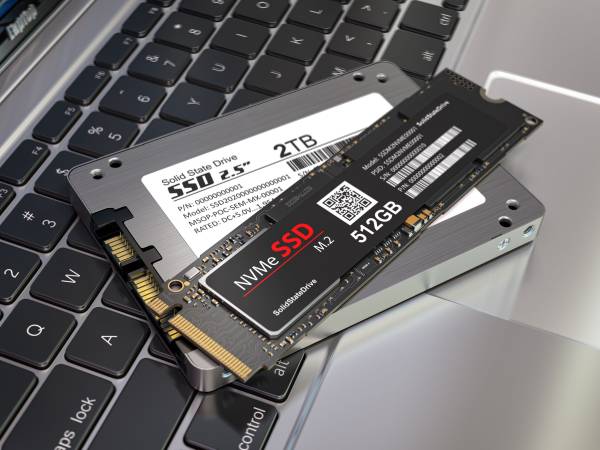

Stockage et maintenance

Le support de stockage doit offrir une capacité adaptée aux logiciels et aux données enregistrées localement.

Selon les modèles, plusieurs types de SSD et d'interfaces de stockage peuvent être disponibles.

Les possibilités de remplacement du support, de sauvegarde des données et d'accès aux composants sont également à considérer pour faciliter la maintenance.

Le remplacement d'un Panel PC existant nécessite une vérification plus complète que le simple choix d'un écran équivalent.

Six points sont essentiels :

1. Compatibilité logicielle : système d'exploitation, applications et pilotes.

2. Dimensions mécaniques : taille extérieure, découpe d'encastrement et fixation.

3. Affichage et tactile : résolution, format, technologie tactile et compatibilité de l'interface.

4. Connectique : nombre, type et disposition des ports nécessaires.

5. Alimentation : tension et raccordement électrique.

6. Performances et environnement : processeur, mémoire, stockage, température et protection.

Une référence de remplacement peut présenter des performances supérieures tout en nécessitant des adaptations mécaniques ou logicielles.

Pour limiter les modifications sur une installation existante, il est recommandé de comparer l'ancienne configuration et les contraintes d'intégration avant de retenir un nouveau modèle.

Ce tableau permet d'établir une première liste de critères, à compléter avec les exigences propres au projet.
