Datasheet technique
Présentation

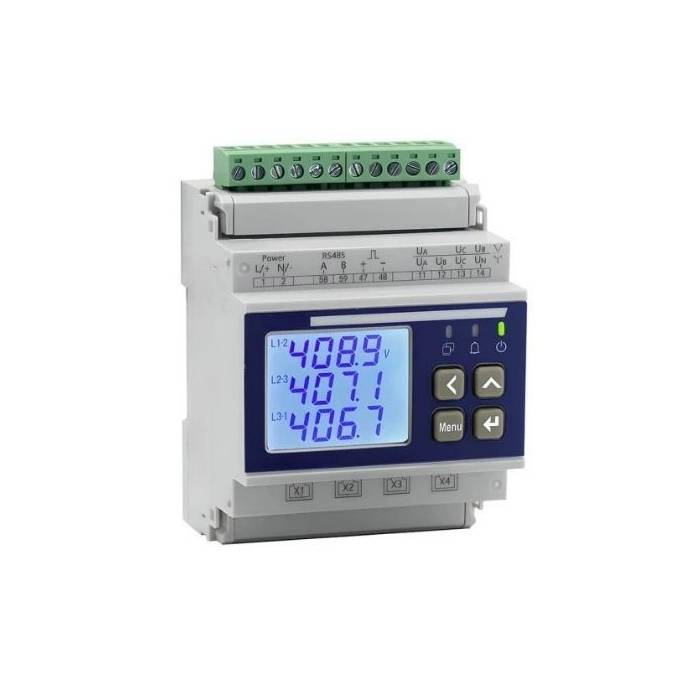

-Présentation Centrale de mesure d'énergie 4 voies triphasées ou 12 voies monophasées
La centrale de mesure multi-entrées CCM-ENER-L1 permet la mesure complète et précise des grandeurs électriques de plusieurs circuits à partir d’un seul équipement compact.
Conçue pour l’analyse énergétique multi-départs, elle accepte jusqu’à :
- 4 circuits triphasés
- 12 circuits monophasés
Grâce à ses entrées pour transformateurs de courant et à son port de communication Modbus, la centrale de mesure CCM-ENER-L1 assure une acquisition fiable des données et leur transmission vers un système de supervision externe.
Son format Rail-DIN 4 modules facilite l’intégration en tableau électrique, même dans des environnements contraints.
Un afficheur déroulant intégré permet la consultation locale des principales grandeurs électriques, tandis que la communication Modbus entièrement programmable autorise la remontée des mesures vers un superviseur ou un logiciel de gestion énergétique.
Grandeurs électriques mesurées
La centrale de mesure CCM-ENER-L1 couvre l’ensemble des paramètres nécessaires à une analyse énergétique et qualitative détaillée :
- Tension
- Courant
- Puissances actives
- Puissances réactives
- Facteur de puissance
- Fréquence
- Énergies importées et exportées
- Valeurs extrêmes (min/max)
- Déséquilibres
- Harmoniques
Cette profondeur de mesure permet :
- Le suivi précis des consommations par circuit
- L’analyse des performances électriques
- L’identification des déséquilibres réseau
- L’optimisation énergétique des installations
Intégration et supervision
La centrale est compatible avec les systèmes Modbus RS485, ainsi qu’avec les variantes Modbus TCP/IP selon modèle.
L’exploitation des données est facilitée par :
- Un logiciel de visualisation gratuit fourni
- La configuration complète via Modbus
- Le paramétrage à distance
- L’export des données pour analyse
La visualisation des mesures, la configuration des paramètres et l’export des informations s’effectuent en quelques clics, garantissant un suivi énergétique structuré et exploitable.
Applications typiques
La centrale de mesure d'énergie CCM-ENER-L1 est adaptée aux environnements nécessitant un suivi multi-départs :
- Tableaux électriques industriels
- Bâtiments tertiaires
- Installations techniques multi-circuits
- Projets d’optimisation énergétique
- Suivi de performance et qualité réseau
Comparatif fonctions CCM-ENER-L101-RJ et CCM-ENER-L101-RJ-TCP
| Fonctions | CCM-ENER-L101-RJ | CCM-ENER-L101-RJ-TCP |
| Enregistrement énergies et puissances | ✔️ | |
| Port RS-485 Modbus RTU | ✔️ | |
| Port Ethernet Modbus TCP/IP | ✔️ | |
| Emetteur d'impulsions | ✔️ | ✔️ |
Versions disponibles
|
Ref. |
Description |
|
CCM-ENER-L101-RJ |
Centrale de mesure d’énergie Port RS-485 Modbus RTU |
|
CCM-ENER-L101-RJ-TCP |
Centrale de mesure d’énergie Port Ethernet Modbus TCP |
👉 Contactez nos équipes pour une étude technique ou pour valider la compatibilité avec votre architecture existante.
