-Présentation Automate programmable modulaire PLC XGT puissant et jusqu'à 6144 E/S

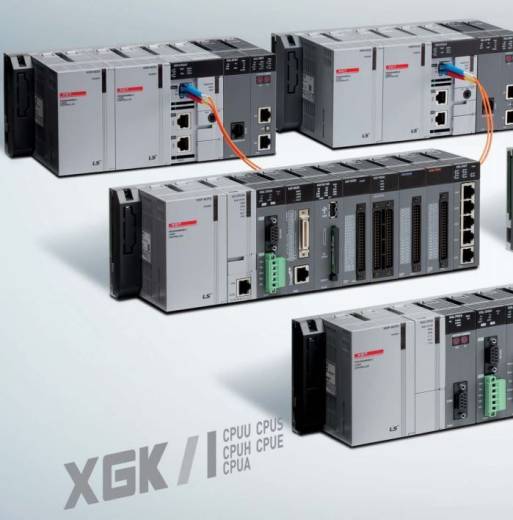

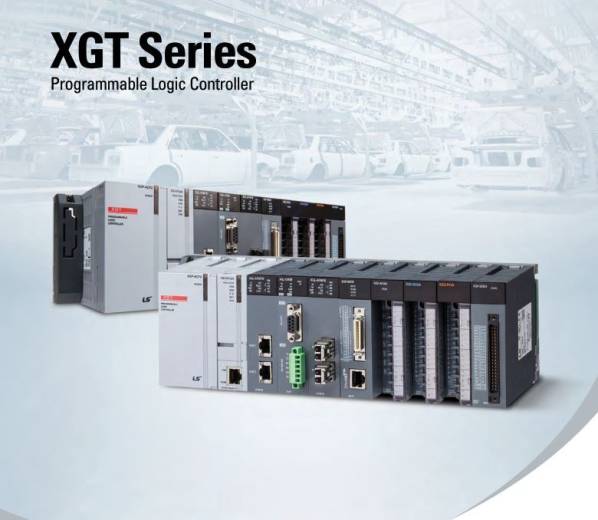

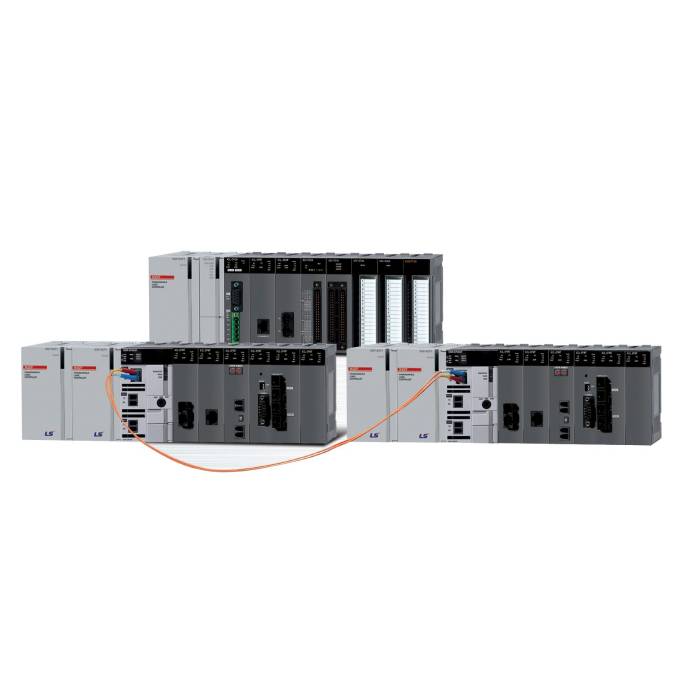

Nous avons le plaisir de vous présenter l'automate programmable XGT série XGK/XGI de notre partenaire LS Electric. Ce PLC modulaire compte jusqu'à 6144 Entrées/Sorties configurables (voir le tableau des modèles détaillés ci-dessous). Cet automate programmable prend en charge des modules CPU, d'extension (alimentation, E/S digitales, E/S analogiques, températures, compteur haute vitesse, motion...) et de communication réseaux : RAPIEnet, EtherNET/IP, Profibus-DP, DeviceNET... Retrouvez ci-dessous les tableaux récapitulatifs de tous les modules disponibles.
Liste des Modules CPU
| Modèles |
Nombre E/S |
Vitesse traitement |
Taille mémoire |
Interface intégrée |
|---|---|---|---|---|
|
XGK-CPUUN / XGI-CPUUN |
6 144 | 8,5 ns | 256k (2Mo) | Port Ethernet |
|
XGK-CPUU / XGI-CPUU |
6,144 | 28 ns | 128k (1Mo) | - |
|
XGK-CPUH / XGI-CPUH |
6 144 | 28 ns | 64 k (512Ko) | - |
|
XGK-CPUHN / XGI-CPUHN |
6 144 | 8,5 ns | 128k (1Mo) | Port Ethernet |
| XGK-CPUSN | 3 072 | 8,5 ns | 64k (512Mo) | Port Ethernet |
| XGK-CPUA | 3 072 | 28 ns | 32k | - |
|
XGK-CPUS / XGI-CPUS |
3 072 | 84 ns | 32k (128Ko) | - |
|
XGK-CPUE / XGI-CPUE |
1 536 | 84 ns | 16k (64Ko) | - |
Liste des Modules d'extension
Modules d'alimentation
| Modèles |
VAC |
VDC |
|---|---|---|
| XGP-ACF1 | libre |
5 VDC - 3 A ou 24 VDC - 0,6 A |
| XGP-ACF2 | libre | 5 VDC - 6 A |
| XGP-AC23 | 220 VAC | 5 VDC - 8,5 A |
| XGP-DC42 | - | 5 VDC - 6 A |
Modules d'entrées
| Modèles |
Nombre d'E/S |
Type alimentation |
|---|---|---|
| XGI-A21A | 8 | 220 VAC |
| XGI-D21A | 8 | 24 VDC |
| XGI-A12A | 16 | 110 VAC |
| XGI-D22A | 16 | 24 VDC |
| XGI-D22B | 16 | 24 VDC |
| XGI-D24A | 32 | 24 VDC |
| XGI-D24B | 32 | 24 VDC |
| XGI-D28A | 64 | 24 VDC |
| XGI-D28B | 64 | 24 VDC |
Modules de sortie
| Modèles |
Nombre d'E/S |
Type de sortie |
|---|---|---|
| XGQ-RY1A | 8 | Relais |
| XGQ-RY2A | 16 | Relais |
| XGQ-RY2B | 16 | Relais |
| XGQ-SS2A | 16 | TRIAC |
| XGQ-TR1C | 8 | Transistor |
| XGQ-TR2A | 16 | Transistor |
| XGQ-TR2B | 16 | Transistor |
| XGQ-TR4A | 32 | Transistor |
| XGQ-TR4B | 32 | Transistor |
| XGQ-TR8A | 64 | Transistor |
| XGQ-TR48B | 64 | Transistor |
Modules spéciaux
| Modèles | Type | Spécification |
|---|---|---|
| XGF-AV8A | Entrée analogique | x8 entrées tension |
| XGF-AC8A | Entrée analogique | x8 entrées courant |
| XGF-AD8A | Entrée analogique | x8 entrées tension/courant |
| XGF-AD4S | Entrée analogique | x4 entrées isolées, tension/courant |
| XGF-AD16A | Entrée analogique | x16 entrées tension/courant |
| XGF-AW4S | Entrée analogique | x4 entrées isolées tension/courant en entrée, 2 fils |
| XGF-DV4A | Sortie analogique | x4 sorties tension |
| XGF-DC4A | Sortie analogique | x4 sorties courant |
| XGF-DV8A | Sortie analogique | x8 sorties tension |
| XGF-DC8A | Sortie analogique | x8 sorties courant |
| XGF-DV4S | Sortie analogique | x4 sorties tension isolées |
| XGF-DC4S | Sortie analogique | x4 sorties courant isolées |
| XGF-AH6A | E/S analogique |
x4 entrées tension/courant et x2 sorties tension/courant |
| XGF-HO2A | Compteur haute vitesse | x2 entrées d'impulsions (OC) |
| XGF-HD2A | Compteur haute vitesse | x2 entrées d'impulsions (LD) |
| XGF-PO1H-PO4H | Positionnement | 1 à 4 axes, Open Collector |
| XGF-PD1H-PD4H | Positionnement | 1 à 4 axes, Line Drive |
| XGF-PN8A | Positionnement (réseau) | 8 axes, EtherCAT Net. Standard LS |
| XGF-PN8B | Positionnement (réseau) | 8 axes,EtherCAT Net. Standard |
| XGF-PM32E | Module motion | 32 axes, EtherCAT Standard |
| XGF-TC4S | Contrôle température | x4 entrées thermocouple |
| XGF-RD4A | Contrôle température | x4 entrées RTD |
| XGF-RD4S | Contrôle température | x4 entrées RTD isolés |
| XGF-TC4UD | Contrôleur température |
x4 entrées tension/courant/RTD/TC - x8 sorties courant/TC - x4 boucles de contrôle |
| XGF-TC4RT | Contrôleur température |
x4 entrées RTD - x4 sorties RTD - x4 boucles de contrôle |
| XGF-SOEA | Entrée évènement | 32 points, 24 VDC |
| XGF-DL16A | Datalogger |
USB 2.0, CF2001, 16 Go max., 32 points -1 slot (22 points en entrée, 10 points en sortie) |
Liste des Modules réseaux
| Modèles | Réseaux | Spécification |
|---|---|---|
| XGL-EFMTB |
RAPIEnet + :
|
x2 Twisted fair, maître/client |
| XGL-EFMFB | x2 Fibre optique, maître/client | |
| XGL-EFMHB | Twisted fair / Fibre optique, maître/client | |
| XGL-DBDT | x2 Twisted pair - Expansion driver | |
| XGL-DBDF | x2 Fibre optique - Expansion driver | |
| XGL-DBDH | Fibre optique/Twisted pair - Expansion driver | |
| XOL-ES4T | x4 Twisted pair stand alone switch | |
| XOL-ES4H |
x2 Twisted pair stand alone switch x2 Fibre optique stand alone switch |
|
| XGL-EH5T | Open Ethernet switching hub | |
| XGL-CH2B | Cnet - Computer Link |
x1 RS-232C - x1 RS-422/485 |
| XGL-C22B | x2 RS-232C | |
| XGL-C42B | x2 RS-422/485 | |
| XGL-DMEB | Dnet - DeviceNET | DeviceNET, maître |
| XGL-DSEB | DeviceNET, esclave | |
| XGL-PMEB | Pnet - Profibus-DP | Profibus-DP, maître |
| XGL-PSRA | Profibus-DP, esclave - interface à distance | |
| XGL-PSEA | Profibus-DP, esclave | |
| XGL-RMEB | Rnet | Rnet, maître, TP |
| GOL-RR8T | Rnet stand alone repeater hub | |
| XGL-FMEA | Fnet | Fnet, maître |
| XGL-BIPT | BacNET/IP | BACnet client/serveur |
| XGL-EIMT | RAPIEnet v1 | x2 Twisted fair, RAPIEnet |
| XGL-EIMF | x2 Fibre optique, RAPIEnet | |
| XGL-EIMH | RAPIEnet, Twisted fair, Fibre optique | |
| XGL-EIPT | EtherNET/IP | x2 Twisted fair, Ethernet industriel |
