PCI Express (PCIe) : Guide technique complet sur architecture et performances

Qu'est-ce que PCIe ?

PCIe (Peripheral Component Interconnect Express) est un bus d’interconnexion série haut débit qui relie les composants internes d’un ordinateur — tels que les cartes graphiques, SSD NVMe et cartes réseau — à la carte mère, en remplaçant les architectures plus anciennes comme PCI ou AGP. Il s’appuie sur une communication point-à-point et sur un système de lanes* permettant d’ajuster la bande passante en fonction du périphérique connecté.

Le standard est défini et maintenu par le PCI-SIG (PCI Special Interest Group), un consortium industriel chargé d’assurer l’interopérabilité, la compatibilité ascendante et l’évolution technologique de l’écosystème PCI Express.

Les dernières générations – PCIe 4.0, 5.0 puis 6.0 – illustrent une progression très rapide : chaque itération double la bande passante et augmente la fréquence de transmission (atteignant 64 GT/s pour PCIe 6.0), ce qui répond aux besoins des domaines à forte intensité de données tels que l’IA, le HPC (High Performance Computing), les serveurs, la vision industrielle ou l’edge computing.

Cette évolution dépasse largement les exigences du marché grand public, confirmant que la roadmap PCIe est principalement tirée par les applications professionnelles et industrielles.

Découvrez nos PC Industriel avec slots PCIe

Les “lanes” : comment fonctionne la connexion PCIe

Chaque périphérique PCIe communique avec le système via des lignes dédiées appelées lanes, composées d’une paire de signaux pour la transmission et la réception des données.

Une seule lane est appelée x1.
Les connexions plus larges sont notées x4, x8, x16 ou x32, offrant une bande passante proportionnellement plus grande.

Cette conception flexible permet à PCIe de prendre en charge des cartes d’entrée de gamme comme des GPU ou des SSD hautes performances.

Remarques techniques

Les cartes peuvent être insérées dans un slot plus large, mais elles ne bénéficieront que du nombre de lanes qu’elles supportent.

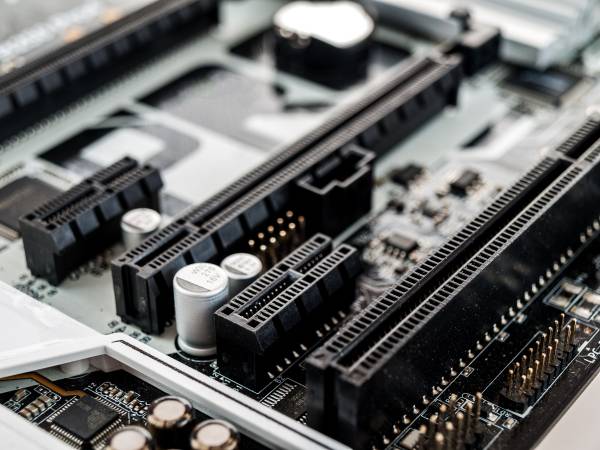

Les slots PCIe sur les cartes mères sont mécaniquement codés pour x1, x4, x8 et x16, mais certains slots x16 peuvent accepter des cartes x1 ou x8.
Les GPU d'aujourd'hui nécessitent généralement un slot x16 pour exploiter pleinement la bande passante disponible.

Architecture technique et protocole PCIe / PCI Express

Le protocole PCIe est structuré en trois couches principales.

Transaction Layer

Gère l’adressage, l’assemblage et la transmission des paquets de données.
Permet le multiplexage des transactions et l’interfaçage avec le système d’exploitation.

Data Link Layer

Garantit l’intégrité des données avec détection et correction des erreurs.
Fournit un mécanisme d’accusé de réception pour chaque paquet.

Physical Layer

Signaux différentielles à haute fréquence, codage binaire ou PAM4 selon la génération.
Gère l’encodage/décodage, le câblage et les aspects électriques.

Fonctionnalités avancées

Cette architecture permet une grande scalabilité et robustesse, avec des fonctionnalités avancées comme le hot-plug (insertion et retrait à chaud des périphériques), la correction d’erreurs avancée (cinluant le recalage automatique de signal) et le support des liens multi-lanes avec agrégation dynamique.

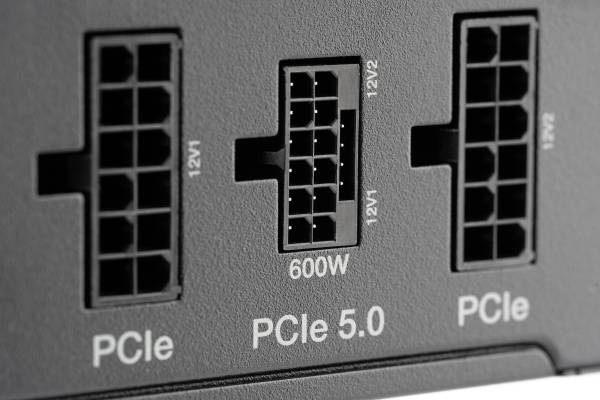

Connecteur d'alimentation PCIe

Pour les cartes consommant plus que ce que le slot peut fournir (typiquement GPU hautes performances), PCIe prévoit des connecteurs d’alimentation :

6 broches → jusqu’à 75 W
8 broches → jusqu’à 150 W
6+2 broches → flexible selon la carte

Pour certains GPU très puissants, plusieurs connecteurs sont utilisés pour atteindre 300 W et plus.

Ces connecteurs sont séparés du slot PCIe mais font partie de l’écosystème PCIe côté alimentation.

Générations PCIe et bande passante

PCIe évolue régulièrement pour suivre les besoins croissants des applications. Découvrez ci-dessous un tableau comparatif simple des différentes générations PCIe.

Génération PCIe	Débit par Lane	Bande passante x16	Année de sortie
PCIe 1.0	2,5 GT/s (~250 Mo/s)	~4 Go/s	2003
PCIe 2.0	5 GT/s (~500 Mo/s)	~8 Go/s	2007
PCIe 3.0	8 GT/s (~1 Go/s)	~16 Go/s	2010
PCIe 4.0	16 GT/s (~2 Go/s)	~32 Go/s	2017
PCIe 5.0	32 GT/s (~4 Go/s)	~64 Go/s	2019
PCIe 6.0	64 GT/s avec PAM4 + FEC	~128 Go/s	2022

💡 Points importants :

Chaque génération double la vitesse de transfert par lane.
PCIe est rétrocompatible, mais la vitesse effective est limitée par la génération la plus basse présente.
PCIe 6.0 introduit PAM4 (4 niveaux de signal par cycle) et FEC (Forward Error Correction) pour garantir l’intégrité des données à très haut débit.

Cas d'usage et importance de PCIe / PCI Express

Cartes graphiques (GPU) : Aujourd'hui, Les GPU utilisent des connexions PCIe x16 pour gérer de grands flux de données nécessaires au gaming, à l’intelligence artificielle ou aux simulations scientifiques.
Stockage SSD NVMe : SSD PCIe atteignant plusieurs Go/s, beaucoup plus rapide que SATA.
Centres de données & HPC : FPGA, contrôleurs réseau et accélérateurs d’IA exploitent PCIe pour la faible latence et la bande passante élevée.
Extensions industrielles : cartes d’acquisition, modules d’E/S, et systèmes embarqués (PC Fanless, PC Industriel) utilisent PCIe pour la modularité et la performance.

FAQ - PCIe / PCI Express

Qu'est-ce qui se branche en PCIe ?

PCIe permet de connecter des cartes graphiques (GPU), SSD NVMe, cartes réseau, cartes RAID, FPGA et autres périphériques d’extension haute vitesse directement à la carte mère.

Comment savoir PCIe3 ou 4 ?

Pour déterminer la génération PCIe de votre slot ou carte :

Vérifiez les spécifications de votre carte mère ou CPU (souvent indiquées x16 PCIe 3.0, x16 PCIe 4.0).
Utilisez des outils logiciels comme CPU-Z qui indiquent la génération et le nombre de lanes actives.
Notez que la bande passante effective dépend de la génération la plus basse entre la carte et le slot.

C'est quoi un câble PCIe ?

Un câble PCIe est utilisé pour fournir une alimentation supplémentaire aux cartes nécessitant plus de puissance que ce que le slot PCIe peut délivrer, typiquement pour les GPU. On retrouve les connecteurs 6 broches, 8 broches ou 6+2 broches.

C'est quoi PCIe SSD ?

Un PCIe SSD est un disque SSD qui utilise l’interface PCIe pour transférer les données, offrant des vitesses beaucoup plus élevées qu’un SSD SATA classique. Les SSD NVMe exploitent généralement PCIe 3.0, 4.0 ou 5.0.

Où brancher PCIe sur carte mère ?

Les cartes PCIe se branchent dans les slots PCIe de la carte mère. Les slots sont codés mécaniquement : x1, x4, x8 ou x16, selon le nombre de lanes disponibles et la taille physique de la carte.

Qu'est-ce qu'une carte PCIe ?

Une carte PCIe est un périphérique d’extension conçu pour se connecter via l’interface PCIe, comme un GPU, une carte réseau, un SSD NVMe ou une carte d’acquisition.

Qu'est-ce que le protocole PCIe ?

Le protocole PCIe définit la communication entre la carte et la carte mère, structurée en trois couches :

Transaction Layer : gestion des paquets de données.
Data Link Layer : fiabilité et correction d’erreurs.
Physical Layer : signaux, codage et connexion électrique.

Qu'est-ce que le PCIe ?

PCIe (Peripheral Component Interconnect Express) est une norme d’interface haute vitesse qui relie les composants matériels à la carte mère, offrant bande passante élevée, faible latence et compatibilité évolutive.

Quel port PCIe pour carte graphique ?

Les cartes graphiques d'aujourd'hui nécessitent un slot PCIe x16, qui fournit le nombre maximal de lanes pour exploiter pleinement la bande passante.

Quelle est la différence entre PCI et PCIe ?

PCI est une ancienne norme parallèle, tandis que PCIe est une interface série point-à-point offrant :

Bande passante plus élevée
Latence plus faible
Compatibilité avec les générations futures

Quelle est la différence entre un slot PCIe et un connecteur d'alimentation PCIe ?

Slot PCIe : emplacement sur la carte mère pour connecter une carte d’extension.
Connecteur d’alimentation PCIe : câble ou connecteur fournissant un courant supplémentaire aux cartes consommant plus de puissance que ce que le slot peut fournir (typique pour les GPU hautes performances).

Qu'est-ce que PCIe - PCI Express ?
