Pupitre opérateur encastrable PA2 avec écran tactile de 4,3 à 10,1 pouces

Terminal IHM écran tactile résistif 4,3" à 10,1" IP54 x3 ports COM PA2 Cermate

Ref : PA2

PA2, la gamme de pupitre opérateur Cermate IP54 avec écran tactile de 4,3", 7" et 10,1", luminosité jusqu'à 350 nits, compatible avec plus de 350 protocoles de communication, ports USB, ports de communication RS-232, RS-422/485, RS-485...

Quantité

Demander plus d'informations

Ce produit est actuellement en rupture de stock. Il sera réapprovisionné prochainement.

Datasheet technique

Présentation

Présentation Terminal IHM écran tactile résistif 4,3" à 10,1" IP54 x3 ports COM PA2 Cermate

Nous avons le plaisir de vous présenter l'interface homme machine (IHM) PA2 de notre partenaire Cermate. Ce modèle très économique vous est proposé en trois modèles d'écran de taille 4,3", 7" ou 10,1 pouces TFT LCD avec rétroéclairage LED.

Le pupitre opérateur encastrable PA2 intégre également deux ports USB, trois ports de communication RS-232, RS-485 et RS-422/485, supporte un indice de protection IP54, une luminosité d'écran de 350 nits ou 250 nits, une alimentation de 24 VDC et une température de fonctionnement allant de -10°C à +50°C.

Pour finir, vous pouvez télécharger le logiciel de développement gratuit PM Designer au lien suivant : PM Designer V4.0.3.12

Guide des références IHM série PA2 Cermate

Modèles	Taille écran	Résolution	Luminosité
PA2043-20ST	4,3"	480x272	350 cd/m²
PA2070-30ST	7"	800x480	350 cd/m²

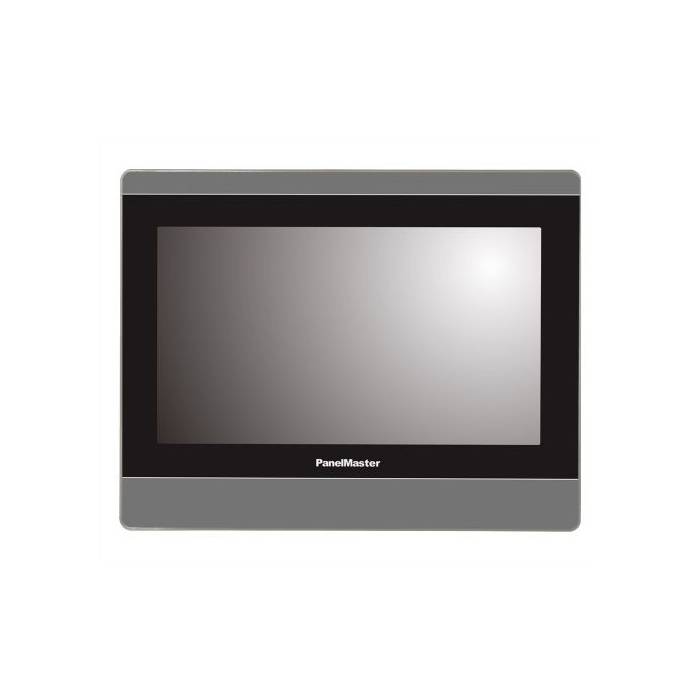

PA2100-30ST	10,1"	1024x600	250 cd/m²

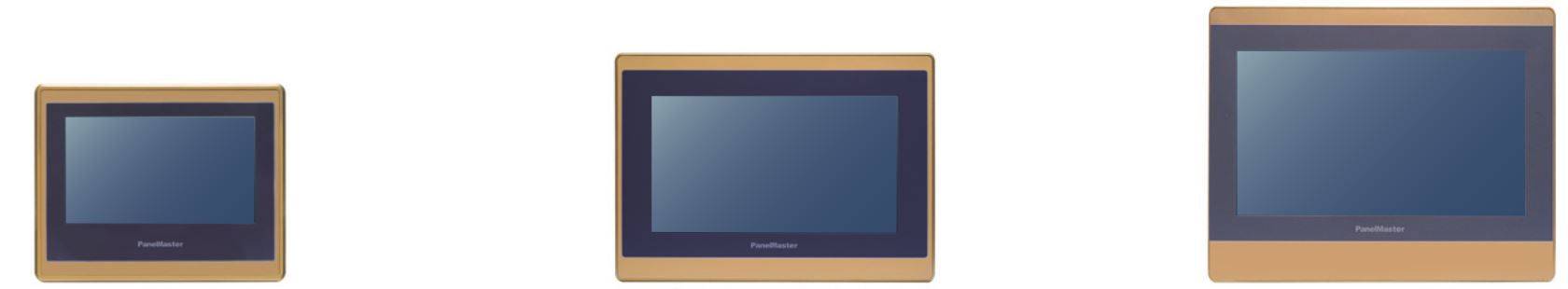

Gamme IHM PA2 de notre partenaire Cermate

Caractéristiques

Caractéristiques Terminal IHM écran tactile résistif 4,3" à 10,1" IP54 x3 ports COM PA2 Cermate

ECRAN
Taille	4,3" 7" 10,1"
Résolution	4,3" - 480x272 7" - 800x480 10,1" - 1024x600
Luminosité	4,3" - 350 nits 7" - 350 nits 10,1" - 250 nits
Tactile	Touch Panel 4-wire
PERFORMANCES
Processeur	RISC ARM9 32 Bit
Batterie backup SRAM	128 Ko
Working memory	64 Mo
Application memory	20 Mo
Data file memory	64 Mo
RTC	oui
Pages de programmation	30 pages
INTERFACES
Micro SD	non
USB	x1 USB 2.0 (Host) x1 USB 2.0 (Client)
COM	x3 ports COM : COM 1 : RS-232 (terminal 5-pin - version 4,3") - RS-232 (DB9 - version 7" et 10,1") COM 2 : RS-422/485 (terminal 5-pin - version 4,3") - RS-422/485 (DB9 - version 7" et 10,1") COM 3 : RS-485 (terminal 5-pin - version 4,3") - RS-485 (DB9 - version 7" et 10,1")
Ethernet	non
Audio (out)	non
Video (in)	non
ENVIRONNEMENT
Alimentation	24 VDC
Consommation	10W (version 4,3") - 20W (version 7" et 10,1")
Température de fonctionnement	-10°C à +50°C
Humidité	10% à 90%
Choc	20G
Vibration	1Grms
Indice de protection IP	IP54
Certification	FCC Part 15 Class A EN61000-6-2 EN61000-6-4
Logiciel	Supporte le logiciel de développement gratuit PM Designer

Documents

Documentation Terminal IHM écran tactile résistif 4,3" à 10,1" IP54 x3 ports COM PA2 Cermate

Datasheet Terminal IHM écran tactile résistif 4,3" à 10,1" IP54 x3 ports COM PA2 Cermate

Datasheet PA2

Guide installation Terminal IHM écran tactile résistif 4,3" à 10,1" IP54 x3 ports COM PA2 Cermate

Guide installation PA2

Liste drivers compatibles

Drivers IHM
