IPPC 2180P – Panel PC industriel 21,5" Full HD IP66 Intel Core

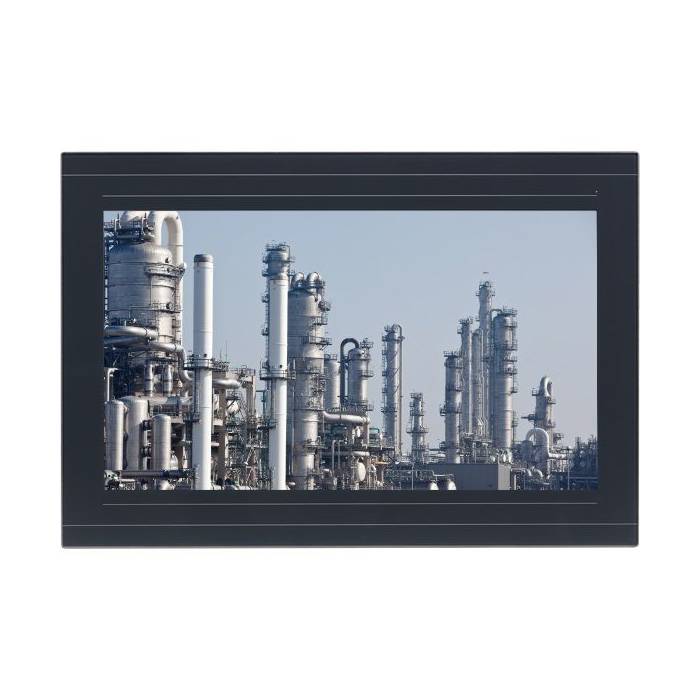

Le NEXCOM IPPC 2180P est un Panel PC industriel fanless de 21,5 pouces destiné aux applications d’automatisation, de supervision et d’intégration sur machines industrielles nécessitant une grande surface d’affichage.

Sa plateforme Intel Core, son écran tactile Full HD, son châssis métallique et sa face avant IP66 répondent aux besoins des postes opérateur intégrés à des machines, pupitres ou équipements industriels.

Avec son écran 21,5 pouces, il rejoint également notre sélection de Panel PC avec grand écran, adaptée aux interfaces affichant simultanément synoptiques, alarmes, historiques, données de production et commandes opérateur.

Grand écran tactile 21,5 pouces Full HD

L’IPPC 2180P intègre un écran TFT LCD 21,5 pouces Full HD 1920 × 1080 au format 16:9 avec rétroéclairage LED.

Il offre :

• une luminosité de 250 cd/m² ;

• un contraste annoncé de 5000:1 ;

• 16,7 millions de couleurs ;

• des angles de vision de 89° dans les quatre directions ;

• un tactile capacitif projeté PCAP 10 points ;

• une transmission lumineuse de 87 % ;

• une surface tactile antirayure de dureté 7H.

Son format 16:9 est adapté aux logiciels de supervision industrielle et aux interfaces nécessitant une organisation horizontale importante de l’information.

Pour comparer le tactile capacitif aux technologies résistives, consultez notre guide sur les écrans tactiles résistifs et capacitifs.

Intel Core i3 ou Core i5 de 6e génération

L’IPPC 2180P prend en charge deux processeurs Intel Core :

• Intel Core i3-6100U, jusqu’à 2,30 GHz ;

• Intel Core i5-6300U, jusqu’à 3,00 GHz.

La version Core i5-6300U constitue la configuration mise en avant par NEXCOM.

Cette plateforme offre davantage de ressources pour les applications HMI et de supervision que les anciennes configurations Celeron ou Atom.

Pour un nouveau projet nécessitant une puissance de calcul supérieure ou une plateforme Intel plus récente, il est toutefois recommandé de comparer l’IPPC 2180P avec nos Panel PC avec processeur puissant.

8 Go DDR3L standard, jusqu’à 16 Go

La plateforme dispose de 2 emplacements SO-DIMM DDR3L-1866.

La configuration comprend :

• 8 Go de DDR3L en standard ;

• jusqu’à 16 Go de mémoire ;

• mémoire non-ECC et non bufferisée.

Cette capacité convient aux applications de supervision, visualisation de données et conduite machine ne nécessitant pas les capacités mémoire des plateformes industrielles de dernière génération.

Disque M.2 et baie SATA 2,5 pouces

Pour le disque, l’IPPC 2180P dispose de :

• 1 × emplacement M.2 2242 B-Key ;

• 1 × baie optionnelle pour disque SATA 2,5 pouces.

Un emplacement Mini PCIe permet notamment l’ajout d’un module Wi-Fi optionnel.

Cette configuration facilite l’adaptation du Panel PC au système d’exploitation, au logiciel industriel et au volume de données attendu.

Double Ethernet, 3 ports série et 4 USB

La connectique arrière comprend :

• 2 × Ethernet Gigabit RJ45 ;

• 2 × USB 3.0 ;

• 2 × USB 2.0 ;

• 2 × RS-232 ;

• 1 × RS-232/422/485 configurable ;

• 2 × DisplayPort 1.2 ;

• GPIO ;

• bouton d’alimentation ;

• voyants Power / HDD / GPIO.

Les deux interfaces Ethernet utilisent des contrôleurs Intel I210-AT.

La présence de trois ports série facilite l’intégration avec des automates, variateurs, instruments et équipements industriels existants.

Cette connectique en fait notamment une solution adaptée aux constructeurs de machines et OEM souhaitant centraliser interface opérateur et calcul industriel dans un seul équipement.

Double DisplayPort pour plusieurs écrans

En complément de son écran Full HD intégré, l’IPPC 2180P dispose de deux sorties DisplayPort 1.2.

Elles permettent de raccorder des écrans supplémentaires lorsque l’application nécessite plusieurs surfaces d’affichage ou un poste de supervision multi-écrans.

Cette possibilité est particulièrement intéressante pour les machines complexes, postes de contrôle ou applications nécessitant une visualisation complémentaire des données de production.

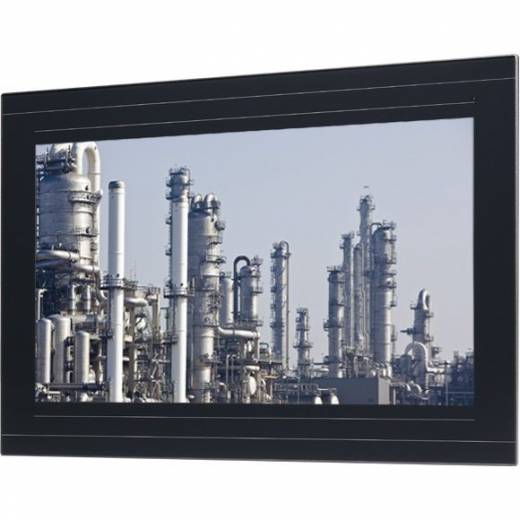

Face avant IP66 et conception zero bezel

L’IPPC 2180P utilise un châssis métallique avec face avant robuste en aluminium.

La conception affleurante zero bezel limite les rebords autour de l’écran et facilite le nettoyage de la surface opérateur.

La protection IP66 concerne la face avant du Panel PC. Elle ne doit pas être interprétée comme une protection IP66 de l’ensemble du boîtier.

Pour les environnements où cette protection avant constitue un critère important, retrouvez également notre gamme de Panel PC IP66.

Panel Mount, mural ou VESA

L’IPPC 2180P peut être installé selon plusieurs configurations :

• Panel Mount ;

• montage mural ;

• montage sur pied ;

• VESA 100 × 100 mm.

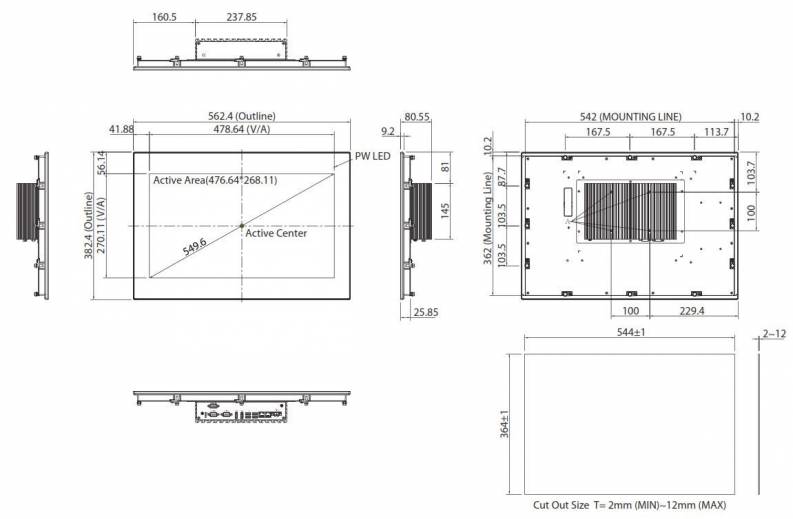

Ses dimensions sont de 562,4 × 382,4 × 80,55 mm pour un poids de 8,26 kg.

Cette polyvalence facilite son intégration dans une armoire, un pupitre ou directement sur une machine industrielle.

Alimentation industrielle 24 VDC

L’IPPC 2180P fonctionne avec une alimentation 24 VDC.

Un adaptateur AC/DC 24 V / 120 W est disponible en option.

Sa plage de température de fonctionnement est de 0 °C à +50 °C, avec une température de stockage de -20 °C à +75 °C.

NEXCOM documente également des essais de vibrations selon IEC 68-2-64 et de chocs selon IEC 68-2-27.

IPPC 2180P : pour quels projets ?

L’IPPC 2180P reste particulièrement pertinent lorsque l’application nécessite :

• un grand écran industriel 21,5 pouces Full HD ;

• un processeur Intel Core ;

• une face avant IP66 ;

• plusieurs ports série ;

• deux interfaces Ethernet ;

• plusieurs sorties vidéo ;

• une conception fanless ;

• une intégration Panel Mount ou VESA.

Pour un nouveau projet, l’âge de la plateforme Intel Core de 6e génération doit néanmoins être mis en perspective avec les Panel PC équipés de processeurs plus récents.

Références disponibles

IPPC 2180P-6100U – P/N 10II2180P00X0

Version avec Intel Core i3-6100U 2,30 GHz, écran 21,5 pouces Full HD PCAP et 8 Go DDR3L.

IPPC 2180P-6300U – P/N 10II2180P01X0

Version avec Intel Core i5-6300U 2,40 GHz, écran 21,5 pouces Full HD PCAP et 8 Go DDR3L.

Vous recherchez un Panel PC industriel 21,5 pouces IP66 ?

Transmettez-nous votre logiciel, les performances processeur nécessaires, la mémoire et le disque souhaités, les interfaces série et réseau à connecter, le montage, le système d’exploitation, les contraintes environnementales, les quantités et votre délai.

Nous pouvons vérifier si l’IPPC 2180P reste adapté à votre projet ou vous orienter vers un Panel PC 21,5 pouces de génération plus récente.

Demander une configuration et un devis IPPC 2180P via notre formulaire ci-dessous.
