-Présentation Capteur LoRa TYNESS pour la mesure de la consommation énergétique de vos équipements

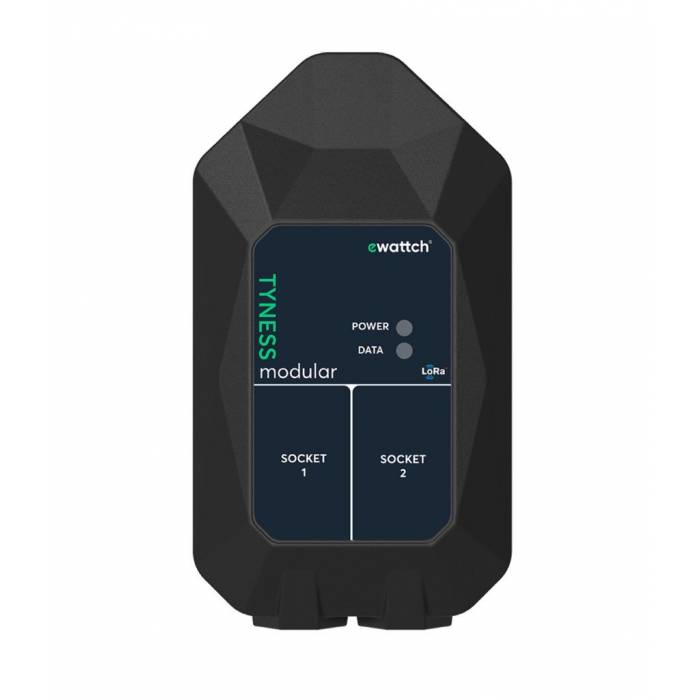

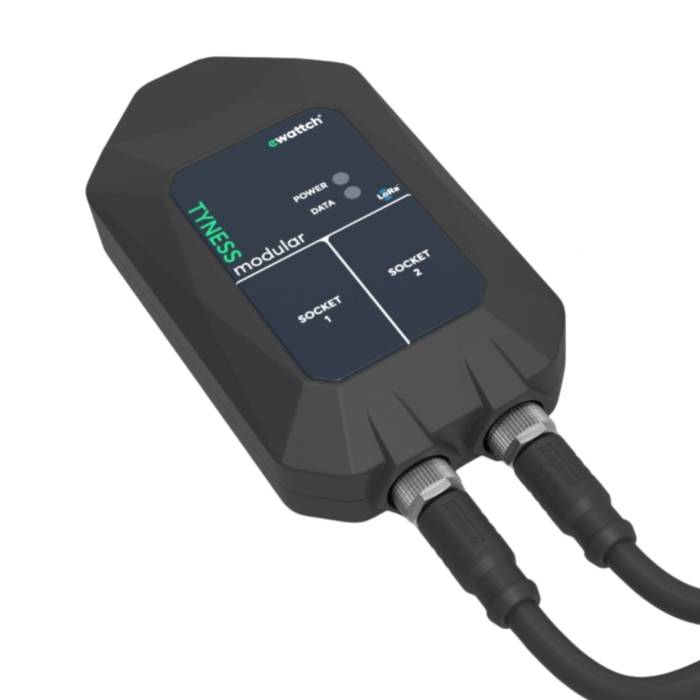

Le Tyness Performance est un capteur IoT LoRa® sans fil multifonction et modulable qui s'adapte à vos propres besoins, même les plus complexes, et qui vous permet de composer votre capteur sans fil connecté idéal.
Pour cela, vous avez la possibilité d'intégrer jusqu'à deux fonctions de mesures différentes telles que la mesure de courant, la puissance active/réactive, un capteur optique, la mesure de la température PT100 ou PT1000, une interface 4-20mA ou 0-10V, une sortie relais, un protocole Mbus et bien plus encore.
Le capteur IoT sans fil Tyness Performance s'adapte à tous types d'environnement grâce à sa température de fonctionnement allant de 5°C à +60°C, ses deux modes d'alimentations (alimentation externe 5 à 12 VDC ou bloc pile externe 3,6 VDC), son montage Rail-DIN, mural, aimant ou double face. Avec l'option GPRS, ce capteur devient également une passerelle LoRa® permettant ainsi d'ajouter (sans abonnement GPRS supplémentaires) jusqu'à sept nouveaux Tyness Modular.
Ce capteur TYNESS Performance est conforme avec les normes réglementaires Décret Tertiaire, ISO 50 001, IPE, Décret BACS.
Les fonctions
- Mesure de courant : La mesure de courant est effectuée au moyen des 3 pibces ampèremètriques ouvrantes connectées au capteur par des câbles de 2m (mono ou tri).
- Mesure analogique : Ces 2 voies de mesures permettent de mesurer des valeurs analogiques 4-20m1 ou 0-10V. La mesure s'effectue via les 2 câbles identifiés Ana1 et Ana2.
- Mesure digitale : Ces 2 voies de mesures permettent de mesurer des signaux digitaux de tension comprises de 0 à 24VDC ou AC. Ces entrées de mesure permettrons de mesurer les informations suivantes : l'état actuel du signal, le temps à ON du signal, le nombre de passage à ON du signal et la longueur du dernier état ON révolu.
- Mesure de température : Ces 2 mesures de températures se font par des sondes de températures connectées au produit. Ces sondes sont compatibles avec des doigts de gant d'un diamètre minimum de 10mm.
Les avantages
- Bénéficier d'une solution plug & play facile à intégrer, directement opérationnelle.
- Recevoir un matériel préconfiguré et prêt à l'emploi
- Communication sans-fil LoRaWAN pour une connectivité fiable, longue portée et sécurisée.
- Transmission des données en temps réel pour un suivi optimal.
- Configuration et mise à jour via une application simple et intuitive Ewattchcloud.
- 4 tailles de pinces disponibles de 10mm (75A) à 36mm (600A). Aucun paramètrage nécessaire.
Exemples d'applications
- Presse à injecter : Le signal de production est sur le top colorateur.
- Presse à hydraulique : Le signal de production est sur le point mort haut.
- Machine outil : Le signal de production est sur l'ouverture de la porte ou la colonne lumineuse.
- Extrudeur à vis : C'est le nombre de tour de vis.

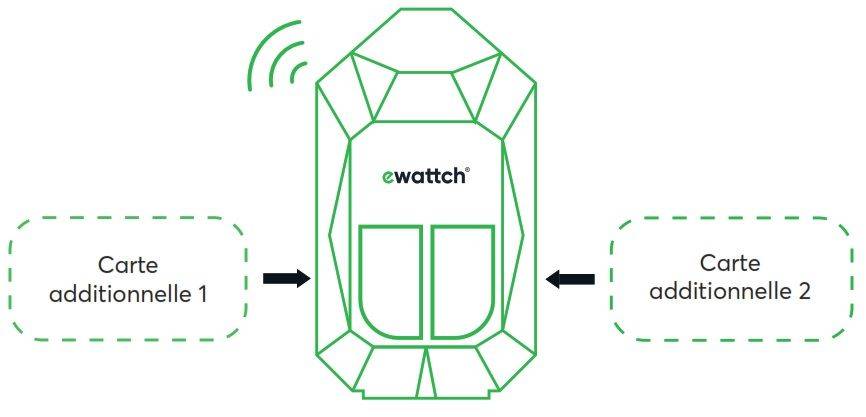

Cartes additionnelles
Références cartes | Spécifications |

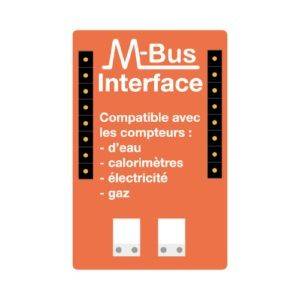

TYNESS-OPT-MBUS | Compatible avec les compteurs d'eau, gaz, électricité, calorimètres. |

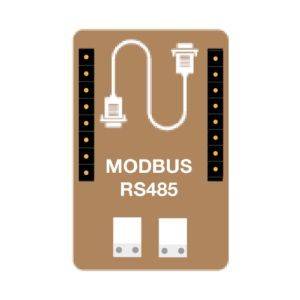

TYNESS-OPT-MODBUS | Interface Modbus RS-485 permettant de communiquer en mode maître ou esclave. |

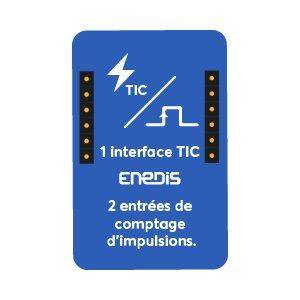

TYNESS-OPT-TIC | 1 interface TIC pour télé-relève de compteur Enedis. 2 entrées de comptage d’impulsions. |

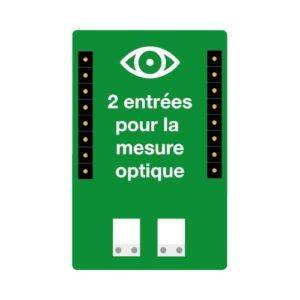

TYNESS-OPT-OPTIC | 2 entrées pour branchement de capteurs optiques. |

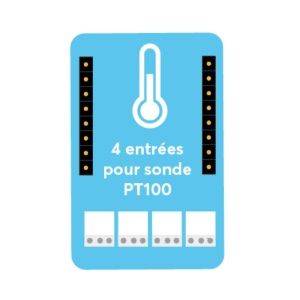

TYNESS-OPT-PT100 | 4 entrées pour sonde PT100. |

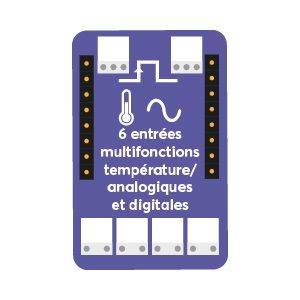

TYNESS-OPT-MULTI-IN | 6 entrées multifonction température/analogique et digitale. |

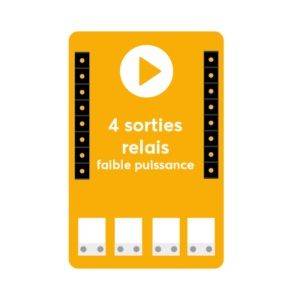

TYNESS-OPT-RELAIS | 4 sorties relais faible puissance. |

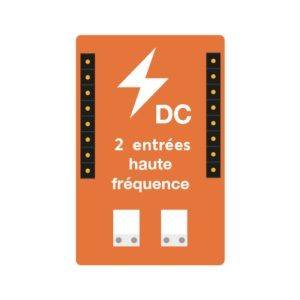

TYNESS-OPT-2IN-12_24V_DC | 2 entrées haute fréquence. |

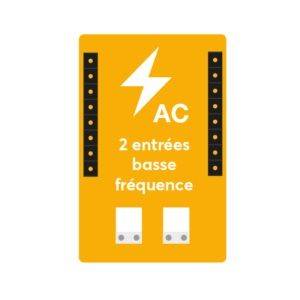

TYNESS-OPT-2IN-12_24V_AC | 2 entrées basse fréquence. |

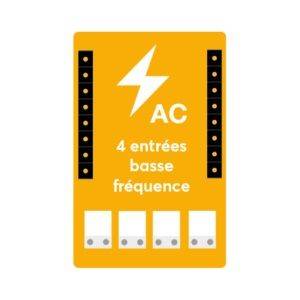

TYNESS-OPT-4IN-12_24V_aC | 4 entrées basse fréquence. |

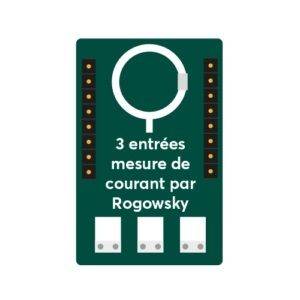

TYNESS-OPT-ROGOW | 3 entrées mesure de courant par Rogowsky. |
TYNESS-OPT-CURR | 3 entrées de mesure de courant par pinces. |

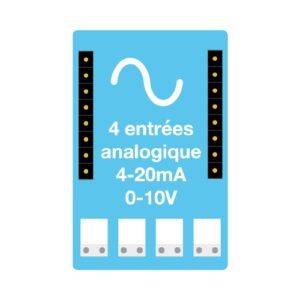

TYNESS-OPT-ANA | 4 entrées analogique 4-20mA 0-10V |

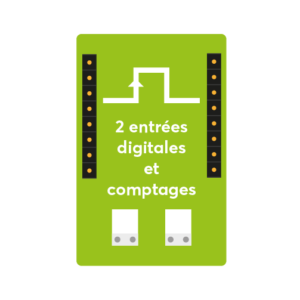

TYNESS-OPT-DIGITAL-2IN | 2 entrées digitales et comptages. |

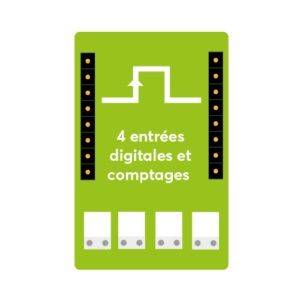

TYNESS-OPT-DIGITAL-4IN | 4 entrées digitales et comptages. |
